智能心率检测系统的制作方法

本实用新型涉及心率检测系统，特别涉及智能心率检测系统。

背景技术：

目前，心率是人体中重要的生命信息，现有的用于检测心率的仪器很多，常见的有基于压力脉搏传感器、脉搏传感器、电容脉搏传感器和电声脉搏传感器等类型的测试装置，可是，现有的心率检测仪的结构复杂，检测不精确，连接不牢固，使用麻烦，无法实现及时报警的功能，还无法通过无线发送到终端。

技术实现要素：

本实用新型为了解决现有技术的问题，提供了一种将吸盘吸在胸腔，由智能心率检测器对心率测量，测试过程简单，能测量出心跳次数，实现数据显示和上、下限报警功能，操作方便的智能心率检测系统。

本实用新型的具体技术方案如下：智能心率检测系统，包括智能心率检测器和吸盘，所述智能心率检测器包括智能心率检测器壳体和电路板，所述电路板安装在智能心率检测器壳体内，其特征在于，所述智能心率检测器壳体的正面设有显示屏、扬声器和开关按钮，所述显示屏设在扬声器的左侧，所述智能心率检测器壳体的一侧设有导管，所述智能心率检测器壳体的背面设有电源接口和USB接口，所述电源接口设在USB接口的左侧，所述吸盘的底面设有粘贴片，所述吸盘上安装了心率电极片，所述心率电极片与导管连接；所述电路板上设有脉搏传感器、前置级放大电路、低通滤波器、陷波器、积分比较电路、单片机、上下限报警模块、通讯模块、存储模块、数码显示模块和电源电路，所述心率电极片通过导管连接脉搏传感器，所述脉搏传感器连接前置级放大电路，所述前置级放大电路连接低通滤波器，所述低通滤波器连接陷波器，所述陷波器连接积分比较电路，所述积分比较电路连接单片机，所述单片机分别连接上下限报警模块、数码显示模块、通讯模块、存储模块和开关按钮，所述上下限报警模块连接扬声器，所述数码显示模块连接显示屏，所述存储模块连接USB接口，所述开关按钮连接电源电路，所述电源电路连接电源接口。

本实用新型的技术效果：本实用新型智能心率检测器体积小，重量轻，成本低，测量准确，通过心率电极片通过导管连接心率传感器采集脉搏信号，经过前置级放大、滤波、积分比较电路等信号处理电路，由前置级放大电路实现了微小信号放大，将其转换成脉冲电压信号，再利用单片机对脉冲信号进行处理心率并显示，并且具有显示及报警功能，整个系统，测量灵敏度高、实时性好、性价比高，测试过程简单，能测量出心跳次数，实现数据显示，系统整体稳定，操作方便。

附图说明

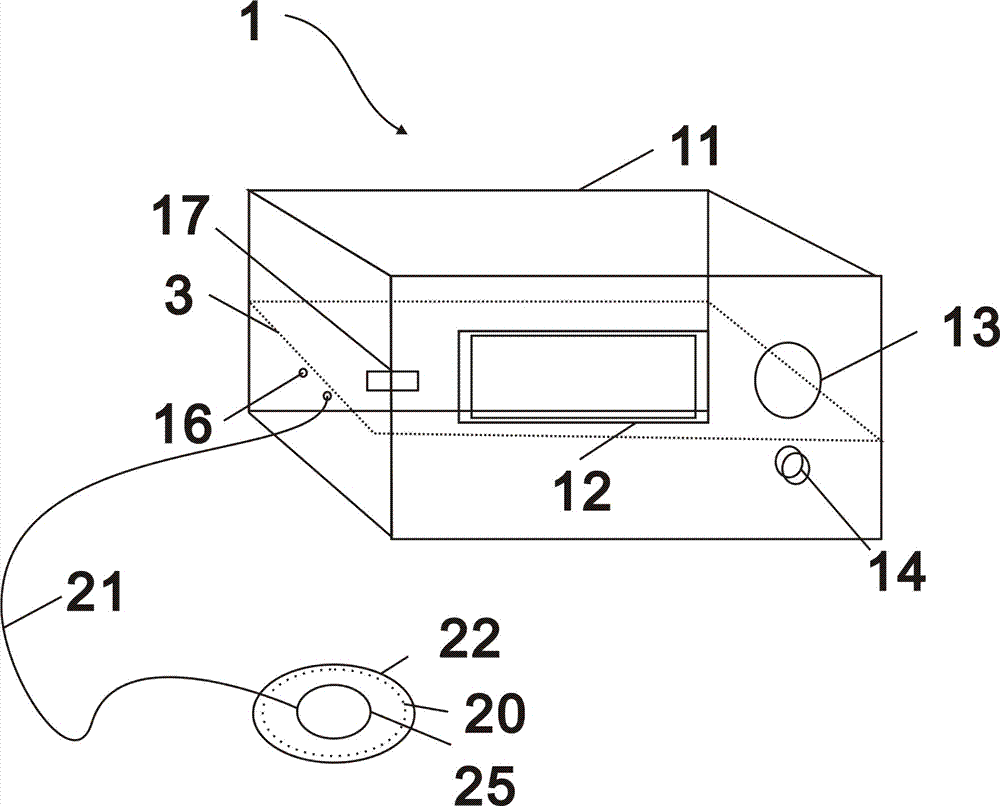

图1是本实用新型实施例的智能心率检测器的结构示意图。

图2是本实用新型实施例的智能心率检测系统的系统图。

图中：智能心率检测器1，智能心率检测器壳体11，显示屏12，扬声器13，开关按钮14，电源接口16，USB接口17，吸盘2，粘贴片20，导管21，心率电极片24，电路板3，脉搏传感器31，前置级放大电路32，低通滤波器33，陷波器34，积分比较电路35，单片机36，上下限报警模块37，存储模块38，电源电路39，通讯模块40，数码显示模块41。

具体实施方式

下面，结合实例对本实用新型的实质性特点和优势作进一步的说明，但本实用新型并不局限于所列的实施例。

如图1至图2所示，本实施例的智能心率检测系统，包括智能心率检测器1和吸盘2，所述智能心率检测器1包括智能心率检测器壳体11和电路板3，所述电路板3安装在智能心率检测器壳体11内，所述智能心率检测器壳体11的正面设有显示屏12、扬声器13和开关按钮14，通过显示屏可显示测得的心率数值，扬声器可对超过正常数值的心率值给于报警，所述显示屏12设在扬声器13的左侧，显示方便，所述智能心率检测器壳体11的一侧导管22，所述电源接口16和USB接口设在智能心率检测器壳体11的背面。所述电源接口16设在USB接口17的左侧，通过电源接口连接外接电源，USB接口便于输出测得的数据，所述吸盘22上安装了心率电极片25，所述吸盘22的底面设有粘贴片20(如图虚线所示)，易于吸附在人体胸腔，用于测量心率，所述心率电极片25连接 导管21，使用者通过将吸盘吸附在胸腔。所述电路板3上设有脉搏传感器31，前置级放大电路32，低通滤波器33，陷波器34，积分比较电路35，单片机36，上下限报警模块37，通讯模块40，存储模块38，数码显示模块41，电源电路39，由于采集到的生理信号微弱，在测试过程中，由于肢体动作以及较强的工频干扰而产生噪声，同时要将采集到的脉搏信号经过前置级放大电路进行高倍放大，对于工频干扰，采用源陷波器滤除，再通过积分比较电路整形之后，便得到单片机所需要的标准脉冲信号。所述心率电极片25通过导管连接脉搏传感器31，所述脉搏传感器31连接前置级放大电路32，前置级放大电路对输入的脉搏信号进行滤波和放大。所述前置级放大电路32连接低通滤波器33，所述低通滤波器33连接陷波器34，陷波器对工频干扰起到了很好的抑制作用，所述陷波器34连接积分比较电路35，通过积分比较电路对脉搏信号整形得到单片机需要的脉冲信号。所述积分比较电路35连接单片机36，所述单片机36连接上下限报警模块37，数码显示模块41，存储模块39和开关按钮14，所述上下限报警模块37连接扬声器13，通过上下限报警模块可对心率检测的上限和下限进行限定并及时报警，所述数码显示模块41连接显示屏12，通过显示屏显示，所述存储模块40连接USB接口，通过USB接口将数据输出，所述开关按钮14连接电源电路39，所述电源电路39连接电源接口16，用于连接外接电源。

进一步地，本实施例的智能心率检测系统，以单片机为核心，将心率电极片置于胸腔上，心率电极片通过导管连接脉搏传感器，随心脏周期性地收缩和舒张的动脉搏动脉冲信号，从而采集到心脏搏动信号，经过前置级放大电路、滤波电路、积分比较电路后得到与脉搏相关的脉冲信号，该脉冲信号作为中断信号交由单片机进行脉冲周期的计算，然后得出每分钟的脉搏搏动次数(即心率)，并在数码显示屏上显示心率数值，该系统同时实现上下限报警功能，在测量数据超过正常范围时进行报警以提醒医生注意，

本实用新型的智能心率检测系统，在测量过程中，通过将吸盘吸附在胸腔，由心率电极片通过导管连接脉搏传感器后，采集到的脉搏信号十分微弱，因此需要对脉搏脉搏传感器的干扰噪声进行分析，脉搏传感器的测量干扰，减少对脉搏信号测量的影响，然后通过前置级放大电路将信号放大，再通过低通滤波 器容许低于截止频率的信号通过，但高于截止频率的信号不能通过，再通过陷波器滤除不需要的频率信号，积分比较电路抑制干扰脉冲或无用脉冲，并且通过单片机控制，可将数据存储在存储模块中并且通过USB接口输出保存，当测量超过内置的标准数值时，由上下限报警模块通过扬声器报警，另外，还可通过数码显示模块由显示屏显示检测数值，并由通讯模块将信号传输到无线终端，使用方便。

本实用新型智能心率检测器的体积小，重量轻，成本低，测量准确，通过心率电极片通过导管连接心率传感器采集脉搏信号，经过前置级放大、滤波、积分比较电路等信号处理电路，由前置级放大电路实现了微小信号放大，将其转换成脉冲电压信号，再利用单片机对脉冲信号进行处理心率并显示，并且具有显示及报警功能，整个系统，测量灵敏度高、实时性好、性价比高，测试过程简单，能测量出心跳次数，实现数据显示，系统整体稳定，操作方便。

需要指出的是，上述较佳实施例仅为说明本实用新型的技术构思及特点，其目的在于让熟悉此项技术的人士能够了解本实用新型的内容并据以实施，并不能以此限制本实用新型的保护范围。凡根据本实用新型精神实质所作的等效变化或修饰，都应涵盖在本实用新型的保护范围之内。
