一种新型小腿与脚骨折用固定器的制作方法

本实用新型涉及医疗器械技术领域，尤其是一种新型小腿与脚骨折用固定器。

背景技术：

目前，骨科患者小腿与脚骨折后，往往需要用固定装置固定，现在医院里普遍采用的是传统的石膏固定。传统的石膏固定是把石膏做成模型，固定在腿的周围。但是，在患者日常使用时，这种传统的石膏功能单一，换药不便，给医务人员增加了极大的工作难度，降低了护理效率。

技术实现要素：

本实用新型的目的是为了克服上述技术缺点提供一种新型小腿与脚骨折用固定器。

本实用新型解决技术问题采用的技术方案为：一种新型小腿与脚骨折用固定器，包括底板，所述底板一端设置有固定板，另一端设置有两个固定杆，所述两个固定杆上均设置有滑块，所述滑块设置有小腿支撑板，所述底板上设置有脚挡板和滑杆，所述脚挡板上设置有两个脚垫，所述两个脚垫顶端设置有固定带，底端设置于滑杆上。

所述脚垫上设置有放置槽。

所述滑杆两端和两个固定杆末端均设置有挡头。

所述小腿支撑板上设置有两个弧形槽。

所述固定板上对称设置有两个固定孔，所述固定孔内设置有固定螺栓。

本实用新型所具有的有益效果是：

本实用新型结构设计合理，使用方便，脚垫的设置有利于支撑患者的脚部，弧形槽的设置有利于支撑患者的小腿，功能齐全，且换药方便，省时省力，减轻了医务人员的工作难度，提高了护理效率。

附图说明

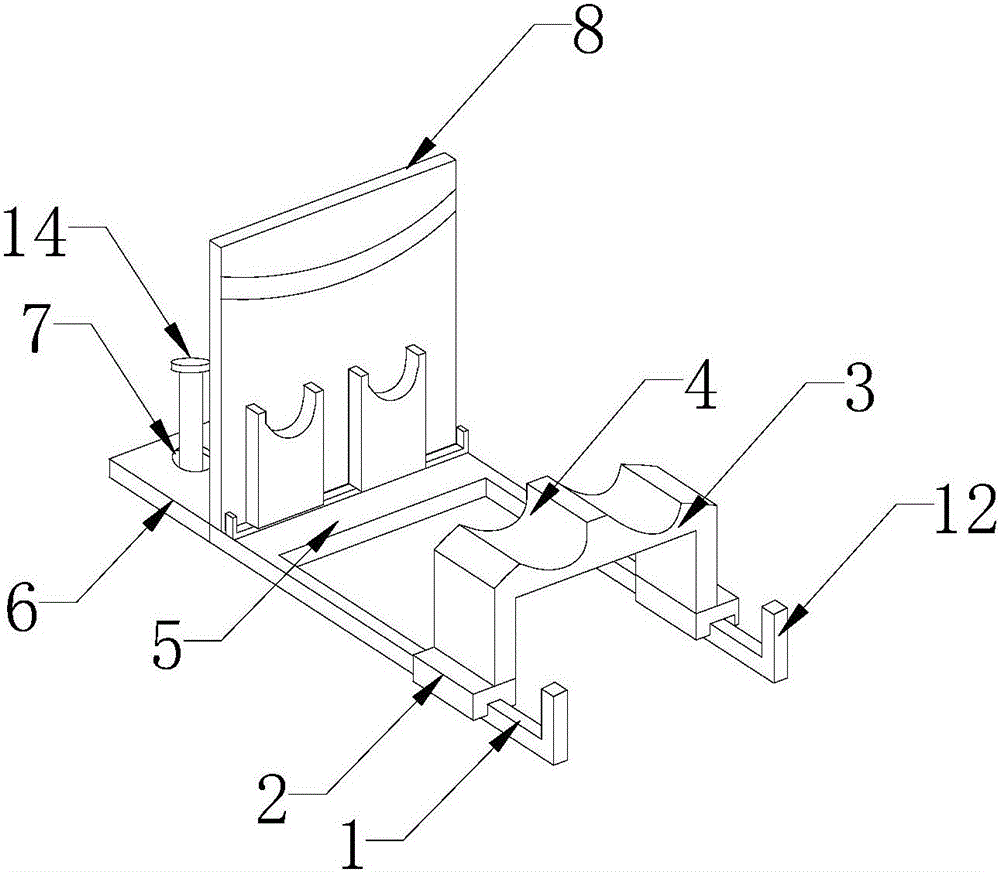

附图1为本实用新型的结构示意图。

附图2为本实用新型的脚挡板示意图。

具体实施方式

下面结合附图1与附图2对本实用新型做以下详细说明。

如图1与图2所示，本实用新型包括底板5，所述底板5一端设置有固定板6，另一端设置有两个固定杆1，所述两个固定杆1上均设置有滑块2，所述滑块2设置有小腿支撑板3，所述底板5上设置有脚挡板8和滑杆13，所述脚挡板8上设置有两个脚垫9，所述两个脚垫9顶端设置有固定带11，底端设置于滑杆13上；所述脚垫9上设置有放置槽10；所述滑杆13两端和两个固定杆1末端均设置有挡头12；所述小腿支撑板3上设置有两个弧形槽4；所述固定板6上对称设置有两个固定孔7，所述固定孔7内设置有固定螺栓14。

使用本实用新型时，医务人员通过固定螺栓14将固定板6固定于合适位置，患者将患肢置于小腿支撑板3上的弧形槽内4，将脚部置于放置槽10内，并通过固定带11将脚固定，使用方便，省时省力，便于换药，提高了医务人员的工作效率。
