一种神经外科护理按摩装置的制作方法

文档序号:12565244阅读:281来源:国知局
一种神经外科护理按摩装置的制作方法

本实用新型涉及一种按摩装置,尤其涉及一种神经外科护理按摩装置。



背景技术:

神经外科的病人需要护理人员给病人按摩以促进病人的恢复,这样护理人员的工作强度加大,费时费力,时间一长,护理人员就会感到疲劳,加剧了陪护人员的负担,也影响病人的恢复,现有技术中虽然也出现了一些保健按摩用的工具,但是价格不一且效果不佳,使用不当还会对人们的健康产生不良影响,鉴于以上缺陷,实有必要设计一种神经外科护理按摩装置。



技术实现要素:

本实用新型所要解决的技术问题在于:提供一种神经外科护理按摩装置,来解决目前传统的神经外科护理按摩装置,使用效果低下,费时费力,降低了医护人员的工作效率以及患者治疗进度的问题。

为解决上述技术问题,本实用新型的技术方案是:一种神经外科护理按摩装置,包括座椅、固定板、滑轨、第一滑块、支撑板、脚套、第一电机、第一丝杠、第二滑块、连接板、第二电机、第二丝杠、电动推杆、第一弹簧、第一卡环、第二卡环,所述的固定板位于座椅右侧下端,所述的固定板与座椅螺纹相连,所述的滑轨位于固定板顶部前后两端,所述的滑轨与固定板螺纹相连,所述的第一滑块位于滑轨顶部右侧,所述的第一滑块与滑轨滑动相连,所述的支撑板位于第一滑块顶部,所述的支撑板与第一滑块螺纹相连,所述的脚套位于支撑板顶部,所述的脚套与支撑板螺纹相连,所述的第一电机位于固定板右侧前后两端,所述的第一电机与固定板螺纹相连,所述的第一丝杠位于第一电机左侧,所述的第一丝杠与第一电机紧配相连,且所述的第一丝杠贯穿第一滑块,所述的第一丝杠与第一滑块螺纹相连,所述的第二滑块位于滑轨顶部中端,所述的第二滑块与滑轨滑动相连,且所述的第二滑块贯穿于第一丝杠,所述的第二滑块与第一丝杠转动相连,所述的连接板位于第二滑块之间,所述的连接板与第二滑块螺纹相连,所述的第二电机位于固定板右侧中端,所述的第二电机与固定板螺纹相连,所述的第二丝杠位于第二电机左侧,所述的第二丝杠与第二电机紧配相连,且所述的第二丝杠贯穿连接板,所述的第二丝杠与连接板螺纹相连,所述的电动推杆位于第二滑块顶部,所述的电动推杆与第二滑块螺纹相连,所述的第一弹簧均匀分布于电动推杆顶部四角处,所述的第一弹簧与电动推杆胶水相连,所述的第一卡环位于第一弹簧顶部,所述的第一卡环与第一弹簧胶水相连,所述的第二卡环位于第一卡环顶部,所述的第二卡环与第一卡环转动相连。

进一步,所述的座椅内部中端还设有蓄电池,所述的蓄电池与座椅螺纹相连。

进一步,所述的座椅顶部前后两端还设有扶手,所述的扶手与座椅螺纹相连。

进一步,所述的第二滑块左侧还设有第一行程开关,所述的第一行程开关与第二滑块螺纹相连。

进一步,所述的第二滑块右侧还设有第二行程开关,所述的第二行程开关与第二滑块螺纹相连。

进一步,所述的第一卡环和第二卡环内壁还均设有第二弹簧,所述的第二弹簧分别与第一卡环和第二卡环胶水相连。

进一步,所述的第一卡环和第二卡环内壁还设有卡板,所述的卡板与第二弹簧胶水相连。

进一步,所述的卡板内部还均设有按摩球,所述的按摩球与卡板转动相连。

进一步,所述的第一卡环前端还设有锁扣,所述的锁扣与第一卡环螺纹相连。

与现有技术相比,该神经外科护理按摩装置,使用时,首先医护人员将患者移至座椅上,医护人员再将患者双脚的脚踝放入脚套内,在放置患者脚踝的过程中,根据患者腿部长短的不同,医护人员可用手开启第一电机,第一电机驱动第一丝杠做旋转运动,在第一丝杠和第一滑块螺纹传动的作用下,使得第一滑块带动支撑板联动脚套并沿着滑轨的方向做左右来回移动,以此来调节脚套与患者脚踝相对应的位置,当脚套的位置调节完毕后且患者的脚踝放入脚套后,此时患者双腿处于伸直的状态,医护人员再用手关闭第一电机,再开启电动推杆,电动推杆推动第一弹簧带动第一卡环联动第二卡环做由下向上运动,直至第一卡环内的卡板与患者小腿肌肉组织部位即小腿肚部位相接触时,医护人员再关闭电动推杆,医护人员再手握第二卡环,并将第二卡环向第一卡环方向旋转,使得第一卡环和第二卡环处于套筒的状态,医护人员再将锁扣关闭,使得第一卡环和第二卡环套筒的状态被锁死,此时在第一卡环和第二卡环呈现套筒形状的作用下,使得患者小腿被包裹住,医护人员再用手开启第二电机,第二电机驱动第二丝杠做顺时针旋转运动,在第二丝杠和连接板螺纹传动的作用下,使得连接板带动第二滑块联动电动推杆、第一卡环以及第二卡环并沿着滑轨的方向做由右向左移动,当第一行程开关与座椅相接触时,第一行程开关被激活,在第一行程开关的作用下,使得第二电机逆时针旋转即连接板带动第二滑块联动电动推杆、第一卡环以及第二卡环并沿着滑轨的方向做由左向右移动,当第二行程开关与第一滑块相接触时,第二行程开关被激活,在第二行程开关的作用下,使得第二电机再次顺时针旋转,通过以上循环方式,最终使得第一卡环和第二卡环带动卡板联动按摩球并沿着患者小腿外壁做往复式左右来回移动,此时卡板处的按摩球对患者小腿外壁做往复式左右来回移动式按摩即患者的小腿处于整体式按摩状态,同步,在第二弹簧的作用下,使得卡板带动按摩球跟随患者小腿的粗细的部位变化而变化,提高了该装置按摩效果,该神经外科护理按摩装置,结构巧妙,功能强大,操作简单,价格低廉,省时省力,通过使用该装置,可对患者的小腿进行往复式移动按摩,降低了医护人员的工作负担,提高了患者的治疗进度,同时,第一弹簧是为了让第一卡环和第二卡环跟随患者的小腿走向移动而移动,确保了第一卡环和第二卡环移动的稳定性,第二弹簧是为了让卡板与患者小腿实行软接触,对患者起到保护作用,按摩球不仅能对患者的小腿进行按摩,还提高了第一卡环和第二卡环在患者小腿部位移动的流畅性,蓄电池是为了给该装置提供能量供应,该装置无需外界电源即可正常使用,扶手是为了给患者双臂提供摆放的位置,提高了患者使用该装置的舒适性。

附图说明

图1是神经外科护理按摩装置的局部主视剖视图;

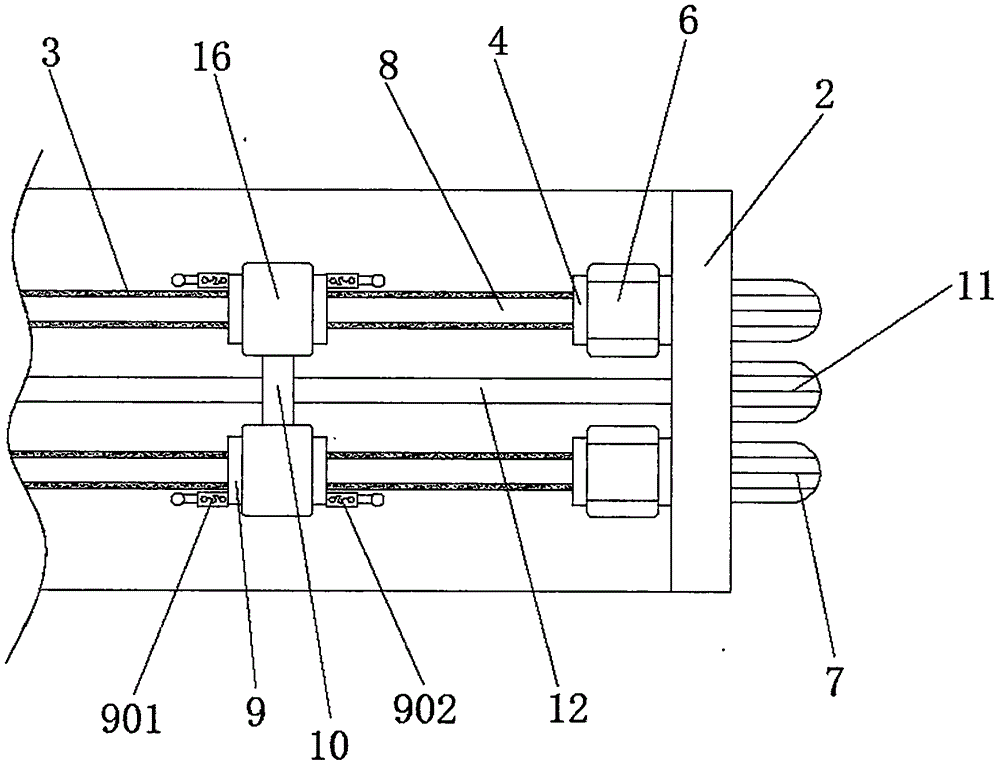

图2是固定板的局部俯视图;

图3是第一卡环和第二卡环的内部局部剖视图。

座椅 1 固定板 2

滑轨 3 第一滑块 4

支撑板 5 脚套 6

第一电机 7 第一丝杠 8

第二滑块 9 连接板 10

第二电机 11 第二丝杠 12

电动推杆 13 第一弹簧 14

第一卡环 15 第二卡环 16

蓄电池 101 扶手 102

第二弹簧 103 卡板 104

按摩球 105 锁扣 106

第一行程开关 901 第二行程开关 902

如下具体实施方式将结合上述附图进一步说明。

具体实施方式

在下文中,阐述了多种特定细节,以便提供对构成所描述实施例基础的概念的透彻理解。然而,对本领域的技术人员来说,很显然所描述的实施例可以在没有这些特定细节中的一些或者全部的情况下来实践。在其他情况下,没有具体描述众所周知的处理步骤。

如图1、图2、图3所示,一种神经外科护理按摩装置,包括座椅1、固定板2、滑轨3、第一滑块4、支撑板5、脚套6、第一电机7、第一丝杠8、第二滑块9、连接板10、第二电机11、第二丝杠12、电动推杆13、第一弹簧14、第一卡环15、第二卡环16,所述的固定板2位于座椅1右侧下端,所述的固定板2与座椅1螺纹相连,所述的滑轨3位于固定板2顶部前后两端,所述的滑轨3与固定板2螺纹相连,所述的第一滑块4位于滑轨3顶部右侧,所述的第一滑块4与滑轨3滑动相连,所述的支撑板5位于第一滑块4顶部,所述的支撑板5与第一滑块4螺纹相连,所述的脚套6位于支撑板5顶部,所述的脚套6与支撑板5螺纹相连,所述的第一电机7位于固定板2右侧前后两端,所述的第一电机7与固定板2螺纹相连,所述的第一丝杠8位于第一电机7左侧,所述的第一丝杠8与第一电机7紧配相连,且所述的第一丝杠8贯穿第一滑块4,所述的第一丝杠8与第一滑块4螺纹相连,所述的第二滑块9位于滑轨3顶部中端,所述的第二滑块9与滑轨3滑动相连,且所述的第二滑块9贯穿于第一丝杠8,所述的第二滑块9与第一丝杠8转动相连,所述的连接板10位于第二滑块9之间,所述的连接板10与第二滑块9螺纹相连,所述的第二电机11位于固定板2右侧中端,所述的第二电机11与固定板2螺纹相连,所述的第二丝杠12位于第二电机11左侧,所述的第二丝杠12与第二电机11紧配相连,且所述的第二丝杠12贯穿连接板10,所述的第二丝杠12与连接板10螺纹相连,所述的电动推杆13位于第二滑块9顶部,所述的电动推杆13与第二滑块9螺纹相连,所述的第一弹簧14均匀分布于电动推杆13顶部四角处,所述的第一弹簧14与电动推杆13胶水相连,所述的第一卡环15位于第一弹簧14顶部,所述的第一卡环15与第一弹簧14胶水相连,所述的第二卡环16位于第一卡环15顶部,所述的第二卡环16与第一卡环15转动相连,所述的座椅1内部中端还设有蓄电池101,所述的蓄电池101与座椅1螺纹相连,所述的座椅1顶部前后两端还设有扶手102,所述的扶手102与座椅1螺纹相连,所述的第二滑块9左侧还设有第一行程开关901,所述的第一行程开关901与第二滑块9螺纹相连,所述的第二滑块9右侧还设有第二行程开关902,所述的第二行程开关902与第二滑块9螺纹相连,所述的第一卡环15和第二卡环16内壁还均设有第二弹簧103,所述的第二弹簧103分别与第一卡环15和第二卡环16胶水相连,所述的第一卡环15和第二卡环16内壁还设有卡板104,所述的卡板104与第二弹簧103胶水相连,所述的卡板104内部还均设有按摩球105,所述的按摩球105与卡板104转动相连,所述的第一卡环15前端还设有锁扣106,所述的锁扣106与第一卡环15螺纹相连。

该神经外科护理按摩装置,使用时,首先医护人员将患者移至座椅1上,医护人员再将患者双脚的脚踝放入脚套6内,在放置患者脚踝的过程中,根据患者腿部长短的不同,医护人员可用手开启第一电机7,第一电机7驱动第一丝杠8做旋转运动,在第一丝杠8和第一滑块4螺纹传动的作用下,使得第一滑块4带动支撑板5联动脚套6并沿着滑轨3的方向做左右来回移动,以此来调节脚套6与患者脚踝相对应的位置,当脚套6的位置调节完毕后且患者的脚踝放入脚套6后,此时患者双腿处于伸直的状态,医护人员再用手关闭第一电机7,再开启电动推杆13,电动推杆13推动第一弹簧14带动第一卡环15联动第二卡环16做由下向上运动,直至第一卡环15内的卡板与患者小腿肌肉组织部位即小腿肚部位相接触时,医护人员再关闭电动推杆13,医护人员再手握第二卡环16,并将第二卡环16向第一卡环15方向旋转,使得第一卡环15和第二卡环16处于套筒的状态,医护人员再将锁扣106关闭,使得第一卡环15和第二卡环16套筒的状态被锁死,此时在第一卡环15和第二卡环16呈现套筒形状的作用下,使得患者小腿被包裹住,医护人员再用手开启第二电机11,第二电机11驱动第二丝杠12做顺时针旋转运动,在第二丝杠12和连接板10螺纹传动的作用下,使得连接板10带动第二滑块9联动电动推杆13、第一卡环15以及第二卡环16并沿着滑轨3的方向做由右向左移动,当第一行程开关901与座椅1相接触时,第一行程开关901被激活,在第一行程开关901的作用下,使得第二电机11逆时针旋转即连接板10带动第二滑块9联动电动推杆13、第一卡环15以及第二卡环16并沿着滑轨3的方向做由左向右移动,当第二行程开关902与第一滑块4相接触时,第二行程开关902被激活,在第二行程开关902的作用下,使得第二电机11再次顺时针旋转,通过以上循环方式,最终使得第一卡环15和第二卡环16带动卡板104联动按摩球105并沿着患者小腿外壁做往复式左右来回移动,此时卡板104处的按摩球105对患者小腿外壁做往复式左右来回移动式按摩即患者的小腿处于整体式按摩状态,同步,在第二弹簧103的作用下,使得卡板104带动按摩球105跟随患者小腿粗细的部位变化而变化,提高了该装置按摩效果,同时,第一弹簧14是为了让第一卡环15和第二卡环16跟随患者的小腿走向移动而移动,确保了第一卡环15和第二卡环16移动的稳定性,第二弹簧103是为了让卡板104与患者小腿实行软接触,对患者起到保护作用,按摩球105不仅能对患者的小腿进行按摩,还提高了第一卡环15和第二卡环16在患者小腿部位移动的流畅性,蓄电池101是为了给该装置提供能量供应,该装置无需外界电源即可正常使用,扶手102是为了给患者双臂提供摆放的位置,提高了患者使用该装置的舒适性。

本实用新型不局限于上述具体的实施方式,本领域的普通技术人员从上述构思出发,不经过创造性的劳动,所做出的种种变换,均落在本实用新型的保护范围之内。
