一种呼吸门控穿刺针支架的制作方法

本实用新型属于医疗器械领域，尤其是一种呼吸门控穿刺针支架。

背景技术：

在肿瘤穿刺手术时，穿刺针需长时间置于身体内，在此过程中，医生需要长时间握针保持固定，如穿刺针摇摆不固定而移位则会对患者血管、胸膜、肝、肺等组织划伤等危险的状况发生，现有的穿刺针支架固定效果不牢靠，生产成本较高，拆卸繁琐，使用操作起来极为不便，给医务人员造成较大的麻烦，给患者手术安全也埋下极大的安全隐患。

技术实现要素：

为解决上述技术问题，本实用新型采取如下技术方案：

一种呼吸门控穿刺针支架，包括底座、竖直支撑杆、水平支撑杆、垂直支撑杆及旋转机构，竖直支撑杆为伸缩式结构，包括收纳杆、伸出杆和锁紧螺钉A，竖直支撑杆通过收纳杆固定在底座上，其中伸出杆可收缩进入收纳杆，伸出杆与收纳杆通过锁紧螺钉A夹紧连接；旋转机构包括由L型固定板连接的旋转轴A和旋转轴B，旋转轴A一端固定在伸出杆上端的固定板；旋转轴B另一端连接水平支撑杆定位套，水平支撑杆定位套与水平支撑杆通过锁紧螺钉B夹紧连接；水平支撑杆一端设有旋转轴C，通过垂直支撑杆定位套连接水平支撑杆，垂直支撑杆定位套与垂直支撑杆通过锁紧螺钉C夹紧连接，垂直支撑杆一端固接穿刺针固定板。

进一步地，所述穿刺针固定板为圆形，上面均匀分布多个小孔或长条孔。

进一步地，所述旋转机构的旋转轴A和旋转轴B夹角为30°至60°，旋转轴B与水平支撑杆垂直；能够使旋转轴A和旋转轴B与水平支撑杆一端的旋转轴C配合，使穿刺针固定板实现全方位平行固定。

进一步地，所述穿刺针固定板由透明材料制成，能够透过穿刺针固定板看见患者治疗位置，更为精确快速的进行手术。

进一步地，所述锁紧螺钉B为两个，更为牢固的水平支撑杆。

本实用新型的优点在于，结构简单，构思巧妙合理，固定效果牢靠，生产成本较低，拆卸简便，使用操作简单，能够精确定位，有效缩短病人治疗时间，提高手术效率，降低了手术风险，去除了手术安全隐患。

附图说明

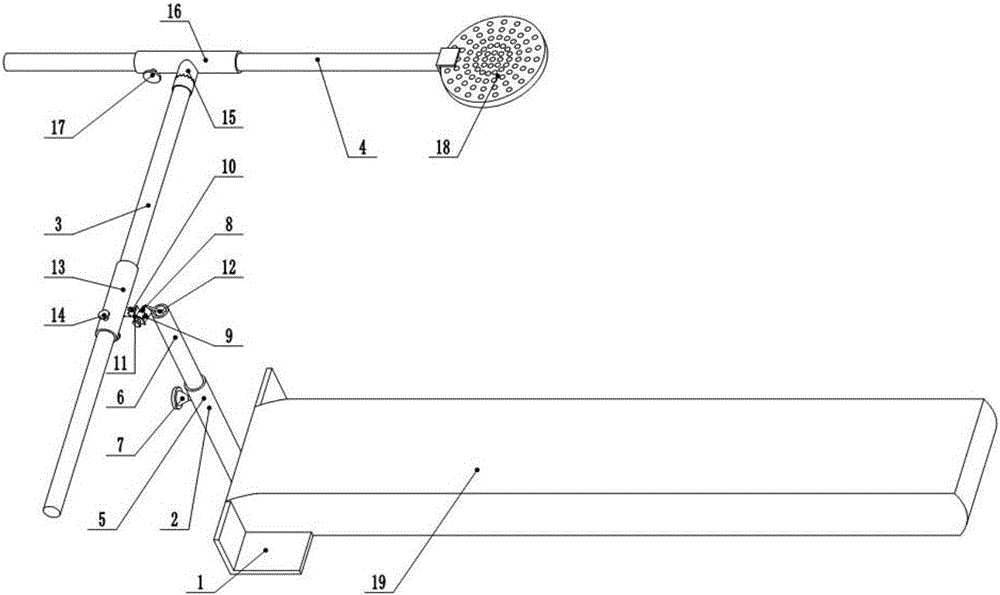

图1为本实用新型的结构示意图；

图2为本实用新型的结构示意图的旋转机构放大图；

图3为本实用新型的主视图；

图4为本实用新型的左视图；

图5为本实用新型的俯视图；

图6为本实用新型的另一种实施方式俯视图；

图中：1.底座、2.竖直支撑杆、3.水平支撑杆、4.垂直支撑杆、5.收纳杆、6.伸出杆、7.锁紧螺钉A、8.旋转机构、9.旋转轴A、10.旋转轴B、11.L型固定板、12.固定板、13.水平支撑杆定位套、14.锁紧螺钉B、15.旋转轴C、16.垂直支撑杆定位套、17.锁紧螺钉C、18.穿刺针固定板、19.床。

具体实施方式

为更清楚地表述本实用新型，下面结合附图对本实用新型的具体实施方式作进一步地说明：

实施例1

如图1至5所示，一种呼吸门控穿刺针支架，包括底座1、竖直支撑杆2、水平支撑杆3、垂直支撑杆4及旋转机构8，竖直支撑杆2为伸缩式结构，包括收纳杆5、伸出杆6和锁紧螺钉A7，竖直支撑杆2通过收纳杆5固定在底座1上，其中伸出杆6可收缩进入收纳杆5，伸出杆6与收纳杆5通过锁紧螺钉A7夹紧连接；旋转机构8包括由L型固定板11连接的旋转轴A9和旋转轴B10，旋转轴A9一端固定在伸出杆6上端的固定板12；旋转轴B10另一端连接水平支撑杆定位套13，水平支撑杆定位套13与水平支撑杆3通过锁紧螺钉B14夹紧连接；水平支撑杆3一端设有旋转轴C15，通过垂直支撑杆定位套16连接水平支撑杆3，垂直支撑杆定位套16与垂直支撑杆3通过锁紧螺钉C17夹紧连接，垂直支撑杆4一端固接穿刺针固定板18。

进一步地，所述旋转机构的旋转轴A9和旋转轴B10夹角为30°至60°，旋转轴B10与水平支撑杆3垂直；能够使旋转轴A9和旋转轴B10与水平支撑杆3一端的旋转轴C15配合，使穿刺针固定板18实现全方位平行固定。

进一步地，所述穿刺针固定板18为圆形，上面均匀分布多个小孔，由透明材料制成，能够透过穿刺针固定板18看见患者治疗位置，更为精确快速的进行手术。

进一步地，所述锁紧螺钉B14为两个，更为牢固的水平支撑杆2。

实施例2

如图6所示，本实用新型一种呼吸门控穿刺针支架的第二种实施方式，与第一种实施方式不同的是所述圆形固定板上分布的孔为长条孔。

使用时，病人躺在床19上，旋转竖直支撑杆2，使垂直支撑杆4和穿刺针固定板18到病人上方，调节垂直支撑杆2的伸长量和旋转机构8角度，使穿刺针固定板18到达指定的位置。

本实用新型的优点在于，结构简单，构思巧妙合理，固定效果牢靠，生产成本较低，拆卸简便，使用操作简单，能够精确定位，有效缩短病人治疗时间，提高手术效率，降低了手术风险，去除了手术安全隐患。
