一种具有输液杆的护理床的制作方法

本实用新型涉及护理床领域，具体而言，涉及一种具有输液杆的护理床。

背景技术：

随着医疗技术的发展，医疗设备也与时俱进地发生变化。护理床是医院和诊所常见的医疗设备，为病人在行动不便的时候提供治疗、护理。传统的护理床只提供躺卧等功能，在病人需要输液时，医疗人员需要单独配备输液架，增加了医疗人员的工作量，同时造成了空间减少和凌乱。

在现有技术中，输液杆由一系列可调节角度的杠杆组成，在病人输液的时候，将输液杆调整至合适的位置，以方便对病人在床板区域不同部位进行输液。或是在病床一侧的两个床腿上分别设置支撑杆，两个支撑杆之间设置有滑杆，滑杆上滑动设置输液杆，输液杆两头分别位于床的两侧，以实现在病床两侧各个位置进行输液。

现有技术的缺陷在于，输液杆要做到在各个角度都可以输液，依然会占据较大空间，尤其是床板上方空间被输液杆占据；且对输液位置的调整比较麻烦。

技术实现要素：

本实用新型的目的在于提供一种具有输液杆的护理床，其能够方便在护理床的不同位置进行输液，且占用空间较小。

本实用新型的实施例是这样实现的：

一种具有输液杆的护理床，其包括床架、安装于床架的床板以及输液杆，床架包括床板框架，床板框架为矩形，护理床开设有至少两个安装孔，安装孔设置于护理床的不同位置，输液杆包括第一杆体和第二杆体，第一杆体为筒状且套设于第二杆体外面，第二杆体的顶端设置有挂钩，第一杆体的一端可拆卸地安装于安装孔内，第一杆体的另一端与第二杆体通过紧固件连接。

在本实用新型较佳的实施例中，上述具有输液杆的护理床的床板框架设有4个安装孔，安装孔设置于床板框架的四个角。

在本实用新型较佳的实施例中，上述具有输液杆的护理床的安装孔为盲孔或通孔。

在本实用新型较佳的实施例中，上述具有输液杆的护理床的安装孔是锥形孔，安装孔靠近床板的正面的开口大于靠近床板的背面的开口，输液杆的一端为与安装孔配合的锥形。

在本实用新型较佳的实施例中，上述具有输液杆的护理床的第一杆体通过紧固装置安装至安装孔。

在本实用新型较佳的实施例中，上述具有输液杆的护理床的紧固装置包括螺栓以及连接至螺栓的旋钮，床板框架设置有与螺栓配合的配合孔，配合孔与安装孔连通。

在本实用新型较佳的实施例中，上述具有输液杆的护理床的还包括设置于床板框架的滑动装置，安装孔设置于滑动装置。

在本实用新型较佳的实施例中，上述具有输液杆的护理床的滑动装置包括设置于床板框架两侧的滑轨以及与滑轨配合的滑块，安装孔设置于滑块。

在本实用新型较佳的实施例中，上述具有输液杆的护理床的床架还包括床腿，床腿连接至床板框架，床腿的底端设置有脚轮。

在本实用新型较佳的实施例中，上述具有输液杆的护理床的两端设置有护栏。

本实用新型实施例的有益效果是：护理床开设有至少两个安装孔，安装孔设置于护理床的不同位置，当需要对病人输液时，医护人员可以根据病人在护理床上的位置和姿势，将输液杆直接插入合适位置的安装孔，进行输液。操作方便、快捷，输液杆占用空间少，并且可以多个输液杆同时工作。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

图1为本实用新型第一实施例中护理床的立体示意图；

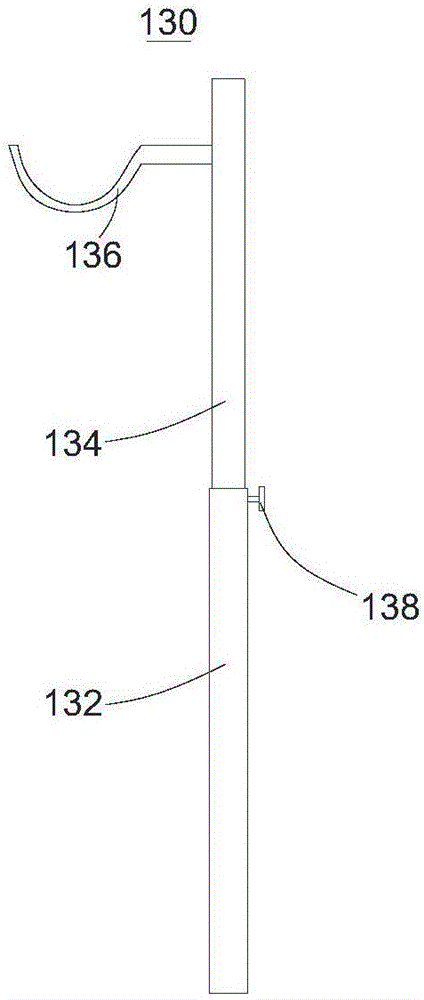

图2为本实用新型第一实施例中输液杆的示意图；

图3为本实用新型第一实施例中床板框架、安装孔、输液杆以及紧固装置的配合示意图；

图4为本实用新型第二实施例中护理床的立体示意图；

图5为本实用新型第二实施例中安装孔、输液杆、紧固装置以及床板框架的配合示意图。

图中：具有输液杆的护理床100、200,床架110,床板框架112,床腿114,紧固装置120,安装孔116，第一安装孔116a，第二安装孔116b，第三安装孔116c，第四安装孔116d，护栏117，脚轮118，旋钮121，螺杆122；

输液杆130，第一杆体132，第二杆体134，挂钩136，紧固件138；

床板150；

滑动装置220，滑轨222，滑块224，T形槽226。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本实用新型实施例的组件可以以各种不同的配置来布置和设计。

因此，以下对在附图中提供的本实用新型的实施例的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。

在本实用新型的描述中，需要说明的是，术语“上”、“下”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，或者是该实用新型产品使用时惯常摆放的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”、“第四”等仅用于区分描述，而不能理解为指示或暗示相对重要性。

此外，术语“水平”、“垂直”等术语并不表示要求部件绝对水平或悬垂，而是可以稍微倾斜。如“水平”仅仅是指其方向相对“垂直”而言更加水平，并不是表示该结构一定要完全水平，而是可以稍微倾斜。

在本实用新型的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“安装”、“连接”、“相连”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

第一实施例

请参照图1，本实施例提供一种具有输液杆的护理床100，其包括床架110、连接于床架110的床板150以及输液杆130，输液杆130安装在床架110上。

床架110包括床板框架112和床腿114。护栏117紧固连接于床板框架112上方,床腿114连接于床板框架112下方。

床板框架112为长方形，床板框架112设置有四个安装孔116，安装孔116包括第一安装孔116a、第二安装孔116b、第三安装孔116c和第四安装孔116d。四个安装孔116分别靠近四个角部且位于床板框架112的两条长边上。

应理解，安装孔116可以至少两个，例如两个或四个以上。安装孔116为通孔且贯穿床板框架112的上表面和下表面。在本实施例中，安装孔116的形状是柱状,应理解安装孔116的形状可由柱状变为上方开口大、下方开口小的锥形或者其它形状。在本实施例中，安装孔116是通孔，应理解，在其它实施例中安装孔116可以是盲孔。

护栏117设置于床板框架112的两端，两个护栏117沿床板框架112的短边设置且垂直于床板框架112所围成的平面。床腿114为柱状，床腿114的一端设置有脚轮118，并且床腿114的另一端紧固安装于床板框架112四个角部的下方。

请参阅图1和图2，输液杆130包括第一杆体132、第二杆体134和挂钩136。第一杆体132为套筒结构，第一杆体132的一端与床板框架112相连。第一杆体132套设于第二杆体134的外面。挂钩136设置在第二杆体134的顶端。第一杆体132的另一端设置有紧固件138，通过紧固件138连接第一杆体132和第二杆体134。应理解，紧固件138可以是螺栓、螺钉、销、铆钉或其它类型的紧固件。输液杆130插入安装孔116并通过紧固装置120实现与床架110的可拆卸连接。应理解，在其它实施例中，安装孔116可以开设于床板150，并且输液杆130可以与设置于床板150的安装孔116配合。

请参阅图1和图3，安装孔116与第一杆体132配合，安装孔116的轴线垂直于床板150的上表面或下表面。床板框架112侧面靠近安装孔116的位置设置有配合孔124，配合孔124水平方向连通床板框架112的侧面和安装孔116，并且配合孔124的轴线垂直于床板框架112的长边。

紧固装置120包括螺杆122和旋钮121。螺杆122的一端连接至旋钮121，螺杆122的另一端与配合孔124配合，通过拧紧旋钮121使输液杆130与床板框架112紧固连接。在安装孔116为盲孔或者锥形孔的情况下，无需使用紧固装置120对输液杆130进行固定即可进行输液操作。

具有输液杆的护理床100的使用方法如下，需要对病人输液时，将输液杆130的第一杆体132插入距离输液部位较近的安装孔116内，并通过旋紧紧固装置120的旋钮121使输液杆130固定。再松开第一杆体132靠近挂钩136一端的紧固件138，伸缩调整第二杆体134，使得挂钩136处于合适的高度，再旋紧紧固件138使第二杆体134相对第一杆体132固定。

本实施例提供的具有输液杆的护理床100的有益效果是：具有输液杆的护理床100开设有4个安装孔116，医护人员可以针对病人在具有输液杆的护理床100上不同的位置、姿势选择第一安装孔116a、第二安装孔116b、第三安装孔116c和第四安装孔116d中最适合输液的位置设置输液杆130，并调整合适的挂钩136位置进行输液。

第二实施例

请参照图4，本实施例提供一种具有输液杆的护理床200，其与第一实施例的具有输液杆的护理床100大致相同，其区别在于具有输液杆的护理床200还包括滑动装置220。

请参照图4和图5，滑动装置220包括滑轨222和滑块224。滑轨222沿床板框架112长边的长度方向延伸，滑轨222的垂直其延伸方向的截面为T形。滑块224上设有与滑轨222配合的T形槽226，滑块224上设有安装孔116。在本实施例中，安装孔116为通孔且连通滑块224上下两个表面。输液杆130通过紧固装置120设置于安装孔116内。滑块224通过T形槽226可滑动地设置于滑轨222上。滑动装置220分别设置于床板框架112的两侧。

请参照图5，第一杆体132与安装孔116配合。滑块224远离滑轨222的侧面上设有配合孔124，配合孔124沿水平方向连通至安装孔116，并且配合孔124的轴线垂直于床板框架112的侧边。紧固装置120包括旋钮121和螺杆122，旋钮121安装于螺杆122的一端，螺杆122的另一端与配合孔124配合。

本实施例中提出的具有输液杆的护理床200的使用方法如下，需要对病人输液时，将输液杆130插入离病人较近一侧的安装孔116内，并通过拧紧旋钮121使输液杆130与滑块224紧固连接，然后可通过将滑块224在滑轨222上移动来选择合适的输液位置，再进行输液。

综上所述，本实用新型所的具有输液杆的护理床(100和200)的不同位置设置有至少两个安装孔116，输液杆130的第一杆体132与安装孔116配合。病人需要输液时，可将输液杆130直接插入离病人较近的安装孔116，然后进行输液。因此，本实用新型占用空间小，结构简单稳定，使用方便，并且可以在不同位置同时进行输液。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
