一种妇产科婴儿辐射保暖台的制作方法

本实用新型属于妇产科医疗器械技术领域，具体涉及一种妇产科婴儿辐射保暖台。

背景技术：

新生儿体温调节中枢发育不完善，皮下脂肪比成人薄，保温能力差，新生儿的体表面积相对较大，按体重计算的话，是成人的3倍，因此，新生儿身体散热的速度也快，比成人快4倍。完全靠新生儿自己来保持正常体温非常困难，必须采取一些措施来补救。除了控制新生儿的室温外，还可以借用衣服被褥的保暖作用。也可采取其他一些保暖措施。

然而，目前的保暖器械相对较少，治疗效果一般，不利于新生儿的健康成长。

技术实现要素：

本实用新型的目的就在于为了解决上述问题而提供一种妇产科婴儿辐射保暖台。

本实用新型通过以下技术方案来实现上述目的：

一种妇产科婴儿辐射保暖台，包括辐射箱、婴儿床、控制仪和支架，底座下方拐角处均设置有滚轮，底座中间的横梁上方垂直设置有支架，支架中间的托架中间水平设置有调节丝杠，托架两侧设置有婴儿床支架，婴儿床支架上方设置有婴儿床，婴儿床下方中间位置的拖板连接到调节丝杠，婴儿床四周设置有可翻转床面护栏,可翻转床面护栏外侧设置有加热灯管，加热灯管右上方设置有控制本加热灯管的灯管开关，支架一侧位于婴儿床后侧设置有仪器托盘，仪器托盘上方位于支架一侧设置有控制仪，与控制仪相对应的支架另一侧设置有输液架，支架顶部设置有辐射箱，辐射箱内部设置有LED照明灯。

作为本实用新型的优选方案，滚轮与底座通过螺栓和螺母固定连接，支架与底座焊接固定，并由加强筋紧固。

作为本实用新型的优选方案，婴儿床支架与托架通过螺栓和螺母固定连接，婴儿床支架与婴儿床铰接，拖板与调节丝杠铰接。

作为本实用新型的优选方案，可翻转床面护栏与婴儿床铰接，固定在仪器托盘和输液架上的滑块安装在支架内的滑槽内。

作为本实用新型的优选方案，控制仪与支架通过螺栓固定连接，辐射箱与支架灯头连接架连接。

本实用新型的有益效果在于：本实用新型为早产儿和病婴提供适宜环境，用于早产儿、病危儿、病弱儿的输液、抢救、住院观察等，结构简单，操作方便，具有较好的保暖效果，有利于新生儿的健康成长。

附图说明

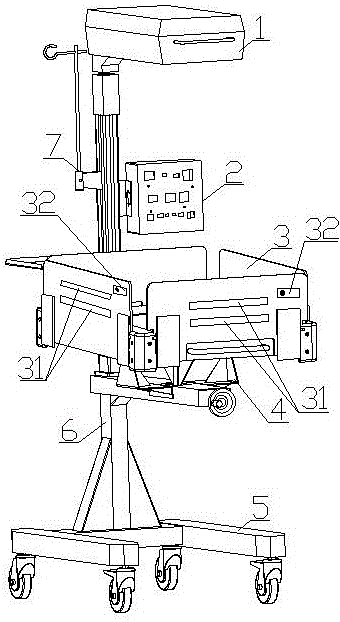

图1是本实用新型所述一种妇产科婴儿辐射保暖台的结构图1；

图2是本实用新型所述一种妇产科婴儿辐射保暖台的结构图2。

1、辐射箱；2、控制仪；3、可翻转床面护栏；31、加热灯管；32、灯管开关；4、拖板；5、底座；6、婴儿床支架；7、输液架；8、调节丝杠；9、婴儿床；10、LED照明灯；11、仪器托盘；12、滚轮。

具体实施方式

为了便于理解本实用新型，下面将参照相关附图对本实用新型进行更全面的描述。附图中给出了本实用新型的较佳的实施例。但是，本实用新型可以以许多不同的形式来实现，并不限于本文所描述的实施例。相反地，提供这些实施例的目的是使对本实用新型的公开内容的理解更加透彻全面。

下面结合附图对本实用新型作进一步说明：

如图1-图2所示，一种妇产科婴儿辐射保暖台，包括辐射箱1、婴儿床9、控制仪2和支架，底座5下方拐角处均设置有滚轮12，底座5中间的横梁上方垂直设置有支架，支架中间的托架中间水平设置有调节丝杠8，托架两侧设置有婴儿床支架6，婴儿床支架6上方设置有婴儿床9，婴儿床9下方中间位置的拖板4连接到调节丝杠8，婴儿床9四周设置有可翻转床面护栏3，可翻转床面护栏3外侧设置有加热灯管31，加热灯管31右上方设置有控制本加热灯管的灯管开关32，支架一侧位于婴儿床9后侧设置有仪器托盘11，仪器托盘11上方位于支架一侧设置有控制仪2，与控制仪2相对应的支架另一侧设置有输液架7，支架顶部设置有辐射箱1，辐射箱1内部设置有LED照明灯10。

作为本实用新型的优选方案，滚轮12与底座5通过螺栓和螺母固定连接，支架与底座5焊接固定，并由加强筋紧固，婴儿床支架6与托架通过螺栓和螺母固定连接，婴儿床支架6与婴儿床9铰接，拖板4与调节丝杠8铰接，可翻转床面护栏3与婴儿床9铰接，固定在仪器托盘11和输液架7上的滑块安装在支架内的滑槽内，控制仪2与支架通过螺栓固定连接，辐射箱1与支架灯头连接架连接。

上述结构中，婴儿辐射保暖台，其功能为初生婴儿提供保暖服务，用于早产儿、病危儿、病弱儿的输液、抢救、住院观察等。顶部为辐射箱1，中间婴儿床9可以放置婴儿，可翻转床面护栏3可以随意开合，调节丝杠8能够调节倾斜角度，可翻转床面护栏3外侧设置有加热灯管31，加热灯管31右上方设置有灯管开关32，加热灯管31用于为婴儿床内提供热量，且每个灯管开关32控制相应的加热灯管31，以便适当调节婴儿床的温度。

上述结构中的电子元器件：辐射箱1、控制仪2、加热灯管31、灯管开关32、LED照明灯10均有导线连接，且由外部电源提供电能。
