侧卧位翻身垫的制作方法

本实用新型涉及医疗用品领域，具体而言，涉及一种侧卧位翻身垫。

背景技术：

目前临床实践中，在为患者翻身时，通常使用折叠的棉被或者两三个普通的枕头摞在一起，或者摆放于两栖之间。

由于棉被比较笨重，而普通的枕头窄小，因此翻身过程中患者会感到不舒适。同时，由于枕头容易滑动，因此无法保证患者的人身安全。

技术实现要素：

本实用新型的目的在于提供一种侧卧位翻身垫，其能够在患者翻身过程中，稳定可靠地支撑患者的上肢或者下肢，从而提高患者翻身时的舒适度。同时，由于其结构稳定不易滑动，因此可以有效保证患者翻身过程中的人身安全。

本实用新型的实施例是这样实现的：

一种侧卧位翻身垫，其包括长方体形的翻身垫本体，所述翻身垫本体具有六个侧壁，所述六个侧壁分别为第一侧壁、第二侧壁、第三侧壁、第四侧壁、第五侧壁以及第六侧壁，所述第一侧壁和第三侧壁相对设置，所述第二侧壁和第四侧壁相对设置，所述第五侧壁和第六侧壁相对设置，所述第一侧壁和第三侧壁分别为上肢支撑部和下肢支撑部，所述上肢支撑部上设置有限位凹槽，所述限位凹槽的两端分别对应第二侧壁和第四侧壁。

进一步地，本实用新型较佳的实施例中，所述限位凹槽的横截面呈圆弧形。

进一步地，本实用新型较佳的实施例中，所述限位凹槽内壁的边缘分别设置有多个限位凸起，多个所述限位凸起沿所述限位凹槽的长度方向间隔设置。

进一步地，本实用新型较佳的实施例中，所述翻身垫本体的长度为100cm，宽度为20cm，高度为20cm，所述限位凹槽的长度为20cm，最大宽度为12cm，最大深度为10cm。

进一步地，本实用新型较佳的实施例中，所述翻身垫本体采用记忆海绵制成。

进一步地，本实用新型较佳的实施例中，所述翻身垫本体的表面套设有防护套。

进一步地，本实用新型较佳的实施例中，所述防护套采用皮革制成。

进一步地，本实用新型较佳的实施例中，所述防护套采用纯棉制成。

进一步地，本实用新型较佳的实施例中，所述防护套上设置有供所述翻身垫本体进出的开口和用于开闭所述开口的连接件。

进一步地，本实用新型较佳的实施例中，所述连接件为魔术贴、按扣或者拉链。

本实用新型实施例的有益效果是：

本侧卧位翻身垫包括长方体形的翻身垫本体，其包括第一侧壁、第二侧壁、第三侧壁、第四侧壁、第五侧壁以及第六侧壁，其中第一侧壁上设置有限位凹槽，当患者需要进行侧卧位上肢摆放时，将本翻身垫本体放置于患者一侧并使第一侧壁(上肢支撑部)朝上，将相应一侧的前臂放置于第一侧壁的限位凹槽内，在限位凹槽的限位作用下，可以有效防止患者的前臂移位，从而有效提高患者在翻身过程中的稳定性，保证患者的人身安全，当患者需要进行侧卧位下肢摆放时，将本翻身垫放置于患者的一侧并使第三侧壁(下肢支撑部)朝上，将相应一侧的大腿放置于第三侧壁上即可，无论上肢摆放还是下肢摆放，都可以有效提高患者的舒适度，从而有效弥补现有技术的缺陷。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

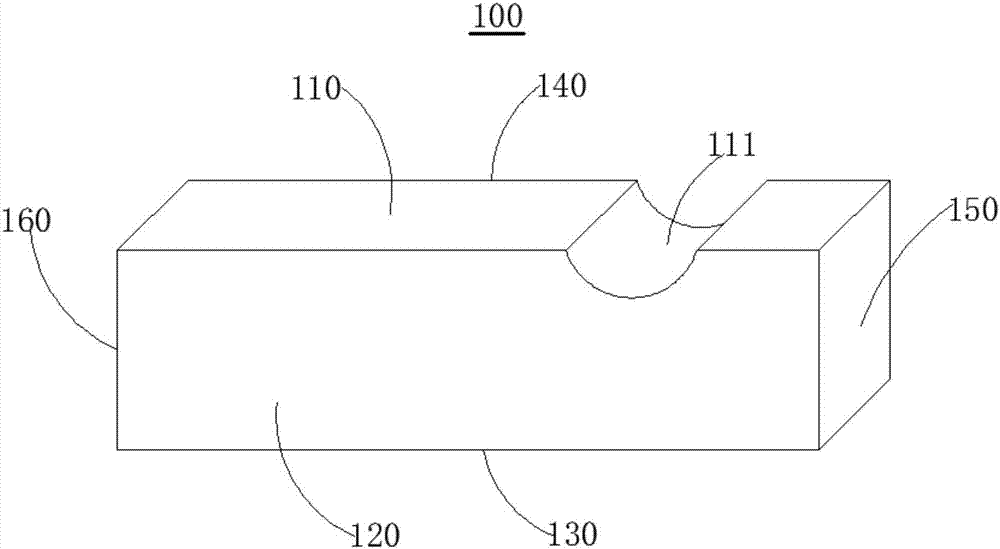

图1为本实用新型第一实施例提供的侧卧位翻身垫的结构示意图。

附图标记汇总：

翻身垫本体100；

第一侧壁110；

限位凹槽111；

第二侧壁120；

第三侧壁130；

第四侧壁140；

第五侧壁150；

第六侧壁160。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本实用新型实施例的组件可以以各种不同的配置来布置和设计。

因此，以下对在附图中提供的本实用新型的实施例的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。

在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，或者是该实用新型产品使用时惯常摆放的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”等仅用于区分描述，而不能理解为指示或暗示相对重要性。

此外，术语“水平”、“竖直”等术语并不表示要求部件绝对水平或悬垂，而是可以稍微倾斜。如“水平”仅仅是指其方向相对“竖直”而言更加水平，并不是表示该结构一定要完全水平，而是可以稍微倾斜。

在本实用新型的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

第一实施例：

本实施例提供了一种侧卧位翻身垫，其包括长方体形的翻身垫本体100。

上述翻身垫本体100可以采用各种弹性材料制成，只要其能在患者翻身过程中有效支撑患者的肢体即可。本实施例中，翻身垫本体100采用记忆海绵制成。

记忆海绵是具有慢回弹力学性能的聚醚型聚氨酯泡沫海绵，属特种海绵，其具有良好的柔韧性、抗压性和生物学特征，质地类似病人的皮肤和组织，可以根据体位的需要摆放支撑于患者的任何关节部位，有效防止患者翻身过程中发生压创。使用时，其可以使得病人的体重均匀分配于翻身垫本体100上，从而不会使自身被压至极限状态，进而有效起到对人体的支撑作用。

上述翻身垫本体100的尺寸主要根据实际需求确定，本实施例中，翻身垫本体100的长度为100cm，宽度为20cm，高度为20cm。当然，需要说明的是，在其它实施例中，上述翻身垫的尺寸也可以为其它数值。

翻身垫本体100具有六个侧壁，六个侧壁分别为第一侧壁110、第二侧壁120、第三侧壁130、第四侧壁140、第五侧壁150以及第六侧壁160，第一侧壁110、第二侧壁120、第三侧壁130、第四侧壁140、第五侧壁150以及第六侧壁160均为长方形。其中，第一侧壁110和第三侧壁130相对设置，第二侧壁120和第四侧壁140相对设置，第五侧壁150和第六侧壁160相对设置。

第一侧壁110和第三侧壁130分别为上肢支撑部和下肢支撑部，上肢支撑部上设置有限位凹槽111。限位凹槽111的两端分别对应第二侧壁120和第四侧壁140，且限位凹槽111的长度方向垂直于第二侧壁120和第四侧壁140所在的平面。

上述限位凹槽111的尺寸主要根据实际需求确定，本实施例中，限位凹槽111的长度为20cm，最大宽度为12cm，最大深度为10cm，以便与翻身垫本体100的整体尺寸匹配。

进一步地，本实施例中，限位凹槽111的横截面呈圆弧形。圆弧形可以更好地适应患者的前臂，从而尽可能提高患者在翻身过程中的舒适性。

同时，为了进一步提高患者的前臂在限位凹槽111内的稳定性，本实施例中，限位凹槽111内壁的边缘分别设置有多个限位凸起(图中未示出)，多个限位凸起沿限位凹槽111的长度方向间隔设置。

进一步地，本实施例中，翻身垫本体100的表面套设有防护套(图中未示出)。设置防护套的目的在于有效保护翻身垫本体100，避免翻身垫发生污损。

上述防护套可以采用各种材料制成，本实施例中，防护套采用皮革制成。

皮革是经脱毛和鞣制等物理、化学加工所得到的已经变性不易腐烂的动物皮。革是由天然蛋白质纤维在三维空间紧密编织构成的，其表面有一种特殊的粒面层，具有自然的粒纹和光泽，手感舒适。其与患者皮肤接触时，可以有效提高患者的舒适度。

为了方便防护套的穿戴和拆卸，本实施例中，防护套上设置有供翻身垫本体100进出的开口和用于开闭开口的连接件。开口的具体尺寸根据翻身垫本体100的尺寸确定，以便翻身垫本体100可以轻松地进出防护套，方便穿戴和拆卸。

上述连接件可以采用各种结构和形式，只要能轻松实现开口的关闭和打开即可。本实施例中，连接件选用拉链。拉链是依靠连续排列的链牙，使物品并合或分离的连接件，应用广泛，其包括两条带有卡扣的连接带和使得卡扣两条连接带闭合的滑动件组成，具有结构简单，成本低廉，操作方便的特点。

综上所述，本侧卧位翻身垫包括长方体形的翻身垫本体100，其包括第一侧壁110、第二侧壁120、第三侧壁130、第四侧壁140、第五侧壁150以及第六侧壁160，其中第一侧壁110上设置有限位凹槽111，当患者需要进行侧卧位上肢摆放时，将本翻身垫本体100放置于患者一侧并使第一侧壁110朝上，将相应一侧的前臂放置于第一侧壁110(上肢支撑部)的限位凹槽111内，在限位凹槽111的限位作用下，可以有效防止患者的前臂移位，从而有效提高患者在翻身过程中的稳定性，保证患者的人身安全，当患者需要进行侧卧位下肢摆放时，将本翻身垫放置于患者的一侧并使第三侧壁130(下肢支撑部)朝上，将相应一侧的大腿放置于第三侧壁130上即可，无论上肢摆放还是下肢摆放，都可以有效提高患者的舒适度，从而有效弥补现有技术的缺陷。

第二实施例：

本实施例提供一种侧卧位翻身垫，其整体形状、工作原理以及取得的技术效果与第一实施例基本相同，不同之处在于防护套的具体原料。

本实施例中，防护套采用纯棉制成。纯棉织物是以棉花为原料，通过织机，由经纬纱纵横沉浮相互交织而成的纺织品。其具有优良的吸湿性、保温性、耐热性以及卫生性，可以有效提高患者翻身时的舒适度。

第三实施例：

本实施例提供一种侧卧位翻身垫，其整体形状、工作原理以及取得的技术效果与第一实施例基本相同，不同之处在于连接件的具体结构。

本实施例中，连接件为魔术贴。魔术贴又名粘扣带，是布料上常用的一种连接辅料，分子母两面，一面是细小柔软的纤维，圆毛，另一面是较硬带钩的刺毛。其具有结构简单，成本低廉，操作方便的特点，可以有效实现开口的闭合和打开。

第四实施例：

本实施例提供一种侧卧位翻身垫，其整体形状、工作原理以及取得的技术效果与第一实施例基本相同，不同之处在于连接件的具体结构。

本实施例中，连接件为按扣。按扣有多个且分别设置于开口的两侧。按扣具有结构简单，成本低廉，操作方便的特点，可以有效实现开口的闭合和打开。

以上仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
