一种新型护士医疗托盘的制作方法

本实用新型涉及一种新型护士医疗托盘，属于医疗器械领域。

背景技术：

医疗托盘是医护人员日常工作中经常使用到的一种器械，主要用于放置一些常用的医疗器具，如注射器、消毒药瓶、剪刀、温度计、棉签、胶布等，由于现有的医疗托盘是一种普通金属浅盘，表面非常光滑且体积小，托盘内的医疗器具不能固定分类放置，使用过程中经常出现已用的物品和未用的物品混杂在一起的现象，并且也由于托盘深度较浅、表面非常光滑，医护人员拿持托盘的稳定性较差，在快速行走过程或出现意外碰撞时，极有可能出现托盘滑落或托盘内的医疗器具掉落的情况，还有就是当需要运送一些瓶装药品时，容易发生碰撞破碎，而且稳定性太差，因此，需要进一步改进。

技术实现要素：

本实用新型要解决的技术问题克服现有的缺陷，提供一种新型护士医疗托盘，当护士对病人输药时，通过推柄将盖板拉开，通过升降块将升降板升到一定的高度，将药瓶放入，并将升降块下到最底部，将盖板合起，能够有效的防止瓶体间的碰撞及晃动，而且通过盖板能够与外界隔绝，在盖板合起时，还能够增大托盘的利用空间，可以有效解决背景技术中的问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

一种新型护士医疗托盘，包括托盘本体，所述托盘本体顶部设有器械盛放板，所述器械盛放板中心处设有开口，所述器械盛放板内壁两侧均设有滑道，且滑道上设有若干滑块，所述滑块之间连接盖板，所述盖板一侧连接推杆，所述器械盛放板两侧均设有通孔，且所述推杆一端穿过通孔连接推柄，所述开口底部设有药瓶放置腔，所述药瓶放置腔内腔底部设有升降板，所述升降板上方设有药瓶隔板，所述药瓶放置腔一侧也设有滑道，且滑道上设有升降块，所述升降块与升降板固定连接。

进一步而言，所述盖板的总面积大小不小于所述开口的面积大小。

进一步而言，所述升降板与所述推柄外壁上均设有防滑纹理。

进一步而言，所述药瓶隔板上设有若干不同大小口径的药瓶口。

进一步而言，所述器械盛放板顶部四周还设有挡板。

本实用新型有益效果：当护士对病人输药时，通过推柄将盖板拉开，通过升降块将升降板升到一定的高度，将药瓶放入，并将升降块下到最底部，将盖板合起，能够有效的防止瓶体间的碰撞及晃动，而且通过盖板能够与外界隔绝，在盖板合起时，还能够增大托盘的利用空间，在使用药瓶时，将升降板上升，取出药瓶，简单操作，实用性强。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

图1是本实用新型一种新型护士医疗托盘正面剖视图。

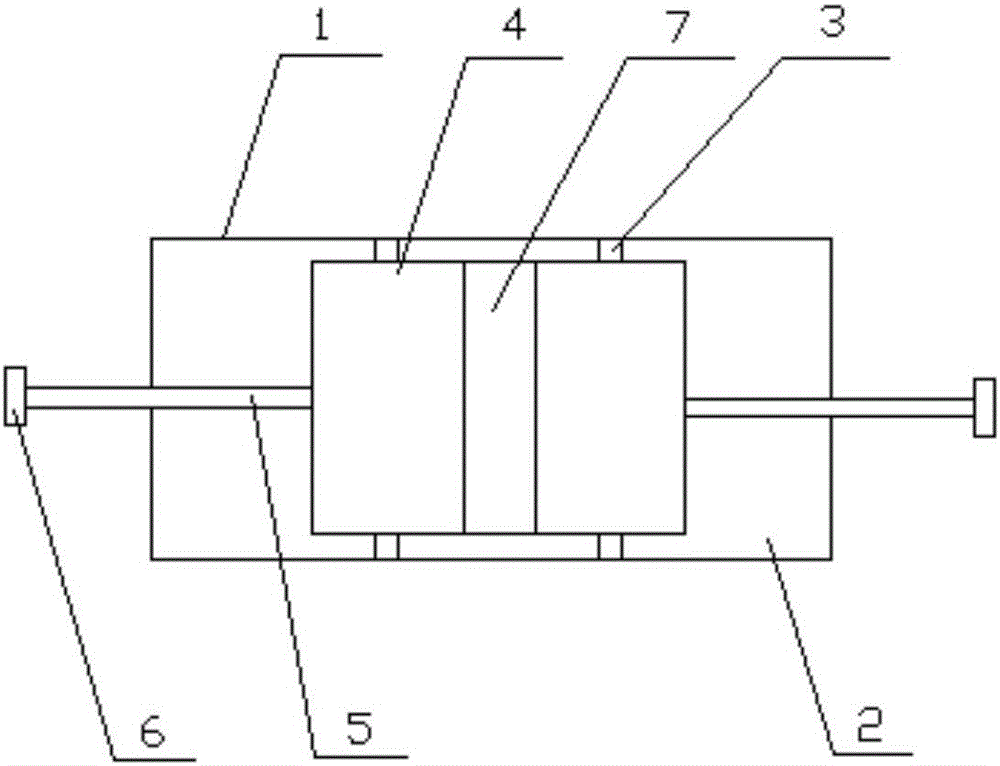

图2是本实用新型一种新型护士医疗托盘俯视图。

图3是本实用新型药瓶隔板结构图。

图中标号：1、托盘本体；2、器械盛放板；3、滑块；4、盖板；5、推杆；6、推柄；7、开口；8、药瓶放置腔；9、升降板；10、药瓶隔板；11、升降块；12、药瓶口；13、挡板。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

如图1-图3所示，一种新型护士医疗托盘，包括托盘本体1，所述托盘本体1顶部设有器械盛放板2，所述器械盛放板2中心处设有开口7，所述器械盛放板1内壁两侧均设有滑道，且滑道上设有若干滑块3，所述滑块3之间连接盖板4，所述盖板4一侧连接推杆5，所述器械盛放板2两侧均设有通孔，且所述推杆5一端穿过通孔连接推柄6，所述开口7底部设有药瓶放置腔8，所述药瓶放置腔8内腔底部设有升降板9，所述升降板9上方设有药瓶隔板10，所述药瓶放置腔8一侧也设有滑道，且滑道上设有升降块11，所述升降块11与升降板9固定连接。

更具体而言，所述盖板4的总面积大小不小于所述开口7的面积大小，可以将开口7完全挡住。

更具体而言，所述升降板9与所述推柄6外壁上均设有防滑纹理，可防止手滑。

更具体而言，所述药瓶隔板10上设有若干不同大小口径的药瓶口12，可盛放不同大小的药瓶。

更具体而言，所述器械盛放板2顶部四周还设有挡板13，可防止器械掉落。

本实用新型工作原理：当护士对病人输药时，通过推柄6将盖板4拉开，通过升降块11将升降板9升到一定的高度，将药瓶放入，并将升降块11下到最底部，将盖板4合起，能够有效的防止瓶体间的碰撞及晃动，而且通过盖板4能够与外界隔绝，在盖板4合起时，还能够增大托盘的利用空间，在使用药瓶时，将升降板9上升，取出药瓶，简单操作，实用性强。

以上为本实用新型较佳的实施方式，本实用新型所属领域的技术人员还能够对上述实施方式进行变更和修改，因此，本实用新型并不局限于上述的具体实施方式，凡是本领域技术人员在本实用新型的基础上所作的任何显而易见的改进、替换或变型均属于本实用新型的保护范围。
