一种儿科用输液椅的制作方法

本实用新型涉及医疗辅助装置技术领域，具体涉及一种儿科用输液椅。

背景技术：

目前，在医院对小孩进行输液时无专用座椅，都是坐在普通椅子上进行，但是，让小孩坐在普通椅子上不便于输液，长时间坐着输液会导致小孩身体过于疲劳，而且，长时间的输液会使得输液的手臂过凉，从而导致小孩心里比较急躁而不配合治疗，治疗效果差。通常普通输液椅上只有一侧设有输液杆，对不同侧的输液十分不便，且输液管常松散的搭落在小孩的身体上或输液椅上，容易不小心被拉扯或缠绕，导致针头松动。另外，现在的输液椅没有放置物品的地方，患者的物品只能堆放在角落，实用性差。

技术实现要素：

针对上述存在的问题，本实用新型提出了一种儿科用输液椅，可根据患者的需求调节靠背的角度，既可作输液椅也可做输液床，实用性强。

为了实现上述的目的，本实用新型采用以下的技术方案：一种儿科用输液椅，包括椅身和支架，所述支架包括固定支架和伸缩支架，所述椅身包括靠背部、坐板部，所述靠背部与所述坐板部转动相连，所述靠背部上设有颈枕，所述靠背部远离所述坐板部的底部前后侧设有两个所述伸缩支架，所述靠背部远离所述坐板部一侧的前后端转动设有伸缩输液杆，所述伸缩输液杆上端设有若干挂钩，所述坐板部远离所述靠背部的底部前后侧设有两个所述固定支架，所述坐板部前后侧对称设有两组伸缩杆，所述伸缩杆上滑动连接有扶手和置物板，所述置物板内滑动设有设有隔板，所述靠背部和所述坐板部内前后侧滑动设有抽拉板。

优选的，所述固定支架和所述伸缩支架间设有水平伸缩加强杆。

优选的，所述固定支架和所述伸缩支架底端设有带刹万向轮。

优选的，所述坐板部远离所述靠背部一侧转动设有框状踏脚部，所述框状踏脚部两侧设有滑槽，所述滑槽上滑动设有滑块，所述滑块间转动连接有踏脚板。

优选的，所述靠背部、坐板部、伸缩杆、扶手前后方向上相背两侧上边缘设有卡环。

优选的，所述靠背部、坐板部前后侧下部转动着有定位块。

优选的，所述扶手上端面设有凹槽，所述凹槽内设有电热水囊。

优选的，所述置物板内的隔板的滑出方向为相向设置。

由于采用上述的技术方案，本实用新型的有益效果是：本实用新型输液椅可根据病人需要调节靠背部的倾斜程度，既可作为输液椅也可用作输液床，提高了病人的舒适度，实用性强；扶手上设有电热水囊，避免长时间输液造成手臂过凉，且提高了手臂的舒适度，可有效避免手臂发麻；设有置物板可以放置杂物，且置物板内设有隔板，可通过调节伸缩杆至合适高度后将隔板抽出，供患者饮食或写作业等，方便快捷；输液椅两侧均设有输液杆便于根据不同病人要求进行输液，且靠背部、坐板部、伸缩杆和扶手上设有卡环，输液时可将输液管固定在卡环内，避免病人乱动不小心拉扯输液管导致针头松动；靠背部和坐板部内两侧设有抽拉板，当输液椅调节成输液床使用时，可将抽拉板拉出，作为护栏，并用定位块固定，避免病人熟睡时掉下输液床，安全性高；坐板部一侧设有框状踏脚部，提高了舒适度，且可根据不同病人的身高调节踏脚板的高度，适用性强；固定支架和伸缩支架底端设有带刹万向轮，便于移动。

附图说明

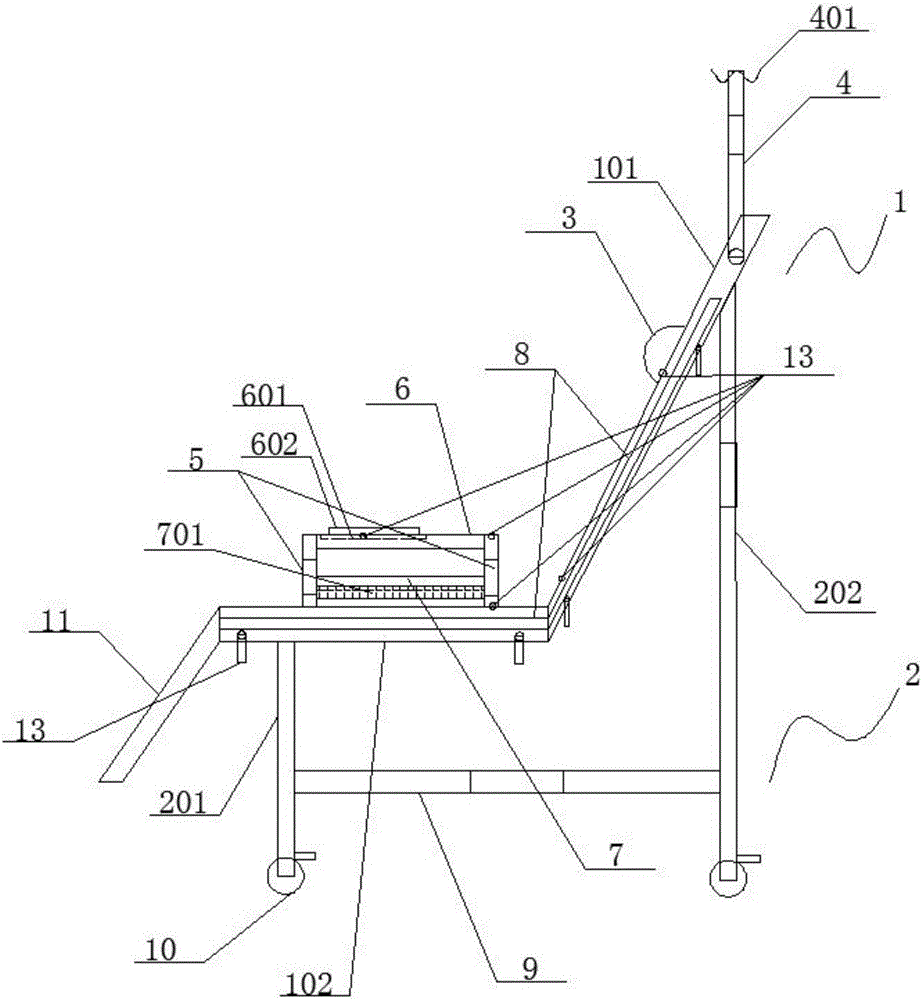

图1为本实用新型作为输液椅的结构示意图；

图2为本实用新型作为输液床的结构示意图；

图3为图1的左视图；

图中:1椅身、101靠背部、102坐板部、2支架、201固定支架、202伸缩支架、3颈枕、4输液杆、401挂钩、5伸缩杆、6扶手、601凹槽、602电热水囊、7置物板、701隔板、8抽拉板、9水平伸缩加强杆、10带刹万向轮、11框状踏脚部、111滑槽、112滑块、113踏脚板、12卡环、13定位块。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例，对本实用新型实施例中的技术方案进行清楚、完整地描述。基于本实用新型的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

一种儿科用输液椅，参照图1至图3所示，包括椅身1和支架2，所述支架2包括固定支架201和伸缩支架202，所述固定支架201和所述伸缩支架202间设有水平伸缩加强杆9，所述固定支架201和所述伸缩支架202底端设有带刹万向轮10，所述椅身1包括靠背部101、坐板部102，所述靠背部101与所述坐板部102转动相连，所述靠背部101上设有颈枕3，所述靠背部101远离所述坐板部102的底部前后侧设有两个所述伸缩支架202，所述靠背部101远离所述坐板部102一侧的前后端转动设有伸缩输液杆4，所述伸缩输液杆4上端设有若干挂钩401，所述坐板部102远离所述靠背部101的底部前后侧设有两个所述固定支架201，所述坐板部102前后侧对称设有两组伸缩杆5，处于所述坐板部102前侧或后侧的所述伸缩杆5间从上至下滑动连接有扶手6和置物板7，所述扶手6上端面设有凹槽601，所述凹槽601内设有电热水囊602，所述置物板7内滑动设有隔板701，所述置物板7内的隔板701的滑出方向为相向设置，所述靠背部101、坐板部102、伸缩杆5、扶手6前后方向上相背两侧上边缘设有卡环12，所述靠背部101、坐板部102前后侧下部转动着有定位块13，所述靠背部101和所述坐板部102内前后侧滑动设有抽拉板8，所述坐板部102远离所述靠背部101一侧转动设有框状踏脚部11，所述框状踏脚部11两侧设有滑槽111，所述滑槽111上滑动设有滑块112，所述滑块112间转动连接有踏脚板113。

具体的，本实用新型输液椅可根据病人需要通过伸缩支架的伸缩调节靠背部的倾斜程度，既可作为输液椅也可用作输液床，提高了病人的舒适度，实用性强。

扶手上设有电热水囊，避免长时间输液造成手臂过凉，且提高了手臂的舒适度，可有效避免手臂发麻，当输液椅调节成输液床使用时，可将电热水囊取下随手臂置于舒适的位置。

设有置物板可以放置物品，如水杯、书包、零食等，且置物板内设有隔板，若病人需要用餐或写作业时，可先通过调节伸缩杆至合适高度，然后将隔板抽出，作为桌面使用，方便快捷。

输液椅两侧均设有输液杆，便于根据不同病人的要求进行输液，且靠背部、坐板部、伸缩杆和扶手上设有卡环，输液时可将输液管固定在卡环内，避免病人乱动不小心拉扯输液管导致针头松动。

靠背部和坐板部内两侧设有抽拉板，当输液椅调节成输液床使用时，可将抽拉板拉出，作为护栏，并用定位块固定，避免病人熟睡时掉下输液床，安全性高。

坐板部一侧设有框状踏脚部，提高了舒适度，且可根据不同病人的身高调节踏脚板的高度，适用性强。

固定支架和伸缩支架底端设有带刹万向轮，便于移动。

以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
