一种手指刮痧器的制作方法

本实用新型涉及健身器材技术领域，特别涉及一种手指刮痧器。

背景技术：

手指刮痧健身法是中华古老中医治百病的医学一绝。人的手部有6条筋脉循行，与全身各脏腑、组织、器官密切相关，刮大拇指能够治疗咳嗽、胸闷、咽喉肿痛；刮食指能够治疗便秘、腹泻、消化不良；刮中指能够治疗心慌、心疼、失眠；刮无名指能够治疗偏头痛、颈椎疼；刮小拇指能够治疗体虚、感冒。现有的刮痧器不适合用于手指刮痧，目前市场上还没有专门用于手指刮痧的刮痧器，无法满足全民健身的要求。

技术实现要素：

本实用新型要解决的技术问题是：提供一种体积小、便于携带、既能健身又能治百病的手指刮痧器，实现提高全民健康水平的目的。

为了解决上述技术问题，本实用新型采用的技术方案是：由手柄、直刮板、铆钉和圆弧刮板构成的一种手指刮痧器，手柄的长凹槽的下部设有能够绕铆钉180°打开或合上的直刮板，手柄的长凹槽的上部设有能够绕铆钉180°打开或合上的圆弧刮板。

所述的铆钉穿过手柄的上壁板右端的第一通孔、圆弧刮板左端的第一回转柱的第二通孔、直刮板右端的第二回转柱的第三通孔和手柄的下壁板右端的第四通孔后，将直刮板和圆弧刮板铆接在长凹槽的右端。

所述的直刮板的前、后两端分别设有长条磁铁片，前、后两端的长条磁铁片的后、前端分别与直刮板的前、后端注塑在一起。

所述的圆弧刮板的右端末端设有倾斜的刮头架，刮头架的门框形凹槽内镶嵌有短磁铁片，短磁铁片的下端设有圆弧凹口。

所述的刮头架的倾斜夹角a为100～135°。

所述的圆弧刮板的前、后两端分别设有加强筋。

所述的手柄的上壁板和下壁板的前部分别设有圆弧开口。

本实用新型的有益之处是：由于手柄的长凹槽的下部设有能够绕铆钉180°打开或合上的直刮板，手柄的长凹槽的上部设有能够绕铆钉180°打开或合上的圆弧刮板；直刮板的前、后两端分别设有长条磁铁片，前、后两端的长条磁铁片的后、前端分别与直刮板的前、后端注塑在一起；圆弧刮板的右端末端设有倾斜的刮头架，刮头架的门框形凹槽内镶嵌有短磁铁片，短磁铁片的下端设有圆弧凹口。用本实用新型的直刮板对手指进行刮痧健身或治病时，直刮板上的长条磁铁片对手指进行刮痧的同时进行磁疗；用本实用新型的圆弧刮板对手指进行拉刮痧健身或治病时，圆弧刮板的右端末端的短磁铁片对手指进行拉刮痧的同时进行磁疗。本实用新型将刮痧和磁疗相结合，既能健身又能治病，显著提高对手指进行刮痧的健身或治病效果，实现提高全民健康水平的目的。

本实用新型体积小、便于携带，任何人在任何地方都可以根据自己的身体状况对手指进行刮痧和磁疗，既能健身又能治病，进一步实现提高全民健康水平的目的。

由于手柄的上壁板和下壁板的前部分别设有圆弧开口，便于打开和合上圆弧刮板和直刮板，使用方便。

附图说明

本实用新型的具体结构由以下的实施例及其附图给出。

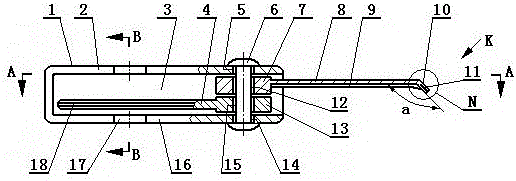

图1是根据本实用新型提出的一种手指刮痧器的具体结构示意图。

图2是根据本实用新型提出的一种手指刮痧器的具体结构A-A剖视图。

图3是根据本实用新型提出的一种手指刮痧器的具体结构B-B剖视图。

图4是根据本实用新型提出的一种手指刮痧器的具体结构K向放大视图。

图5是根据本实用新型提出的一种手指刮痧器的具体结构N部位放大视图。

图6是根据本实用新型提出的一种手指刮痧器的具体结构产品外形图。

图中：1-手柄，2-上壁板，3-长凹槽，4-直刮板，5-第一通孔，6-铆钉，7-第一回转柱，8-圆弧刮板，9-加强筋，10-刮头架，11-短磁铁片，12-第二通孔，13-第二回转柱，14-第四通孔，15-第三通孔，16-下壁板，17-圆弧开口，18-长条磁铁片，19-圆弧凹口，20-门框形凹槽。

具体实施方式

下面结合附图详细说明依据本实用新型提出的具体装置细节及工作情况。

如附图所示，本实用新型提出的具体装置细节是：由手柄1、直刮板4、铆钉6和圆弧刮板8构成的一种手指刮痧器，手柄1的长凹槽3的下部设有能够绕铆钉6180°打开或合上的直刮板4，手柄1的长凹槽3的上部设有能够绕铆钉6180°打开或合上的圆弧刮板8。

铆钉6穿过手柄1的上壁板2右端的第一通孔5、圆弧刮板8左端的第一回转柱7的第二通孔12、直刮板4右端的第二回转柱13的第三通孔15和手柄1的下壁板16右端的第四通孔14后，将直刮板4和圆弧刮板8铆接在长凹槽3的右端。

直刮板4的前、后两端分别设有长条磁铁片18，前、后两端的长条磁铁片18的后、前端分别与直刮板4的前、后端注塑在一起。

圆弧刮板8的右端末端设有倾斜的刮头架10，刮头架10的门框形凹槽20内镶嵌有短磁铁片11，短磁铁片11的下端设有圆弧凹口19。

刮头架10的倾斜夹角a为120°。

圆弧刮板8的前、后两端分别设有加强筋9。

手柄1的上壁板2和下壁板16的前部分别设有圆弧开口17。

本实用新型提出的具体装置工作情况是：对手指进行刮痧健身或治病时，打开圆弧刮板，右手握住手柄，将圆弧刮板的刮头架的短磁铁片的圆弧凹口压在左手大拇指的指被上往指甲方向拉刮，重复多次，然后依次拉刮食指、中指、无名指和小拇指的指被。

左手握住手柄，将圆弧刮板的刮头架的的短磁铁片的圆弧凹口压在右手大拇指的指被上往指甲方向拉刮，重复多次，然后依次拉刮食指、中指、无名指和小拇指的指被。

合上圆弧刮板，打开直刮板，右手握住手柄，将直刮板一端的长条磁铁片横着压在左手的大拇指除指被外的其它指面上往指甲方向刮，每个指面重复多次，然后依次刮食指、中指、无名指和小拇指的其它指面。

左手握住手柄，将直刮板一端的长条磁铁片横着压在右手的大拇指除指被外的其它指面上往指甲方向刮，每个指面重复多次，然后依次刮食指、中指、无名指和小拇指的其它指面。
