一种胸部美容仪器的制作方法

本实用新型涉及一种美容仪器，尤其涉及一种胸部美容仪器。

背景技术：

目前的美容仪器，不能实现全程一体化治疗，需通过人工辅助配合来完成整个治疗过程；而且治疗设备主机设计简单、工艺较落后；功能显示界面小、治疗配件粗糙、简易、质量差、并造成治疗工序冗繁、人员疲劳强度加大、治疗时间久等；进而导致营养液导入吸收率低下、细胞修复缓慢、神经舒缓力度轻。

技术实现要素：

本实用新型的主要目的在于提供一种胸部美容仪器，导电微针和导电片的配合接触，生成治疗离子，滚珠在转动时将营养溶液转换成有效离子顺利导流到肌肤，实现自动导液。

为了达以上目的，本实用新型提出一种胸部美容仪器，包括仪器本体，仪器本体上的手柄支架上夹持有手柄，手柄包括手柄前盖和手柄后盖，手柄前盖上设置有滚珠球体，手柄前盖与手柄后盖之间连接有装饰环和导电片；导电片通过螺丝与手柄后盖里的导电微针相连接；手柄中盖端部与溶液瓶拆卸连接。

优选地，所述手柄还包括球体固定盖，所述滚珠球体固定安装在球体固定盖与手柄前端盖之间。

优选地，所述滚珠球体表面具有凹槽纹理。

优选地，所述手柄还包括第一密封圈、第二密封圈、第三密封圈，所述第一密封圈套设在滚珠固定盖与手柄主体前端盖上，所述第二密封圈套设在手柄主体与滚珠固定盖连接处，所述第三密封圈套设在溶液瓶与手柄主体连接处。所述手柄主体为手柄。

优选地，所述仪器本体正面上设置有液晶显示屏、时间卡座和手柄连接孔，其中手柄通过导线插入在手柄连接孔里。

优选地，所述仪器本体背面上设置有开机按钮和电源线插孔。

优选地，所述仪器本体背面上设置有射频天线和散热孔。

优选地，所述仪器本体下端设置有防震、防滑脚垫。

与现有技术相比，本实用新型的有益效果：

1、采用屏幕大的液晶触摸显示屏，视觉感觉舒适，操作按键灵敏度高；

2、手柄外观精巧、操作灵活、安全、无毒、耐高温、抗低温；手柄能自动导电、导流、分流装置；大大提高了手柄的实用性能；

3、滚珠球体外露面积占到球体总面积的40%左右，增大了球体与肌肤的有效治疗面积；滚珠表面有凹槽纹理，实现滚珠在滚动的同时带出更多带离子溶液；其清洗也变得方便、简单、易操作，导电微针和不锈钢导电片的配合接触，实现导电、生成治疗离子，使药液得到充分利用；

4、瓶体采用软质材料制成，通过挤压瓶体将溶液自动导入到手柄滚珠上；实现自动导液，导液过程中也可实现流量的控制；手柄中盖与溶液瓶的瓶口旋转连接，药瓶的更换方法也变得简单、灵活，让治疗更安全、更卫生、更轻便、更持久。

附图说明

图1是本实用新型的主视图；

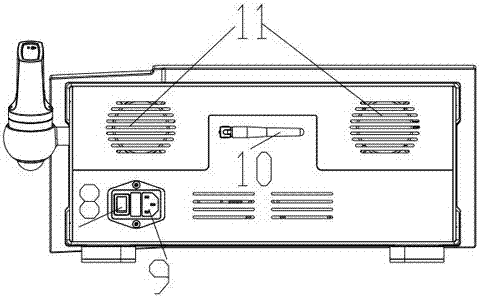

图2是本实用新型的后视图；

图3是本实用新型手柄的爆炸图。

具体实施方式

本实用新型目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。

应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

需要说明的是，当元件被称为“固定于”或“设置于”另一个元件上时，它可以直接 在另一个元件上或者可能同时存在居中元件。当一个元件被称为是“连接”另一个元件，它可以是直接连接另一个元件或者可能同时存在居中元件。

如图1至图3，本实用新型提供一种胸部美容仪器，包括仪器本体1，仪器本体1上的手柄支架2夹持有手柄4，手柄4包括手柄前盖41和手柄后盖49，手柄前盖41上设置有滚珠球体42，手柄前盖41与手柄后盖49之间连接有装饰环48和导电片46；另一端通过螺丝45与手柄后盖49里的导电微针412相连接；手柄后盖49端部的内螺纹与溶液瓶411瓶口上的外螺纹旋转连接。其中手柄支架2为一空心的圆环，手柄卡接在圆环里。手柄前盖和手柄后盖可拆卸连接，方便手柄清洗。其中滚珠球体42里的滚珠表面有凹槽纹理。

在本实施例中，手柄4还包括球体固定盖43，该滚珠球体42固定安装在球体固定盖43与手柄前端盖41之间，手柄4还包括第一密封圈44、第二密封圈47、第三密封圈48，第一密封圈44套设在滚珠固定盖43与手柄主体前端盖41上，第二密封圈47套设在手柄主体41与滚珠固定盖43连接处，第三密封圈47套设在溶液瓶410与手柄主体41连接处。

在本实施例中，仪器本体1正面上设置有液晶触摸显示屏3、时间卡座5、手柄插座6、负极线插孔7，其中手柄4通过信导线插入在手柄插座6里，液晶显示屏4设置在仪器本体1中间，时间卡座5安装在仪器本体1的左侧。液晶触摸显示屏屏幕大、视觉感觉舒适、操作按键灵敏。为了达到更好的技术效果，仪器本体还包括负极板（图未标记），负极线插孔7通过负极板信导线与负极板实现连接，保证治疗形成回路。

在本实施例中，仪器本体1背面上设置有开机按钮8和电源线插孔9。

在本实施例中，仪器本体1背面上设置有射频天线10和散热孔11。仪器本体1上的射频天线10能够接收信号，散热孔11能够将仪器本体1的热量尽快散发，延长仪器寿命。仪器本体下端设置有脚垫13。

使用过程和原理如下：治疗前先将手柄通过手柄信导线与手柄插座进行连接；负极板插孔通过负极板信导线与负极板实现连接；电源插孔通过电源线与电源插板连接实现整机通电，按下主机开机按钮启动；将治疗时间卡插入时间卡座中实现了整机待工作状态。将负极板贴绕于用户的手臂至手腕、腿部至脚踝之间的任意位置，与治疗手柄形成治疗回路；再将装配好的手柄与治疗部位紧密贴合形成一个治疗回路，使治疗离子迅速增加，实现深层治疗，尤其是对于产后乳房肿块及乳腺增生、减痛通络等疾病。

在在本实施例中，滚珠面积占到滚珠球体总面积的40%左右，增大了球体与肌肤的有效治疗面积；滚珠表面做了特殊凹槽纹理处理，实现滚珠在滚动的同时带出更多带离子溶液；其清洗也变得方便、简单、易操作，滚珠球体采用防电离材质，安全、可靠。将手柄前端滚珠放于身体任意皮肤表面，让手柄滚珠与皮肤紧密接触后进行打转、提拉、推压等治疗手法使滚珠在皮肤表面自由灵活地转动；导液在手掌握持压力及液体自重力作用下再配合治疗手法来实现滚珠的转动将营养溶液顺利导流到肌肤表面，实现自动导液工作。导电微针和不锈钢导电片的配合接触，实现导电，生成治疗离子，当溶液到达最低液位时的溶液充分转换成有效的治疗离子；使导入体内的养液离子数量及浓度快速升高，提高治疗部位对症养液浓度，延长养液作用时间，促使养液功能得到最大化发挥；由于瓶体是软质材料制成，通过挤压瓶体将溶液自动导入到手柄滚珠上，实现自动导液，导液过程中也可实现流量的控制；手柄后盖端部与溶液瓶可拆卸连接，药瓶的更换方法也变得简单、灵活。

应当理解的是，以上仅为本实用新型的优选实施例，不能因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。
