一种防压疮气垫床防护装置的制作方法

本实用新型属于医疗辅助用具领域，特别涉及一种防压疮气垫床防护装置。

背景技术：

防压疮气垫床又叫做防压疮床垫、防压疮垫等，其整个组成为床身与气泵两大部分，其中床身就是使用专用的材质制成的一张具有特殊的结构充气垫，而气泵和床身通过充气通道相连接，通过充气通道，气泵持续性往充气垫内充气，让身体局部受压面积扩大而分散压力，让血液流通顺畅，皮肤正常供氧，是有效预防压疮和帮助压疮治疗的医疗辅助用具，特别适合长期卧床的病人。使用防压疮气垫床时，一般需在床身上铺盖一块床单。然而，铺盖或换洗床单时需反复插拔气泵与床身的充气通道，不仅使用不方便，还易导致充气通道的损坏。再者因为气垫床的床身材质光滑，铺盖的床单与床身的不适配，床单易沿着床身滑动，形成皱褶，大大降低气垫床防压疮的功能，还带来使用过程中的不舒适感。

技术实现要素：

本实用新型在于提供一种保障功能，舒适度高，安装快捷，清洗方便的防压疮气垫床防护装置。

为达到上述目的，本实用新型的具体技术方案如下：

一种防压疮气垫床防护装置，包括防护罩，所述防护罩上设置有通孔，所述通孔与防护罩底边边缘之间设置开口，所述开口两侧设置有适配的连接件。

优选的，

为快捷方便完成开口的闭合和打开，所述连接件为铰链机构。

为制作工序简便，所述防护罩为方形，所述方形包括两条长侧边和两条短底边。

为有效黏合了防护罩边缘，兼具有较大的调整空间，适用于不同形状的防压疮气垫床，在靠近防护罩底边，所述防护罩侧边设置有纤维紧固物。

为方便用户拆卸，简便换洗程序，所述纤维紧固物包括上织物和下织物，所述上织物和下织物排列设置，所述上织物表面覆有环状结构，所述下织物表面覆有钩状结构。

为全方位四面固定防护罩与防压疮气垫床，所述纤维紧固物为4组。

本实用新型通过设置通孔和连接件，使得防护罩和防压疮气垫床贴合设置，防止防护装置与防压疮气垫床的相对滑动，提高用户舒适度，保障防压疮的功能；同时，连接件的设置，使得在换洗防护罩时，无需反复插拔充气通道，有效防止漏气和对充气通道的物理损害，提高了防压疮气垫床的使用寿命；此外，本实用新型通过在防护罩侧边设置纤维紧固物，有效黏合了防护罩边缘，不仅有利于防护罩和防压疮气垫床贴合，还具有较大的调整空间，适用于不同形状的防压疮气垫床，也可适用于可折叠的防压疮气垫床。本实用新型具有保障功能，舒适度高，安装快捷，清洗方便的特点。

以下通过附图说明和具体实施方式对本实用新型做进一步阐述。

附图说明

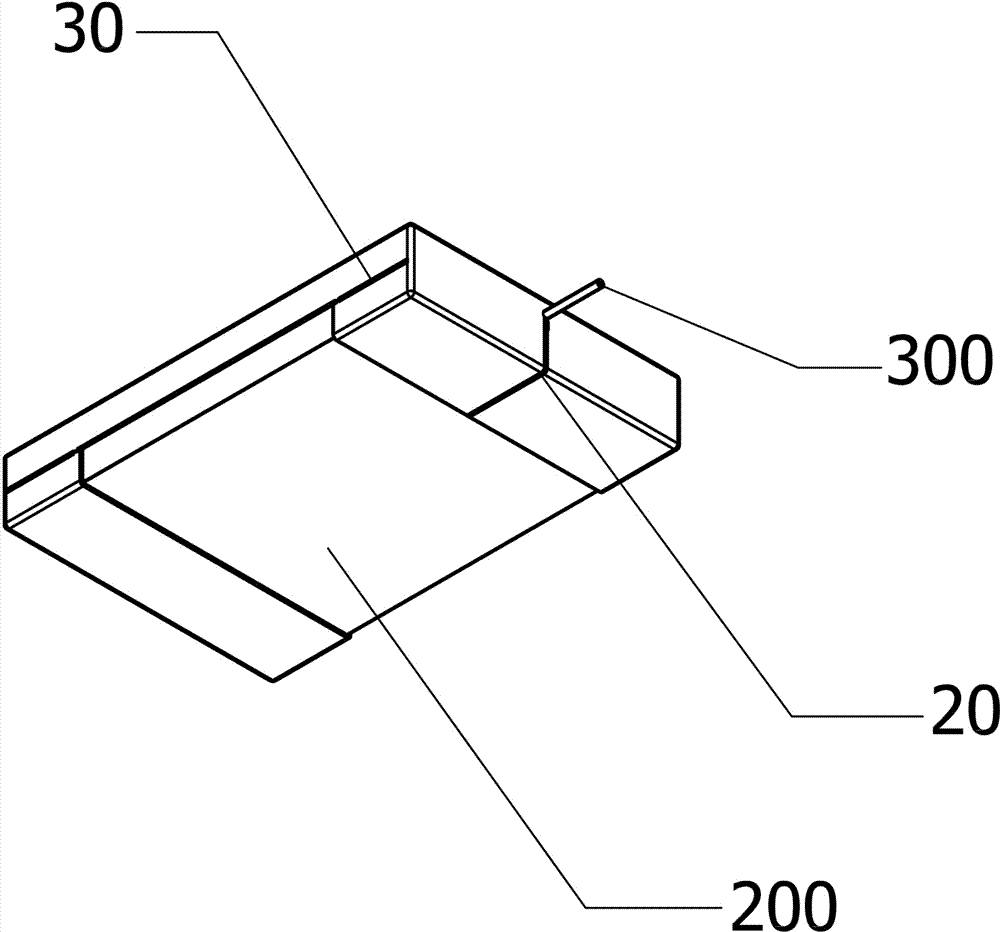

图1为本实用新型的结构示意图；

图2为本实用新型的仰视使用状态图（包括防压疮气垫床）；

图3为本实用新型的俯视使用状态图（包括防压疮气垫床）；

图4为本实用新型的侧视使用状态图（包括防压疮气垫床）。标号说明

防护罩100，通孔10，连接件20，纤维紧固物30，上织物31，下织物32，防压疮气垫床200，充气通道300。

具体实施方式

一种防压疮气垫床防护装置（如图1-4所示），包括防护罩100，所述防护罩100为方形，所述方形包括两条长侧边和两条短底边，所述防护罩上设置有通孔10，所述通孔10与防护罩100底边边缘之间设置开口，开口两侧设置有适配的连接件20（图1-4中开口和连接件20重合），使得开口可根据具体需要打开或闭合，所述连接件20可为具有拉扣的铰链机构，如拉链；由于防压疮气垫床200连接有气泵（图中未作标识），气泵通过充气通道300与防压疮气垫床200（图2-4中以方形防压疮气垫床为例）相连，在换洗防护装置时，用户无需拔下充气通道300，只需打开连接件20即可将防护罩100剥离，避免了频繁拔插充气通道300引起的充气通道松动。

靠近防护罩底边，防护罩100侧边设置有纤维紧固物30，所述纤维紧固物30包括上织物31和下织物32，所述上织物31和下织物32排列设置（如图1所示），所述上织物31表面覆有环状结构，所述下织物32表面覆有钩状结构（如图1所示）。用户将防护罩100覆盖于防压疮气垫床200上后，贴合纤维紧固物30的上下织物并用力压紧，钩状结构与环状结构相结合，形成暂时紧固的状态，完成防压疮气垫床防护。当拆卸防护罩时，只需用力将上下织物分开，打开连接件20即可拆卸防护罩。

本实用新型通过设置通孔10和连接件20，使得防护罩100和防压疮气垫床200贴合设置，防止防护装置与防压疮气垫床200的相对滑动，提高用户舒适度，保障防压疮的功能；同时，在换洗防护罩时，无需反复插拔充气通道300，有效防止漏气和对充气通道的物理损害，提高了防压疮气垫床200的使用寿命；此外，本实用新型通过在防护罩100侧边设置纤维紧固物30，有效黏合了防护罩边缘，不仅有利于防护罩100和防压疮气垫床200贴合，还具有较大的调整空间，适用于不同形状的防压疮气垫床200，也可适用于可折叠的防压疮气垫床。

以上实施例仅用以说明本实用新型的技术方案而非限制，本领域普通技术人员对本实用新型的技术方案所做的其他修改或者等同替换，只要不脱离本实用新型技术方案的精神和范围，均应涵盖在本实用新型的权利要求范围中。
