一种具有身份识别功能的额温枪的制作方法

本实用新型涉及体温测量、人体体温测量、温度计技术领域，尤其涉及一种具有身份识别功能的额温枪，额温枪也可以称之为额温计。

背景技术：

额温枪（红外线测温仪）针对量测人体额温基准设计，使用非常简单、方便。1秒可准确测温，无镭射点，免除对眼睛之潜在伤害，不需接触人体皮肤，避免交叉感染，一键测温，排查流感。适合家庭用户、宾馆、图书馆、大型企事业单位，也可以用于医院、学校、海关、机场等综合性场所，还可以提供给医务人员在诊所使用。

然而，现有的额温计尚不具有身份识别功能，该问题亟待解决。

技术实现要素：

本实用新型的目的在于克服上述现有技术之不足而提供一种具有身份识别功能的额温枪，本实用新型的额温计具有身份识别功能，可以进行刷卡识别，包括所有能识别身份的卡及IC卡，此外，本实用新型还具有无线传输的功能，如通过无线网络进行数据传输，进行数据的无线导出，云端备份等，并且可基于用户的身份，将数据进行归类存储，方便用户查看温度数据记录。

为实现上述目的，本实用新型提供一种具有身份识别功能的额温枪，包括：

手持部，所述手持部呈柱状，所述手持部的内部设有电池仓，所述手持部的侧面设有电源开关；

所述手持部的顶部设有功能部；

所述功能部包括有位于前方的测温传感器、位于后方的显示组件、位于其上方的刷卡模块；

所述功能部的左侧面还设有白板区。

优选的，包括有MCU，

所述MCU与测温传感器相连，MCU将测温传感器根据所述测温传感器返回的数据向显示组件输出温度数值。

优选的，所述测温传感器为红外线温度传感器。

优选的，还包括有无线通讯模块，所述无线通讯模块与所述MCU相连；所述MCU通过无线通讯模块与服务器或智能手机相连。

优选的，所述测温组件包括有显示屏、显示屏开关。

优选的，所述电池仓内安装有可充电电池或者干电池。

优选的，所述手持部的表面为亚光面。

优选的，所述刷卡模块为感应式刷卡模块。

优选的，所述手持部沿其长度方向还设有一用于容纳记号笔的笔槽，记号笔与笔槽按压式卡扣连接，当按压记号笔的端部时，记号笔从笔槽中弹出。

本实用新型的有益效果是：本实用新型稳定性好，可靠性佳，操作使用方便，设计新颖，实用性强，易于推广应用。本实用新型通过设置刷卡模块（还包括识别模块），刷卡模块与MCU相连，当将用于身份识别的卡片贴紧刷卡模块时，识别模块将卡中的身份信息传递到MCU中，MCU获取用户的身份信息。当测量完毕后，可以将测量得到的温度数据传递到服务器端或者智能手机端，便于将数据备份、导出。当然，数据也可以通过显示屏，如LCD显示屏显示出来。通过设置白板区，用记号笔（可擦除式）可在白板区书写、快速记录，如医护人员或者操作人员快速将测量过程中想到的事情，如解决方案等快速记录下来，由于可擦除，可以反复使用，非常方便实用。通过设置显示屏开关，用以开闭显示屏。在功能部的左侧面或者右侧面上还设有喇叭，所述喇叭与MCU相连，MCU可通过喇叭将温度数据读出，当关闭显示屏时，还还可以用喇叭播放温度数据，如老年人不便读取数值时（视力不佳），可以通过喇叭听取体温数据。本额温枪还可以用于测量其他物体的温度，如奶制品的温度，如池浴水温，如饮用水温度等，此时，由于不刷卡，所以，就不会启动联网功能以及身份识别功能，当不刷卡时，就不启动云备份功能，但是，此时，额温枪依然可以作为普通的红外线温度计使用，非常的方便实用。本实用新型具有身份识别功能和无线连接功能，使用方便，实用性强，经济价值高。

附图说明

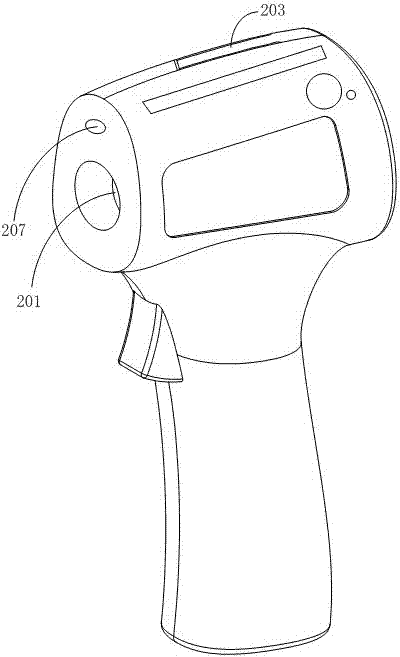

图1是本实用新型一实施例的整体结构示意图；

图2是另一实施例的示意图；

附图标记：

手持部10；

电源开关11；

功能部20；

测温传感器201；

显示屏202；

显示屏开关2021；

刷卡模块203；

喇叭205；

白板区206；

激光笔槽207。

本实用新型目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。

具体实施方式

下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，旨在用于解释本实用新型，而不能理解为对本实用新型的限制。

参照图1和图2，本实用新型提供一种具有身份识别功能的额温枪，包括手持部10，所述手持部10呈柱状，所述手持部10的内部设有电池仓，所述手持部10的侧面设有电源开关11；所述手持部10的顶部设有功能部20；所述功能部20包括有位于前方的测温传感器201、位于后方的显示组件、位于其上方的刷卡模块203；所述功能部20的左侧面还设有白板区206。

本实用新型的一个实施例，包括有MCU，所述MCU与测温传感器201相连，MCU将测温传感器201根据所述测温传感器201返回的数据向显示组件输出温度数值。

本实用新型的一个实施例，所述测温传感器201为红外线温度传感器。通过该传感器用以测量物体的温度。

本实用新型的一个实施例，还包括有无线通讯模块，所述无线通讯模块与所述MCU相连；所述MCU通过无线通讯模块与服务器或智能手机相连。该无线通讯模块可以是蓝牙通信模块，通过蓝牙通信模块与智能手机建立蓝牙连接。也可以是WiFi模块，MCU通过WiFi模块接入互联网，用以实现云备份等功能。

本实用新型的一个实施例，所述测温组件包括有显示屏202、显示屏开关2021。在显示屏开关2021的附件还设有其他控制按钮，如喇叭205声音大小控制按钮等。

本实用新型的一个实施例，所述电池仓内安装有可充电电池或者干电池。

本实用新型的一个实施例，所述手持部10的表面为亚光面。

本实用新型的一个实施例，所述刷卡模块203为感应式刷卡模块203。

本实用新型的一个实施例，所述手持部10沿其长度方向还设有一用于容纳记号笔的笔槽，记号笔与笔槽按压式卡扣连接，当按压记号笔的端部时，记号笔从笔槽中弹出。其中，测温传感器201设于一圆孔中，给测温传感器201提供物理防护。在圆孔的上方处设有一激光笔槽207，所述激光笔槽207内设有激光笔，所述激光笔发出十字星形光标。还设有一激光笔开关用以控制器开关状态。在测量时，通过开启激光笔用以协助视力不佳者快速锁定测量点，实现更精确的测量，如锁定患者的手心、额头等，根据光斑的位置进行调整额温枪。当然，激光笔需要避免照射到人眼，而且为了更加安全，激光笔应当严格控制其功率，而不能伤害人的身体。当使用激光功能时，该额温枪不能让儿童使用，以免发生危险。此外，为了更佳的进行测量，电源开关11为多档位开关，第一档位为电源开关11，第二档位为测量开始开关，使用的时候，将电源开关11先打开，待热机结束后，可进行刷卡，若不刷卡可直接进行测量，当通过目测或者激光笔光斑锁定到待测温区域（点）时，将档位拨动到测量开始开关，就可以进行测温。

本实用新型的有益效果是：本实用新型稳定性好，可靠性佳，操作使用方便，设计新颖，实用性强，易于推广应用。本实用新型通过设置刷卡模块203（还包括识别模块），刷卡模块203与MCU相连，当将用于身份识别的卡片贴紧刷卡模块203时，识别模块将卡中的身份信息传递到MCU中，MCU获取用户的身份信息。当测量完毕后，可以将测量得到的温度数据传递到服务器端或者智能手机端，便于将数据备份、导出。当然，数据也可以通过显示屏202，如LCD显示屏202显示出来。通过设置白板区206，用记号笔（可擦除式）可在白板区206书写、快速记录，如医护人员或者操作人员快速将测量过程中想到的事情，如解决方案等快速记录下来，由于可擦除，可以反复使用，非常方便实用。通过设置显示屏开关2021，用以开闭显示屏202。在功能部20的左侧面或者右侧面上还设有喇叭205，所述喇叭205与MCU相连，MCU可通过喇叭205将温度数据读出，当关闭显示屏202时，还还可以用喇叭205播放温度数据，如老年人不便读取数值时（视力不佳），可以通过喇叭205听取体温数据。本额温枪还可以用于测量其他物体的温度，如奶制品的温度，如池浴水温，如饮用水温度等，此时，由于不刷卡，所以，就不会启动联网功能以及身份识别功能，当不刷卡时，就不启动云备份功能，但是，此时，额温枪依然可以作为普通的红外线温度计使用，非常的方便实用。本实用新型具有身份识别功能和无线连接功能，使用方便，实用性强，经济价值高。

在本说明书的描述中，参考术语“一个实施例”、“一些实施例”、“示例”、“具体示例”、 或“一些示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。

尽管上面已经示出和描述了本实用新型的实施例，可以理解的是，上述实施例是示例性的，不能理解为对本实用新型的限制，本领域的普通技术人员在不脱离本实用新型的原理和宗旨的情况下在本实用新型的范围内可以对上述实施例进行变化、修改、替换和变型。
