一种医用冷敷贴的制作方法

本实用新型涉及医疗辅助器材技术领域，尤其涉及一种医用冷敷贴。

背景技术：

本部分中的陈述仅仅提供了与本发明公开的内容有关的背景信息，且可能不构成现有技术。

目前市场上有医用冷敷贴和输液贴，以上产品均属于一类医疗器械，但目前两种产品是单独使用的。

医用冷敷贴结构只是由无纺布背衬层、凝胶层、聚乙烯薄膜覆盖层等部分组成。其作用是用于物理退热、冷敷理疗。仅用于闭合性软组织。输液贴是由接触创面的敷垫、背贴和保护层(临用前去除)组成。不含药物。其作用是用于真皮浅层及其以上的浅表性小创伤、擦伤等，为浅表创面、皮肤损伤提供愈合环境。

由此可见，医用冷敷贴只是用于闭合性软组织，对于有小创伤的冷敷理疗不能直接使用。而输液贴是对开放性小伤口，提供愈合环境，无法冷敷理疗而减缓减轻伤痛。

故现有技术有待改进和发展。

技术实现要素：

本实用新型要解决的技术问题是提供一种冷敷理疗减缓疼痛的医用冷敷贴。

本实用新型的技术解决方案是：一种医用冷敷贴，包括由下往上设置的背贴，位于背贴中部的复合层，以及与背贴大小适配的保护层；该复合层包括由下往上设置的背衬层，凝胶层，由聚乙烯薄膜制成的覆盖层；复合层与背贴边缘设有一定间隙。

所述背贴设有两条裂缝。

所述保护层设有一条裂缝。

所述背衬层由无纺布制成。

该复合层自上而下开设有凹槽，在该凹槽中设有与凹槽大小适配的敷垫。

本实用新型的有益效果：

与现有技术中的医用冷敷贴和输液贴相比，本实用新型把输液贴的敷垫放到医用冷敷贴的凝胶层上面，然后用背贴把医用冷敷贴整个覆盖，这样医用冷敷贴可通过敷垫的隔离使用于针刺带来的小伤口上面，通过医用冷敷贴对肌注或输液时的冷敷理疗减缓疼痛，预防静脉炎产生。背贴同时可以固定医用冷敷贴与皮肤的接触，还可以固定针头。

对于临床来说，肌注或输液都会给病人带来疼痛，严重者可出现静脉炎症，使用本产品可从打针、输液开始进行冷敷理疗，减缓疼痛及预防静脉炎产生。

附图说明

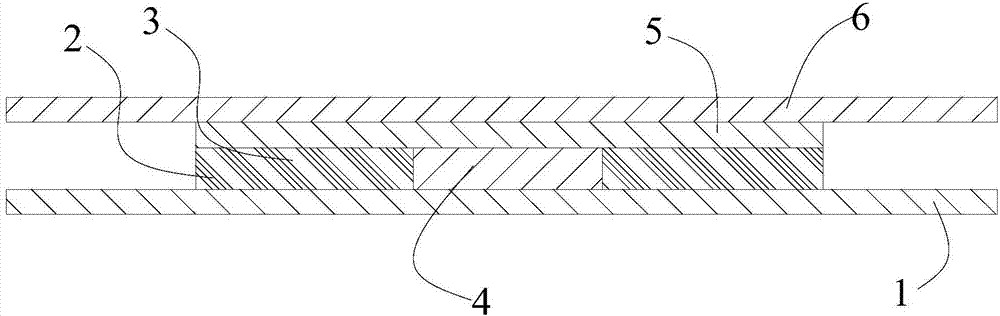

图1为本实用新型横向剖视图；

图2为图1俯视图。

具体实施方式

实施例：

参阅图1和图2，一种医用冷敷贴，包括由下往上设置的背贴1，位于背贴1中部的复合层，以及与背贴1大小适配的保护层6；该复合层包括由下往上设置的背衬层2，凝胶层3，由聚乙烯薄膜制成的覆盖层5；该复合层自上而下开设有凹槽，在该凹槽中设有与凹槽大小适配敷垫4；复合层与背贴1边缘设有一定间隙。背贴1设有两条裂缝。保护层6设有一条裂缝。优选背衬层2由无纺布制成。

具体来说：本实用新型是有两部分生产分别生产出来，然后通过组合而成，第一部分把把接触创面的敷垫4贴敷在有粘性的背贴1的中上部边缘，与边缘预留一定空间，然后与保护层6覆盖，切片成适合大小，其中背贴1还单独切开两条裂缝而不切断保护层6，同样，

参阅图2把保护层6切开一条裂缝而不切开背贴1；第二部分把无纺布背衬层2上涂布凝胶层3，然后覆盖聚乙烯薄膜覆盖层5，压制固化，切片成适合大小的凹形；最后把第一部分的保护层6撕开，把第二部分的凹形位置与第一部分中的敷垫4进行无缝连接粘贴，再覆盖保护层6，即可。

这样接触创面的敷垫则在凝胶层周围，敷垫接触伤口，周围为凝胶层可冷敷理疗周围的组织，背贴可牢牢固定产品与皮肤接触和固定针头，单独撕开的两条胶布可固定针头和输液管。

背衬层：许空气流通的无纺布，让凝胶层能依附在上面，并且透气不透水，支持热量的散发。

凝胶层：含水分子和药物的水溶性高分子框架结构，具有温敏渗透、膜控释作用和适度的粘性。

通过高分子凝胶中所含水分及天然清凉成分的汽化带走热量，可以达到局部降温，其中的药物成分与水凝胶相结合，通过水合作用，可以使药物成分迅速穿透脂肪层，渗透到皮下组织，直达病灶部位，作用于患处，达到冷敷祛痛、经皮吸收、缓释给药的效果。

本实用新型的优点：是将医用冷敷贴切出凹槽，与背贴上的敷垫刚好无缝衔接，另外背贴可撕开一条或者两条独立撕条，可用作固定针头与输液管，这样医用冷敷贴可通过敷垫覆盖伤口，而周围闭合性组织与凝胶层接触，再通过背贴覆盖，可固定医用冷敷贴与皮肤的，也可以代替输液贴来固定针头。

在本说明书的描述中，术语“一个实施例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或实例。而且，描述的具体特征、结构、材料或特点可以在任何的一个或多个实施例或示例中以合适的方式结合。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
