兽用喂药装置的制作方法

本实用新型涉及兽用器械技术领域。

背景技术：

现阶段在对动物进行疾病治疗时，除了注射药物还需要口服一定药物来进行治疗，传统喂药方式多是将药物与食物搅拌，让动物吃下，对于一些具有特殊气味的药物，很难用食物来掩盖气味，造成动物不吃的现象，造成药物的浪费。有时也会采用直接对动物进行喂食的方式喂药，一般是将药物塞到动物口腔内，让其吞食，很多时候会出现动物将药物吐出的情况，不仅浪费药物，而且有时会因动物的挣扎对操作人员造成伤害。同时，对于一些特殊情况的动物，例如麻醉后的或者无法正常进食的，传统的喂药方式根本无法实施。

技术实现要素：

本实用新型所要解决的技术问题，是针对上述存在的技术不足，提供一种兽用喂药装置。使用时，设置有不同喂药方式，可选择性多，同时可以将药物进行粉碎并直接送入动物口腔或胃部，减少人的操作环节。

本实用新型采用的技术方案是：提供一种兽用喂药装置，包括喂药装置和粉碎装置；所述喂药装置包括咬胶；咬胶中间穿过有空心管；空心管旁边的咬胶上开有圆柱通孔；空心管前端外侧固定有前后平行的两个圆环；两个圆环之间有间隔；空心管另一端安装有球阀三通管；球阀三通管侧面的出口上连接有空心软管；空心软管另一端固定有圆球；圆球上均匀分布有喷药孔；圆球外侧包裹有栅栏外壳；栅栏外壳固定在空心软管上；球阀三通管另一端通过连通管连接有粉碎装置； 所述粉碎装置包括粉碎箱；粉碎箱内设置有碎药板；碎药板一端与粉碎箱右侧壁滑动密封配合；碎药板位于粉碎箱外侧的一端上垂直固定有连接杆；碎药板与粉碎箱内壁之间安装有压簧；粉碎箱上端左侧开有仓口；仓口上转动连接有仓门；粉碎箱上端右侧安装有驱动电机；驱动电机动力输出端固定有凸轮；凸轮与连接杆滑动摩擦配合；粉碎箱后端设置有液囊；液囊的出口与粉碎箱后端螺纹连接。

进一步优化本技术方案，兽用喂药装置的碎药板左端均匀分布有凸起。

进一步优化本技术方案，兽用喂药装置的碎药板左端涂有特氟龙涂层。

本实用新型与传统喂药工具相比，其有益效果在于：

1、使用时，设置有不同喂药方式，可选择送入动物口腔进行喂药，也可以选择直接送入动物胃部的方式进行喂药；喂药的同时可以将药物进行粉碎并送入动物口腔或胃部，提高药物吸收速度，同时减少动物将药物吐出，减少药物浪费；

2、碎药板上的凸起增加药物的粉碎程度，增加有利于药物的吸收；

3、特氟龙涂层能够有效减少药面与碎药板的粘连，增加药物使用率，减少浪费。

附图说明

图1为本实用新型的结构示意图；

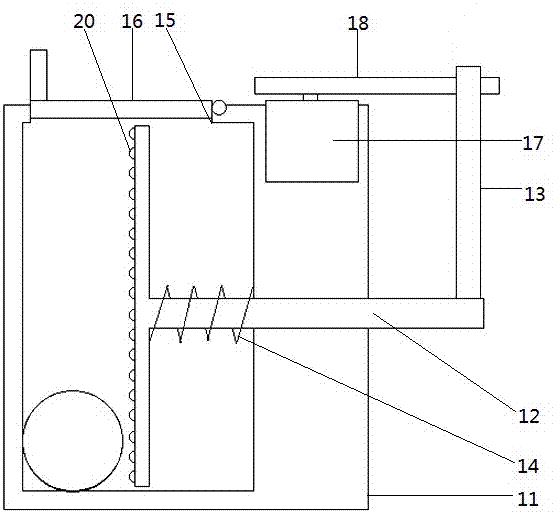

图2为本实用新型粉碎箱的剖视图；

图3为本实用新型空心软管前端局部图；

图4为本实用新型的电路图；

图中，1、咬胶；2、空心管；3、圆柱通孔；4、圆环；5、球阀三通管；6、空心软管；7、圆球；8、喷药孔；9、栅栏外壳；10、连通管；11、粉碎箱；12、碎药板；13、连接杆；14、压簧；15、仓口；16、仓门；17、驱动电机；18、凸轮；19、液囊；20、凸起。

具体实施方式

下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

如图1-4所示，兽用喂药装置，包括喂药装置和粉碎装置；所述喂药装置包括咬胶1；咬胶1中间穿过有空心管2；空心管2旁边的咬胶1上开有圆柱通孔3；空心管2前端外侧固定有前后平行的两个圆环4；两个圆环4之间有间隔；空心管2另一端安装有球阀三通管5；球阀三通管5侧面的出口上连接有空心软管6；空心软管6另一端固定有圆球7；圆球7上均匀分布有喷药孔8；圆球7外侧包裹有栅栏外壳9；栅栏外壳9固定在空心软管6上；球阀三通管5另一端通过连通管10连接有粉碎装置；所述粉碎装置包括粉碎箱11；粉碎箱11内设置有碎药板12；碎药板12一端与粉碎箱11右侧壁滑动密封配合；碎药板12位于粉碎箱11外侧的一端上垂直固定有连接杆13；碎药板12与粉碎箱11内壁之间安装有压簧14；粉碎箱11上端左侧开有仓口15；仓口15上转动连接有仓门16；粉碎箱11上端右侧安装有驱动电机17；驱动电机17动力输出端固定有凸轮18；凸轮18与连接杆13滑动摩擦配合；粉碎箱11后端设置有液囊19；液囊19的出口与粉碎箱11后端螺纹连接；碎药板12左端均匀分布有凸起20；碎药板12左端涂有特氟龙涂层。

本实用新型的液囊19可以替换为水泵，同样能够实现将药物送入动物体内的功能。

使用时，根据使用需求旋转球阀三通管5上的把手，选择使用空心管2送药或者使用空心软管6送药。

使用空心管2送药时，药物最后将送入动物口腔中。准备送药时，可以将空心管2前端的两个圆环4之间放上食物，来掩盖一些药物的特殊气味，增加喂药的成功率；使用空心软管6进行送药时，药物将直接进入到动物胃部，方便进行一些具有明显特殊气味药物的喂药工作，也可以用来对无法自行吞咽的动物进行喂药，例如麻醉后的动物。

调整好球阀三通管5后，调整凸轮18位置，将碎药板12碎药板12向右移动一端距离，打开粉碎箱11上端的仓门16，将药物放入到粉碎箱11中，盖好仓门16。当打开控制开关时，凸轮18在驱动电机17的带动下开始转动，从而带动碎药板12开始左右移动，配合压簧14的弹力，将碎药板12与粉碎箱11之间的药物进行粉碎。粉碎后的药物可以随着液囊19中的液体直接送入动物口腔或者胃部。

值得注意的是，液囊19中盛放的液体可以使水，也可以是药液等液体，具体盛放的药液根据使用情况决定。另外，仓门16与粉碎箱11之间应设置有密封装置，防止在挤压液囊19进行送药时液体从仓门16流出。

使用空心软管6进行喂药时，需要动物先咬住咬胶1，动物咬住咬胶1后将空心软管6从咬胶1的圆柱通孔3内穿过，送入胃部，防止送入空心软管6的过程中动物的嘴巴闭合，对操作人员造成损害。同时，空心软管6前端的栅栏外壳9能够起到支撑作用，防止空心软管6前端的圆球7与食道内壁贴合，堵塞圆球7上的喷药孔8。
