妇产科用具有清洗功能的婴儿保温箱的制作方法

本实用新型涉及一种妇产科用具有清洗功能的婴儿保温箱，属于妇产科用装置技术领域。

背景技术：

婴儿保温箱是医院妇产科必不可少的医疗用品，新生婴儿在出生后都需要暂时放进婴儿保温箱，有利于新生婴儿的健康，妇产科医生在接生新生婴儿后需要对新生婴儿进行全面的清洗和护理，在现有的操作中，医生需要单独将新生婴儿抱到专门的清洗间去清洗，清洗完成后再抱回保温箱，上述操作使医生耗费较多的体力和精力同时不利于新生婴儿的健康，使得医院的服务水平较差。

技术实现要素：

本实用新型的目的在于提供一种妇产科用具有清洗功能的婴儿保温箱，具备清洗装置能够在接生后对新生婴儿进行清洗和护理，同时可以提供保温功能，无需来回出入病房，为新生婴儿提供了安全保障，提高了医院的服务水平。

本实用新型所述的妇产科用具有清洗功能的婴儿保温箱，包括保温箱，保温箱的上方设有与其联接的清洗水箱，清洗水箱的侧面设有热水器，热水器的外部与输水管道连通，输水管道延伸至清洗水箱上方的部分上设有若干个喷水头，清洗水箱的另一侧面设有与其连通的排水管道，排水管道联接废水收集装置，保温箱的内部设有床体，床体的下方设有空腔，空腔的内部设有加热装置和加湿装置，空腔的上方设有散热孔，保温箱的内部设有温度传感器、湿度传感器和摄像头，保温箱内部上方的四个角落均设有所述摄像头，温度传感器、湿度传感器和摄像头连接位于保温箱外部的控制面板，控制面板的外部连接显示屏，保温箱的内部还设有心电监护装置，心电监护装置连接位于保温箱外部的身体体征显示器。

新生婴儿出生后由医护人员进行清洗护理，将新生婴儿放入清洗水箱内，打开热水器，将热水器内的水设定在恒定的温度，热水通过输水管道输送至喷水头处喷洒对新生婴儿进行清洗，清洗后的废水通过排水管道排出至废水收集装置内，清洗完成后将新生婴儿放入保温箱内，温度传感器和湿度传感器实时检测保温箱内的温度和湿度，通过显示屏显示出来，摄像头放置于保温箱内部上方的四个角落可以同时拍摄新生婴儿各个角度的画面，控制面板通过显示屏将上述4个角度的画面显示出来，心电监护装置为现有技术中的心电监护手环或心电采集设备由医护人员戴在新生婴儿的身上，同时心电监护装置与保温箱外部的身体体征显示器建立有线或无线连接，将采集的数据通过身体体征显示器显示出来，便于医护人员随时查看。

所述的保温箱的外部设有音频装置，音频装置包括受话器和扬声器，通过音频装置可以放大新生婴儿的声音，同时可以在保温箱的外部与新生婴儿进行交流。

所述的保温箱的下方设有底座，底座的下方设有万向轮，底座的外部设有储物柜，通过万向轮便于整个装置的移动，储物柜内可以放置护理用品。

所述的保温箱的上方设有箱门，侧面设有观察护理窗，打开箱门可以将新生婴儿放入或取出，护理观察窗可以方便医护人员对新生婴儿进行相应的护理操作。

所述的清洗水箱的内部设有液位传感器，排水管道在连通清洗水箱的位置处设有电磁阀，电磁阀连接液位传感器，液位传感器实时测量清洗水箱内的液位大小，并通过内部的控制模块设定合适的液位值，当达到设定值时驱动电磁阀打开将废水排至废水收集装置内，进一步减少医护人员的劳动强度。

所述的输水管道在连通清洗水箱的位置处设有出水阀门，出水阀门可以有效控制出水或停水。

所述的保温箱和底座的外部均设有安装支架，用于安装所述显示屏和废水收集装置。

所述的清洗水箱侧面设有储物架，储物架上可以放置毛巾等清洗所用的物品。

本实用新型与现有技术相比，具有如下有益效果：

提供一种妇产科用具有清洗功能的婴儿保温箱，具备清洗装置能够在接生后对新生婴儿进行清洗和护理，同时可以提供保温功能，无需来回出入病房，为新生婴儿提供了安全保障，提高了医院的服务水平。

附图说明

图1为本实用新型整体的连接示意图；

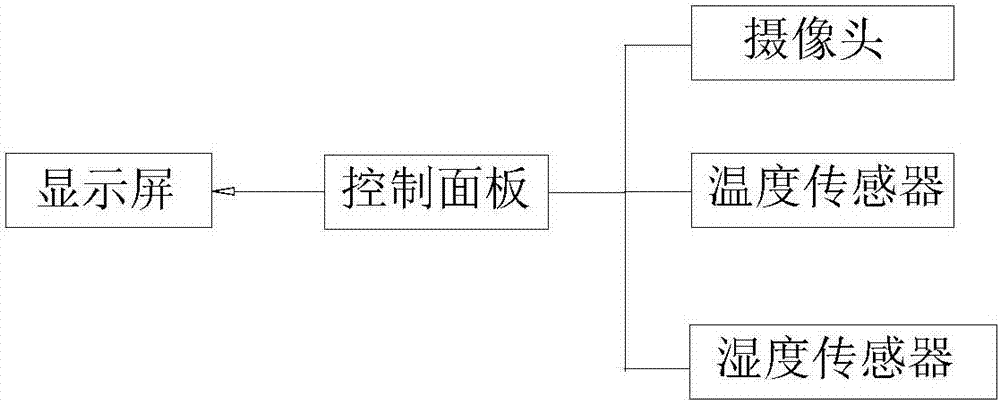

图2为本实用新型中控制面板的电路连接框图；

图中：1、万向轮；2、储物柜；3、床体；4、保温箱；5、安装支架；6、显示屏；7、箱门；8、出水阀门；9、热水器；10、输水管道；11、喷水头；12、清洗水箱；13、储物架；14、液位传感器；15、排水管道；16、观察护理窗；17、废水收集装置；18、摄像头；19、加湿装置；20、身体体征显示器；21、音频装置；22、加热装置。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明：

实施例

如图1-2所示，本实用新型所述的妇产科用具有清洗功能的婴儿保温箱，包括保温箱4，保温箱4的上方设有与其联接的清洗水箱12，清洗水箱12的侧面设有热水器9，热水器9的外部与输水管道10连通，输水管道10延伸至清洗水箱12上方的部分上设有若干个喷水头11，清洗水箱12的另一侧面设有与其连通的排水管道15，排水管道15联接废水收集装置17，保温箱4的内部设有床体3，床体3的下方设有空腔，空腔的内部设有加热装置22和加湿装置19，空腔的上方设有散热孔，保温箱4的内部设有温度传感器、湿度传感器和摄像头18，保温箱4内部上方的四个角落均设有所述摄像头18，温度传感器、湿度传感器和摄像头18连接位于保温箱4外部的控制面板，控制面板的外部连接显示屏6，保温箱4的内部还设有心电监护装置，心电监护装置连接位于保温箱4外部的身体体征显示器20。

为了进一步说明上述实施例，保温箱4的外部设有音频装置21，音频装置21包括受话器和扬声器。

为了进一步说明上述实施例，保温箱4的下方设有底座，底座的下方设有万向轮1，底座的外部设有储物柜2。

为了进一步说明上述实施例，保温箱4的上方设有箱门7，侧面设有观察护理窗16。

为了进一步说明上述实施例，清洗水箱12的内部设有液位传感器14，排水管道15在连通清洗水箱12的位置处设有电磁阀，电磁阀连接液位传感器14。

为了进一步说明上述实施例，输水管道10在连通清洗水箱12的位置处设有出水阀门8。

为了进一步说明上述实施例，保温箱4和底座的外部均设有安装支架5，用于安装所述显示屏6和废水收集装置17。

为了进一步说明上述实施例，清洗水箱12侧面设有储物架13。

本实施例的工作原理为：新生婴儿出生后由医护人员进行清洗护理，将新生婴儿放入清洗水箱12内，打开热水器9，将热水器9内的水设定在恒定的温度，热水通过输水管道10输送至喷水头11处喷洒对新生婴儿进行清洗，清洗后的废水通过排水管道15排出至废水收集装置17内，清洗完成后将新生婴儿放入保温箱4内，温度传感器和湿度传感器实时检测保温箱4内的温度和湿度，通过显示屏6显示出来，摄像头18放置于保温箱4内部上方的四个角落可以同时拍摄新生婴儿各个角度的画面，控制面板通过显示屏6将上述4个角度的画面显示出来，心电监护装置为现有技术中的心电监护手环或心电采集设备由医护人员戴在新生婴儿的身上，同时心电监护装置与保温箱4外部的身体体征显示器20建立有线或无线连接，将采集的数据通过身体体征显示器20显示出来，便于医护人员随时查看。

采用以上结合附图描述的本实用新型的实施例的妇产科用具有清洗功能的婴儿保温箱，具备清洗装置能够在接生后对新生婴儿进行清洗和护理，同时可以提供保温功能，无需来回出入病房，为新生婴儿提供了安全保障，提高了医院的服务水平。但本实用新型不局限于所描述的实施方式，在不脱离本实用新型的原理和精神的情况下这些对实施方式进行的变化、修改、替换和变形仍落入本实用新型的保护范围内。
