一种光子中医脱发治疗仪的制作方法

本实用新型涉及一种光子中医脱发治疗仪。

背景技术：

近年来，随着市场经济的飞速发展，环境污染加剧，人们生活节奏加快，工作压力增大，我国脱发患者数量呈上升趋势。据统计，我国20岁以上人群约有1／4正在受到脱发、秃发困扰。从病因出发可把脱发症状分为多种，如精神性脱发、雄性激素源性脱发、脂溢性脱发、斑秃、物理性脱发、化学性脱发、症状性脱发、营养代谢性脱发、感染性脱发、内分泌失调性脱发等，其中除是由于先天遗传而导致的永久性脱发外，其它都是由于后天的各种外因所导致的，当这些外因被克服或排除后头发可逐渐恢复，故统称为暂时性脱发。现代医学将脱发的病因大致分为两大类：一是头皮局部微循环障碍造成的头皮供血不足，形成头发营养供给不足而导致脱发；二是由于内分泌失调，特别是雄性激素分泌过旺造成毛囊口畸变，角化过度，阻塞营养供应通道而造成脱发。另外，遗传因素、高寒、微量元素缺乏、毒性元素、放射性元素以及长期神经精神紧张等因素，也被认为是造成脱发的病因。所以西医主要采用改善头皮供血不足、补充维生素、镇静等方法治疗，但目前尚无特效疗法。

中医理论认为：发乃血之余，头发的营养源于血，但其生机则源于肾，因而有肾主骨生髓，其华在发之说。可见，肾中精气（肾气）是血液的原料之一，血液则是头发的营养来源。故脱发病症虽然表现在外，其根源在于肾，即形于外，根于内，应以“内治为主，外治为辅”，主张健脾利湿，疏肝理气，滋肾养血，即通过改善血液循环，调节内分泌，提高免疫功能，调节阴阳平衡，以促进毛发生长。中医常常采用针灸的方法来治疗脱发，针灸几乎对所有类型的脱发都有不错的疗效。通常采用针刺耳穴，如肾点、肺点、神门、内分泌等穴位，可以得到较好的脱发治疗效果。

目前，国内在治疗脱发症的现有技术中，主要采用以半导体激光二极管（LD）和发光二极管（LED）作为治疗光源，用于照射患者头部的脱发皮表处。其治疗脱发的原理在于光子的生物刺激效应可以改善头皮毛囊周围的局部血液循环和刺激头皮神经从而促进毛发的生长，同时光照还能够为头皮的细胞组织提供能量，提高毛囊细胞的活性，达到生发的效果。

现有的激光生发仪存在治疗效果差，见效慢的缺点，其主要方面是“重于外，轻于内”的治疗方法，即仅注重于头部照射治疗以改善头皮供血不足，而忽视了内在的滋肾养血的根本。

技术实现要素：

本实用新型要解决的技术问题是提供一种基于中医原理和光子生物效应机理相结合的光子中医脱发治疗仪。

为解决上述技术问题，本实用新型采用如下的技术方案：

一种光子中医脱发治疗仪，包括控制器、头部照射器、连杆、配件箱、伸缩杆和底座，所述控制器包括单片机系统、光源信号调制电路、光源驱动电路和电源电路，所述控制器机壳前面设置有电源开关、液晶显示屏、操作按键、口腔照射器接口插座和耳穴照射器接口插座，所述口腔照射器接口插座和耳穴照射器接口插座分别电性连接有口腔照射器和耳穴照射器，所述头部照射器与控制器通过连杆连接，所述伸缩杆设置在底座之上与底座固定连接，所述伸缩杆上设置有用于调节头部照射器的高度的旋钮，所述底座设置有滚轮。

作为优选，所述控制器采用模拟中医针灸刺激信号，分别调制所述头部照射器、口腔照射器、耳穴照射器输出治疗照射光束。

作为优选，所述头部照射器包括头部照射壳体和头部照射装置，所述头部照射器壳体呈头罩形设置，所述头部照射装置包括印制电路板、照射光源、透镜盖板和头部照射器信号线，所述照射器LED光源焊接在印制电路板上，所述照射器LED光源前方设置有透镜盖板，所述照射器LED光源采用三种波长范围分别为610-670nm、780-890nm和980-1064nm半导体发光二极管 (LED)作为组合照射光源，所述头部照射器总输出光功率为100～150mw。

作为优选，所述口腔照射器包括口腔照射壳体和口腔照射装置，所述口腔照射器壳体呈管形设置，所述口腔照射装置上包括照射光源和透镜装置，所述透镜装置设置在照射光源前方，所述口腔照射器采用LED光源，其波长范围为610-670nm、输出光功率为10～20 mw。

作为优选，所述耳穴照射器包括耳穴照射壳体和耳穴照射装置，所述耳穴照射器壳体呈耳机形设置，所述耳穴照射装置上包括照射光源和透镜装置，所述透镜装置设置在照射装置前方，所述耳穴照射器采用LED光源，其波长范围为610-670nm、输出光功率为20～30 mw。

作为优选，所述耳穴照射器壳体设置有耳挂，能够帮助耳穴照射器固定。

作为优选，所述连杆为可调节设置，能够根据需要患者需要调整角度，实现最佳治疗效果。

本实用新型的有益效果为：该光子中医脱发治疗仪应用中医原理和光子生物效应机理相结合，通过输出带有模拟中医针灸刺激信号和适当功率的光子治疗光束，配合多个照射器协同照射相关体表和穴位，可同时实施光子血疗和光子针灸疗法的技术方案，充分体现了中医倡导的“内治为主，外治为辅”和“治血为本，综合调理”的治疗理念：通过照射患者头部皮表，主要实施光子血疗，可改善头皮毛囊周围的局部血液循环，并为头皮的细胞组织提供能量，从而提高毛囊细胞的活性，起到促进生发的效果；通过光照和刺激口咽部流动血液及其周围的神经和经络系统（还包括口咽部粘膜、淋巴和唾液组织），光子血疗和光子针灸疗法，可以改善血液的生理参数，活化全身血液，调和气血、活血化淤、促进机体血液循环和微循环，改善病变组织和器官的供血供氧，促进新陈代谢，从而为头发生长提供丰富营养血液；通过光照和刺激耳甲区内的相关敏感穴位（如肾点、肺点、神门、及肝、脾、心、内分泌等穴位），主要实施光子针灸疗法，可以疏通经络、平衡阴阳，疏肝理气，补肾健肺、改善内分泌失调，提高免疫功能，促进毛发健壮生长。此外，采用三种光源的组合光谱照射头部照射治疗，能有效改善在单波长光源持续治疗过程中容易产生新生毛发断裂的缺陷。

附图说明

下面结合附图对本实用新型的具体实施方式做进一步详细的说明，其中：

图1为本实用新型一种光子中医脱发治疗仪功能电路连接框图。

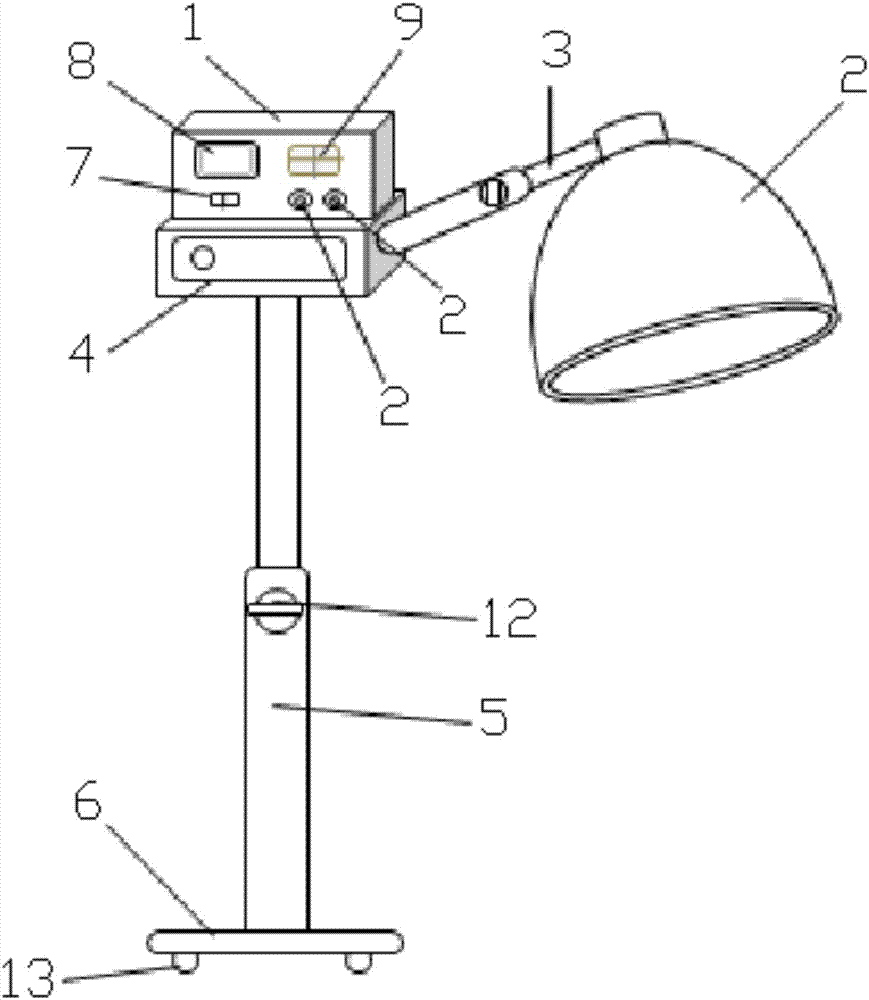

图2为本实用新型一种光子中医脱发治疗仪实施例一结构示意图。

图3为本实用新型一种光子中医脱发治疗仪头部照射器实施例一结构示意图。

图4为本实用新型一种光子中医脱发治疗仪头部照射器光源排布示意图。

图5为本实用新型一种光子中医脱发治疗仪口腔照射器结构示意图。

图6为本实用新型一种光子中医脱发治疗仪耳穴照射器结构示意图。

图7为本实用新型一种光子中医脱发治疗仪实施例二结构示意图。

图8本实用新型一种光子中医脱发治疗仪照射器实施例二结构示意图。

具体实施方式

实施例1

如图1-6所示，一种光子中医脱发治疗仪，包括控制器1、头部照射器2、连杆3、配件箱4、伸缩杆5和底座6，所述控制器1包括单片机系统、光源信号调制电路、光源驱动电路和电源电路，所述控制器1机壳前面（正面）板上设置有电源开关7、液晶显示屏8、操作按键9、口腔照射器接口插座10和耳穴照射器接口插座11，所述头部照射器2与控制器1通过连杆3连接，所述头部照射器2壳体内置头部照射装置14，所述头部照射装置14包括印制电路板15、安装在印制电路板上的照射器LED光源16、以及嵌入在LED灯珠上的光源透镜盖板17和头部照射器信号线18，所述照射器LED光源16采用三种波长范围分别为610-670nm、780-890nm和980-1064nm半导体发光二极管 (LED)作为组合照射光源，头部照射器总输出光功率为100～150mw，其安装在印制电路板上的排布如图4所示，所述口腔照射器接口插座10和耳穴照射器接口插座11分别电性连接有口腔照射器19和耳穴照射器24，所述口腔照射器19上设置有口腔照射壳体22、口腔照射器信号线23和口腔照射装置，所述口腔照射装置包括口腔照射器光源20和口腔照射器透镜21，所述口腔照射器19采用LED光源，其波长范围为610-670nm、输出光功率为10～20 mw，所述耳穴照射器24上设置有耳穴照射器壳体25、耳挂28和耳穴照射装置，所述耳穴照射装置包括耳穴照射光源26和耳穴照射器透镜27，所述耳穴照射器24采用LED光源，其波长范围为610-670nm,，输出光功率为20～30 mw，通过操作按键9输入操作指令，单片机系统输出模拟中医针灸刺激信号给光源信号调制电路和光源驱动电路，分别调制和驱动头部照射器2、口腔照射器19、耳穴照射器24输出治疗光束，所述伸缩杆5设置在底座6之上并与底座6固定连接，所述伸缩杆5上设置有用于调节头部照射器的高度的旋钮12，伸缩杆为二段式伸缩杆，伸缩杆包含有固定段和伸缩段，固定段上设置有螺孔，旋钮12为螺丝旋钮，旋钮拧入螺孔内，旋钮末端可以顶住伸缩段或者与伸缩段分离，从而实现头部照射器的高度调节，所述底座6设置有滚轮13。

本实施例1的有益效果：该光子中医脱发治疗仪，采用非接触式头部照射方式，患者可轻松、舒适地进行治疗，具有安全、卫生、无创伤、无交叉感染的优点，且当采用与药物配合治疗时，药物不会污染照射器。此外，本实施例1配置有配件箱，便于收纳仪器配件（如口腔照射器、耳穴照射器等），储存相关材料等。本疗法适用于治疗斑秃、脂溢性脱发、营养代谢异常性脱发、内分泌失调性脱发、紧张脑力劳动性脱发、精神性脱发等脱发类型。

实施例2

如图1、图4及图7-8所示，一种光子中医脱发治疗仪，包括头罩29、控制器1、电源开关7、连杆3、高度调节旋钮12、伸缩杆5、底座6，在头罩29壳体内安装有照射装置，所述照射装置包括头部照射器2、口腔照射器19、耳穴照射器24，所述头部照射器2内设置有电路板30，所述口腔照射器19和耳穴照射器24通过信号线分别与头部照射器2的电路板30连接，所述电源开关7设置在伸缩杆5上，在头部照射器2的电路板30上安装有电源模块31，所述电源模块31的电源线32通过连杆3与伸缩杆5上的电源开关7连接，所述控制器1装配在头罩29的壳体外，所述控制器1包括控制板33、安装在控制板33上的液晶显示屏34和操作按键35，所述控制板33通过信号线与电路板30连接。伸缩杆5设置在底座6之上与底座6固定连接，所述高度调节旋钮12设置在伸缩杆5上，伸缩杆为二段式伸缩杆，伸缩杆包含有固定段和伸缩段，固定段上设置有螺孔，旋钮12为螺丝旋钮，旋钮拧入螺孔内，旋钮末端可以顶住伸缩段或者与伸缩段分离，从而实现头部照射器的高度调节，所述底座6设置有滚轮13。

本实施例2的有益效果：本实施例2除了仪器装置结构与实施例1 不同外，其照射装置电性参数和控制器功能电路均与实施例1相同，故其治疗功效也与实施例1相同，但本实施例2简化了实施例1的结构，产品成本较低。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。
