改良型子宫输卵管超声造影床的制作方法

本实用新型涉及医用器材设备技术领域，具体地讲，涉及一种改良型子宫输卵管超声造影床。

背景技术：

二胎政策开放，需要行子宫输卵管造影的病人增多，由此，在医院的超声影像科，开展子宫输卵管超声造影检查的业务量也相对增加。

在对女性病人进行输卵管造影检查，以使检查女性病人的输卵管通畅与否时，则需要女性病人仰卧在带有截石位腿托架的造影床上，使得女性病人的双腿对应通过设置于相应造影床两侧的截石位腿托架被托起撑开，以使女性病人的阴部能最大限度的被暴露，以便于将所需要使用的宫腔管置入女性病人宫腔，再通过相应宫腔管向女性病人宫腔注入造影剂。

而所需要使用的造影床，一般包括床体及对称的设置于相应床体两侧中后部的截石位腿托架，此种结构的造影床，虽然使用广泛，但其依然具有一定的缺陷和不足。

具体来说，在临床工作中，此种结构的造影床仅适于使得病人处于截石位状态而给病人宫腔置管，却不适于使得病人平躺而给病人进行超声造影检查，故置管后则需将病人又移至另一检查床上进行超声造影检查，而在移动过程中，不仅会增加病人痛苦，也使得所置宫腔管有脱管的风险。

与此同时，两相应截石位托腿架向病床两侧撑开的间距不可调节，高度也不可调节，使得也不能适配胖瘦不同及腿长不同的女性病人使用。

藉此，现有技术有待改进。

技术实现要素：

本实用新型的目的在于克服上述现有技术之不足而提供的一种改良型子宫输卵管超声造影床。

本实用新型解决现有技术问题所采用的技术方案是：一种改良型子宫输卵管超声造影床，包括床板、立设于所述床板底部四角的脚撑及立设于所述床板两侧后端的截石位腿托架；

其中；所述床板的内部形成为中空容置腔，所述床板的后端面沿其宽度方向开设有一与所述中空容置腔相连通的抽拉口，所述中空容置腔内设有一可自所述抽拉口水平抽出的延长板。

下面对以上技术方案作进一步阐述：

优选地，所述床板的长度L1为1m-1.3m；所述延长板的长度L2为0.9m-1.2m。

优选地，所述延长板的宽度与所述抽拉口的宽度相适配，且所述延长板的连接端的两侧分别固设有一卡块；

当自所述抽拉口抽出所述延长板时，两所述卡块被限位于所述抽拉口内，以使所述延长板的连接端不可被抽离出至所述抽拉口外。

优选地，两所述截石位腿托架对称的立设于所述床板两侧后端。

优选地，每个所述截石位腿托架均包括一腿托及一用以支起所述腿托的支撑架；

其中，两所述支撑架均成型为L型结构，并均包括竖向设置的支撑杆及横向设置的连接于相应支撑杆底部的固定杆；

两所述腿托对应固设于两相应支撑杆的顶部；所述床板的底部后侧沿其宽度方向对称的固设有两延伸出至所述床板两侧端的插筒，两所述固定杆对应插至于两所述插筒，两所述插筒的筒口外壁分别固设有一旋入其内部以使锁紧相应固定杆的第一锁紧旋钮；

当拧松两所述第一锁紧旋钮时，两所述固定杆插入相应插筒内的插入深度可调，以使两所述腿托之间的间距可调。

优选地，两所述支撑杆均包括一与相应固定杆相连接的竖向连接杆及一设置于相应竖向连接杆上的竖向伸缩杆；

其中，两所述竖向连接杆的内部均形成为中空结构，两所述竖向伸缩杆对应插至于两中空结构的所述竖向连接杆内，两所述腿托对应固设于两所述竖向伸缩杆的顶部；两中空结构的所述竖向连接杆的上端外壁分别固设有一旋入其内部以使锁紧相应竖向伸缩杆的第二锁紧旋钮；

当拧松两所述第二锁紧旋钮时，两所述竖向伸缩杆的高度可调，以使两所述腿托的高度可调。

优选地，两所述腿托均包括一水平托板及一固设于相应水平托板上端面的软体塑胶材质制作的腿部垫块；

其中，两所述腿部垫块的中部均向下凹陷，以使形成为用以托起腿部的托起部。

优选地，所述床板的上端面的两侧边沿靠近其前端分别竖向固设有一扶手架，两所述扶手架均成型为倒U型。

优选地，所述床板的上端面粘设有一层暖垫，所述暖垫为棉质皮革材质制作。

优选地，四个所述脚撑的底部分别固设有一万向转动轮，每个所述万向转动轮上分别设有制动件。

本实用新型的有益效果是：

其一、本实用新型所提供的一种改良型子宫输卵管超声造影床，在实施时，一方面，在作为输卵管造影床使用的同时，因两所述截石位腿托架对应立设于所述床板两侧后端，如此，即使得方便医护人员站立在所述床板的后方近距离的更清楚的观察女性阴部的阴道插入口，继而使得能很准确的向女性病人宫腔进行置管，置管操作方便，也使得省时省力，另一方面，需要对女性病人进行造影检查时，将两所述截石位腿托架转动至所述床板下方，并抽出所述延长板，以使女性病人平躺即可，使得不用过床，使得置管及造影可在同一检查床上进行，也使得避免因女性病人下床移动而导致所插至的导管滑脱，进而，本实用新型一体多用，实用性强，使用效果好。

附图说明

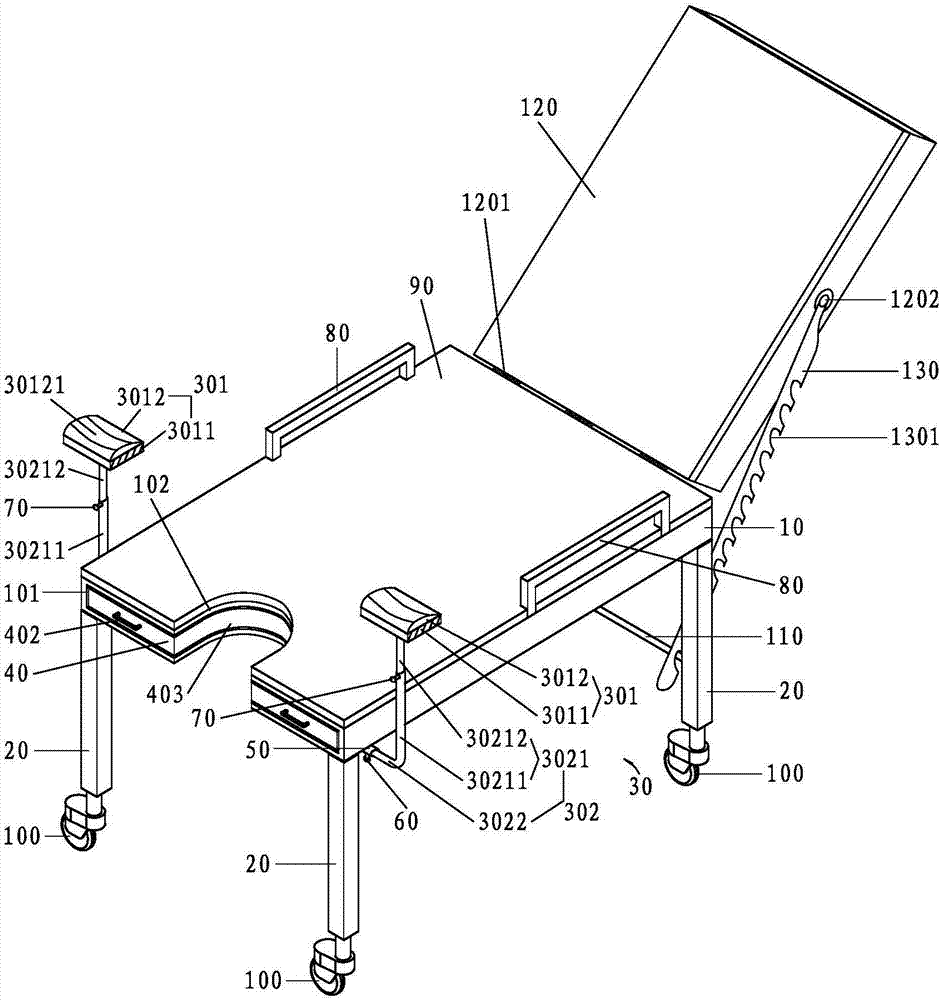

图1是本实用新型改良型子宫输卵管超声造影床的整体结构示意图；

图2是本实用新型改良型子宫输卵管超声造影床的使用状态图一；

图3是本实用新型改良型子宫输卵管超声造影床的使用状态图二；

图4是本实用新型改良型子宫输卵管超声造影床的使用状态图三；

图5是本实用新型实施例中，所述延长板的整体结构示意图；

本实用新型目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。

附图标号：

床板10；

抽拉口101；缺口槽A102；

脚撑20；

截石位腿托架30；

腿托301；水平托板3011；腿部垫块3012；托起部30121；支撑架302；支撑杆3021；竖向连接杆30211；竖向伸缩杆30212；固定杆3022；

延长板40；

卡块401；拉手402；缺口槽B403；

插筒50；

第一锁紧旋钮60；

第二锁紧旋钮70；

扶手架80；

暖垫90；

万向转动轮100；

限位杆110；

靠背120；

铰链1201；转轴1202；

调节板130；

卡固槽1301。

具体实施方式

以下将结合附图及具体实施例详细说明本实用新型的技术方案，以便更清楚、直观地理解本实用新型的发明实质。

结合图1、图2、图3、图4及图5所示；

本实用新型所提供的一种改良型子宫输卵管超声造影床，包括床板10、立设于所述床板10底部四角的脚撑20及立设于所述床板10两侧后端的截石位腿托架30；

其中；所述床板10的内部形成为中空容置腔，所述床板10的后端面沿其宽度方向开设有一与所述中空容置腔相连通的抽拉口101，所述中空容置腔内设有一可自所述抽拉口101水平抽出的延长板40。

基于上述所述，可以阐明的是，本实用新型所提供的一种改良型子宫输卵管超声造影床，在实施时，一方面，在作为输卵管造影床使用的同时，因两所述截石位腿托架30对应立设于所述床板10两侧后端，如此，即使得方便医护人员站立在所述床板10的后方近距离的更清楚的观察女性阴部的阴道插入口，继而使得能很准确的向女性病人宫腔进行置管，置管操作方便，也使得省时省力。

另一方面，需要对女性病人进行造影检查时，抽出所述延长板40，以使女性病人平躺即可，使得不用过床，使得置管及造影可在同一检查床上进行，也使得避免因女性病人下床移动而导致所插至的导管滑脱，进而，本实用新型一体多用，实用性强，使用效果好。

需要强调的是，在本技术方案中，所述床板10的长度L1为1m-1.3m；所述延长板40的长度L2为0.9m-1.2m。

并且，在具体实施时，所述延长板40的宽度与所述抽拉口101的宽度相适配，且所述延长板40的连接端的两侧分别固设有一卡块401；

当自所述抽拉口101抽出所述延长板40时，两所述卡块401被限位于所述抽拉口101内，以使所述延长板40的连接端不可被抽离出至所述抽拉口101外。

详细的，在本实施例中，所述中空容置腔的宽度则为所述延长板40的宽度与两所述卡块401的宽度之和，继而，在抽拉所述延长板40时，两所述卡块401则必然被卡在所述抽拉口101内，以使所述延长板40的连接端不可被抽离出至所述抽拉口101外。

并且，所述延长板40的后端的两侧分别固设有一拉手402；以使便于所述延长板40的抽拉。

需要说明的是，在本实施例中，两所述截石位腿托架30对称的立设于所述床板10两侧后端。

优选的，每个所述截石位腿托架30均包括一腿托301及一用以支起所述腿托301的支撑架302；

其中，两所述支撑架302均成型为L型结构，并均包括竖向设置的支撑杆3021及横向设置的连接于相应支撑杆3021底部的固定杆3022；

两所述腿托301对应固设于两相应支撑杆3021的顶部；所述床板10的底部后侧沿其宽度方向对称的固设有两延伸出至所述床板10两侧端的插筒50，两所述固定杆3022对应插至于两所述插筒50，两所述插筒50的筒口外壁分别固设有一旋入其内部以使锁紧相应固定杆3022的第一锁紧旋钮60；

当拧松两所述第一锁紧旋钮60时，两所述固定杆3022插入相应插筒50内的插入深度可调，以使两所述腿托301之间的间距可调。

如此，在女性病人两大腿对应被两相应腿托301托起时，即使得女性病人两大腿之间被撑开的距离可调，使得本实用新型的使用更具灵活性及使得本实用新型可适于胖瘦不同及腿长不同的女性病人使用。

并且，不使用两所述腿托301时，拧松两所述第一锁紧旋钮60，还可使得两所述腿托301被转动至所述床板10下方，以使在抽出所述延长板40，使女性病人平躺，可更佳便于给女性病人做造影检查。

且在本技术方案中，两所述支撑杆3021均包括一与相应固定杆3022相连接的竖向连接杆30211及一设置于相应竖向连接杆30211上的竖向伸缩杆30212；

其中，两所述竖向连接杆30211的内部均形成为中空结构，两所述竖向伸缩杆30212对应插至于两中空结构的所述竖向连接杆30211内，两所述腿托301对应固设于两所述竖向伸缩杆30212的顶部；两中空结构的所述竖向连接杆30211的上端外壁分别固设有一旋入其内部以使锁紧相应竖向伸缩杆30212的第二锁紧旋钮70；

当拧松两所述第二锁紧旋钮70时，两所述竖向伸缩杆30212的高度可调，以使两所述腿托301的高度可调。

如此，因两所述腿托301的高度可调，也使得女性病人两大腿的托起高度可调，使得本实用新型的使用更加具有灵活性。

从而，本实用新型的使用效果能得到有效提高。

在具体实施时，本实用新型的两所述腿托301则均包括一水平托板3011及一固设于相应水平托板3011上端面的软体塑胶材质制作的腿部垫块3012；

其中，两所述腿部垫块3012的中部均向下凹陷，以使形成为用以托起腿部的托起部30121。

如此，软体塑胶材质制作的所述腿部垫块3012则使得女性病人大腿托301起舒服，女性病人大腿被托起限位于所凹陷的所述托起部30121上，也使得女性病人大腿不易滑落。

从而，本实用新型的使用更加舒适及更具可靠性，也使得本实用新型的使用效果能达到最佳

需要补充的是，在本实施例中，所述床板10的上端面的两侧边沿靠近其前端分别竖向固设有一扶手架80，两所述扶手架80均成型为倒U型。

如此，所增设的扶手架80则便于女性病人从上床到躺在所述床板10上，均可进行手扶，以避免重心不稳而跌倒。

并且，在本技术方案中，所述床板10的上端面粘设有一层暖垫90，所述暖垫90为棉质皮革材质制作。

如此，所增设的暖垫90则使得女性病人躺在所述床板10上舒适，不会因为所述床板10冰凉而感冒。

同时，在本实施例中，四个所述脚撑20的底部分别固设有一万向转动轮100，每个所述万向转动轮100上分别设有制动件。

如此，所增设的万向转动轮100则便于本实用新型的推移，使得省力，所增设的制动件则便于本实用新型的固定。

并且，在本技术方案中，所述床板10、脚撑20及所述支撑架302均为不锈钢材质制作，且所述床板10的底部固设有承重块(未图示)，以使本实用新型稳固性好，使得在抽拉出所述延长板40，女性病人大腿放在所述延长板40上时，本实用新型不易因重心不稳而前倾及前翻。

进一步需要补充的是，在本技术方案中，所述床板10的后端中部自其上端面至其下端面开设有一缺口槽A102，所述延长板40的后端中部自其上端面至其下端面开设有一与所述缺口槽A102位置相对的缺口槽B403；

如此，当病人躺在本实用新型上，其两腿对应架设于两所述腿托301上时，其臀部则会刚好落在所述缺口槽A102上，以使便于在将所需要使用的宫腔管置入女性病人宫腔时，其阴道内流出的残液则可通过所述缺口槽A102及所述缺口槽B403流下至放置于所述缺口槽A102下方的垃圾桶内，以使避免弄脏所述床板10。

并且，本实用新型还包括一限位杆110、一靠背120及两调节板130；所述固定杆3022固设于位于所述床板10的前端的两所述脚撑20的中部之间，所述靠背120的连接端的边沿通过铰链1201与所述床板10的前端边沿相铰接，所述靠背120的两侧边沿的中部分别固设有一转轴1202，两所述调节板130的上端连接端分别与所述靠背120的两侧边沿相贴合，且两所述调节板130的上端连接端分别与相应位置的所述转轴1202转动连接，两所述调节板130的背对所述床板10的一侧沿其长度方向对称的开设有多个开口倾斜朝下的卡固槽1301；

当将同一水平位置的两所述卡固槽1301卡放于所述限位杆110上时，所述靠背120可被托起固定。

换言之，当将任意处于同一水平位置的两所述卡固槽1301卡放于所述限位杆110上时，所述靠背120则均可被托起固定。

如此，则使得所述靠背120的倾斜度可调，使得方便不同病人使用。

其他实施例等，在此，不做一一举例说明。

综上所述，本实用新型所提供的一种改良型子宫输卵管超声造影床，在实施时，一方面，在作为输卵管造影床使用的同时，因两所述截石位腿托架30对应立设于所述床板10两侧后端，如此，即使得方便医护人员站立在所述床板10的后方近距离的更清楚的观察女性阴部的阴道插入口，继而使得能很准确的向女性病人宫腔进行置管，置管操作方便，也使得省时省力，另一方面，在需要对女性病人进行造影检查时，则将两所述截石位腿托架30转动至所述床板10下方，并抽出所述延长板40，以使女性病人平躺即可，使得不用过床，使得置管及造影可在同一检查床上进行，也使得避免因女性病人下床移动而导致所插至的导管滑脱，进而，本实用新型一体多用，实用性强，使用效果好。

此外，在本实用新型的技术方案中，一方面，当拧松两所述第一锁紧旋钮60时，两所述固定杆3022插入相应插筒50内的插入深度可调，使得两所述腿托301之间的间距可调，如此，在女性病人两大腿对应被两相应腿托301托起时，即使得女性病人两大腿之间被撑开的距离可调，使得本实用新型的使用具有灵活性及使得本实用新型可适于胖瘦不同及腿长不同的女性病人使用，另一方面，当拧松两所述第二锁紧旋钮70时，两所述竖向伸缩杆30212的高度可调，使得两所述腿托301的高度可调，如此，即使得女性病人两大腿的托起高度可调，使得本实用新型的使用更加具有灵活性，从而，本实用新型的使用效果能得到有效提高。

再次，在本实施例中，一方面，当拧松两所述第一锁紧旋钮60，以使两所述固定杆3022转动一百八十度时，即使得两所述支撑杆3021及固定于两所述支撑杆3021顶部的相应腿托301可被旋转至落在所述床板10床沿下方，此时，即使得两所述截石位腿托架30不占用所述床板10上部空间，使得本实用新型作为普通检查床使用时，也不妨碍医护人员在女性病人身上作检查，另一方面，软体塑胶材质制作的所述腿部垫块3012则使得女性病人大腿托起舒服，女性病人大腿被托起限位于所凹陷的所述托起部30121上，也使得女性病人大腿不易滑落，从而，本实用新型的使用更加舒适及更具可靠性，也使得本实用新型的使用效果能达到最佳。

相应的，本实用新型的整体结构简单，易实施，易操作，实用性强，专用性强，在结构的改进及技术的改进中，均不需要增加太多的成本，使得本实用新型必然具有很好的市场推广价值，本实用新型会非常的受欢迎，能得到有效普及。

以上所述仅为本实用新型的优选实施例，并非因此限制本实用新型的专利保护范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程的变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。
