轮椅的制作方法

本发明属于运输工具领域，具体的讲涉及一种轮椅。

背景技术：

轮椅是康复的重要工具，它不仅是肢体伤残者的代步工具，更重要的是使他们借助于轮椅进行身体锻炼和参与社会活动。有些脖子支撑力明显减弱的病人，外出时需要帮扶着头，没有头靠极不方便。但是目前市面上带头靠的轮椅椅垫、背靠、头靠用的是海绵+皮革，夏天热时不透气，不利于夏天的使用。

技术实现要素：

为了解决以上问题，本发明提供了一种可以四季使用的带头靠的轮椅。该轮椅的头靠比较容易拆卸，而且可以根据季节不同进行更换。

本发明的目的是由以下技术方案实现的：

一种轮椅，包括：底座、背靠、脚靠、扶手、前轮、后轮、刹车、把手，所述扶手上部安装方便打开的盖体，扶手为上部开口的槽，槽内安装支杆，支杆一端与扶手靠近背靠的一端铰接；在需要头靠的时候，打开盖体，竖起支杆，把头靠的两端套在两根支杆的自由端即可，所述头靠可随着背靠进行前后调整。

进一步的，本发明的目的还可以由以下技术方案实现：

所述支杆为可伸缩并固定的多段结构。

所述支杆的多段结构之间通过螺纹或者卡扣固定。

所述扶手远离背靠的一端设有开口，开口方向对着底座，所述支杆自由端可横向弯折，并伸出至开口外面。

所述扶手上部与盖体的一侧相应位置铰接。

所述扶手远离底座的一侧与盖体的相应位置铰接。

本发明通过在扶手的内部安装支杆，支杆跟扶手靠近背靠的一端铰接，在需要头靠的时候，打开盖体，将支杆撑起，把头靠的两端套在两根支杆的自由端即可。不需要头靠的时候，把支杆收起，跟没有头靠的轮椅一样使用。而且支杆的自由端可以横向弯折并伸出开口外面，在不需要头靠的时候，如果是下坡路，病人抓着支杆的自由端比较方便。头靠根据需要可以准备冬夏两种，夏天不热冬天不冷。头靠可以就地取材，选用合适的枕头或靠枕，在枕头或靠枕的两端留下插放支杆的孔即可。另外，在不需要头靠的时候，可将头靠放在病人的背后或者侧面，以便病人的坐姿更舒服。支杆的自由端可以横向弯折，方便固定头靠，并将头靠的位置左右调整以方便病人更舒服的靠在上面。支杆为可伸缩并固定的多段结构。方便头靠的位置上下调整以方便病人更舒服的靠在上面。

本发明的有益效果

1)本发明的头靠可以拆卸并更换，方便不同病人的使用，而且方便不同季节的使用。

2)支杆为可伸缩并固定的多段结构，方便头靠的位置上下调整以方便病人更舒服的靠在上面。

3)支杆自由端可横向弯折，方便固定头靠，并将头靠的位置左右调整以方便病人更舒服的靠在上面。支杆自由端伸出至开口外面，方便病人下坡时进行抓握。开口的存在方便打开盖体。

4)扶手上部开口的槽和盖体的配合方便支杆的存放或撑起。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作一简单地介绍，显而易见地，下面描述中的附图是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

图1为本发明的结构示意图。

图2为图1中所述头靠拿走时的结构示意图。

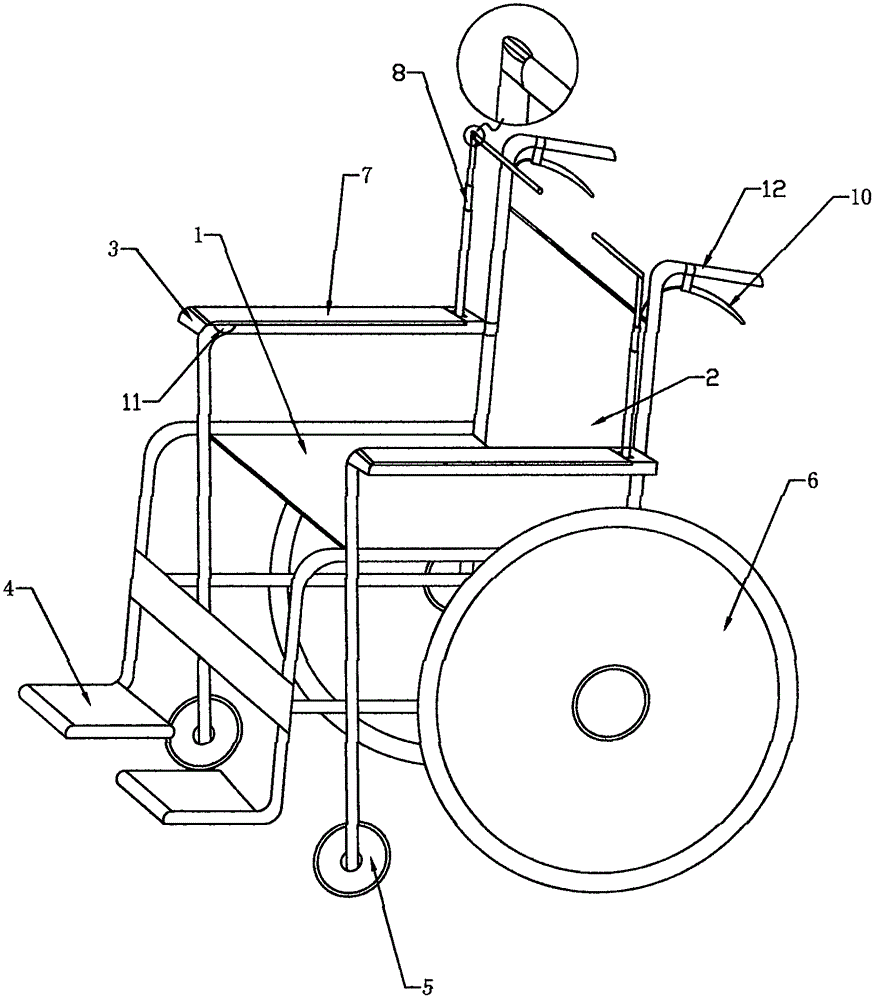

图3为图1中所述支杆自由端横向弯折，并伸出至开口外面的结构示意图。

图4为图1中所述支杆收起，盖体打开时的结构示意图。

图5为图1中所述支杆收起，盖体关闭时的结构示意图。

图中标号：1为底座，2为背靠，3为扶手，4为脚靠，5为前轮，6为后轮，7为盖体，8为支杆，9为头靠，10为刹车，11为开口，12为把手。

具体实施方式

为使本发明实施例的目的、技术方案和优点更加清楚，下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

如图1～5所示，为本发明轮椅的一种实施方式，包括：底座1、背靠2、脚靠4、扶手3、前轮5、后轮6、刹车10、把手12，其特征在于，所述扶手3上部安装方便打开的盖体7，扶手3为上部开口的槽，槽内安装支杆8，支杆8一端与扶手3靠近背靠2的一端铰接；盖体7和槽的配合方便支杆8的收起或者撑开。在需要头靠9的时候，打开盖体7，竖起支杆8，把头靠的两端套在两根支杆8的自由端即可，所述头靠9可随着背靠2进行前后调整。本发明的头靠9可以拆卸并更换，方便不同病人的使用，而且方便不同季节的使用。

进一步的，如图1、图2、图4所示，本实施例所述支杆8为可伸缩并固定的多段结构。方便头靠9的位置上下调整以方便病人更舒服的靠在上面。也方便支杆8不用时收起来不占空间。本实施例给出的是3段式结构，实际应用中可根据需要做成2段，4段等。

进一步的，本实施例所述支杆8的多段结构之间通过常用螺纹或者卡扣固定。实际应用中也可以为其它伸缩式固定结构。

进一步的，本实施例所述扶手3远离背靠2的一端设有开口11，开口11方向对着底座1，所述支杆8自由端可横向弯折，并伸出至开口11外面。支杆8自由端可横向弯折，方便固定头靠9，并将头靠9的位置左右调整以方便病人更舒服的靠在上面。支杆自由端伸出至开口外面，方便病人下坡时进行抓握。开口的存在还方便打开盖体。

进一步的，本实施例所述扶手3上部与盖体7的一侧相应位置铰接。铰接方便打开盖体7进行支杆8的撑起或存放。

进一步的，本实施例所述扶手3远离底座1的一侧与盖体7的相应位置铰接。

最后应说明的是：以上实施例仅用以说明本发明的技术方案，而非对其限制；本发明所提及而未详述的内容均为公知常识，尽管参照前述实施例对本发明进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
