一种皮肤科多功能诊疗台的制作方法

本发明涉及皮肤科诊疗设备技术领域，具体为一种皮肤科多功能诊疗台。

背景技术：

目前在皮肤科的临床工作中，医生在进行检查和治疗时会使用大量的器械和仪器，医生常用的器械往往会因存放混乱，而造成医务人员的工作难度，各种诊疗器械单独存放又会占用过大的空间，现有的诊疗台结构过于简单，功能过于单一，无法满足现在的使用要求。

技术实现要素：

本发明要解决的技术问题是克服现有的缺陷，提供一种皮肤科多功能诊疗台，可以进行收缩，适应小的存放空间，不占用位置，能进行全身的皮肤扫描成像，便于观察病情，同时可以使用清刮器进行皮肤处理，可以有效解决背景技术中的问题。

为实现上述目的，本发明提供如下技术方案：一种皮肤科多功能诊疗台，包括柜体，所述柜体的右侧面设有储放仓，所述柜体上表面右侧边缘设有控制盒，所述柜体的上表面设有活动板，所述柜体的上表面右侧中部边缘设有轴座，所述轴座的轴腔内设有活动轴，所述活动轴的中部设有定位板，所述活动轴的端部设有套杆，所述套杆的左端设有摄像器，所述摄像器的下端边缘设有环形的LED灯条。

作为本发明的一种优选技术方案，所述活动板下表面左侧两角设有支腿，所述活动板的左侧面中部设有拉环。

作为本发明的一种优选技术方案，所述柜体的上表面前后侧边缘设有滑槽，所述活动板前后端的右侧边缘设有与滑槽滑动配合的滑轮，所述柜体上表面的左侧边缘设有定位槽。

作为本发明的一种优选技术方案，所述摄像器的前侧面设有固定板，所述固定板的前端通孔内设有管套，所述固定板上方的摄像器前侧面设有固定座，所述固定座上设有中部穿过套管下端裸露至套管下方的弹性绳，所述弹性绳的下端设有挡板，所述挡板的下侧面设有清刮器。

作为本发明的一种优选技术方案，所述控制盒包括控制开关和显示屏，所述控制开关的输入端与外部电源的输出端相连，所述控制开关的输出端分别与摄像器和LED灯条的输入端相连，所述摄像器的输出端与显示屏的输入端相连。

与现有技术相比，本发明的有益效果是：本皮肤科多功能诊疗台的活动板能沿滑槽进行滑动，收起时节省了一定的空间，便于存放，活动轴在轴座内能进行转动，同时套杆可伸缩，便于摄像器对全身定位扫描，LED灯条提供了照明效果，储放仓方便医疗物品的存放，弹性绳的设置防止了清刮器的混乱放置，提高了医疗人员的工作效率。

附图说明

图1为本发明结构示意图；

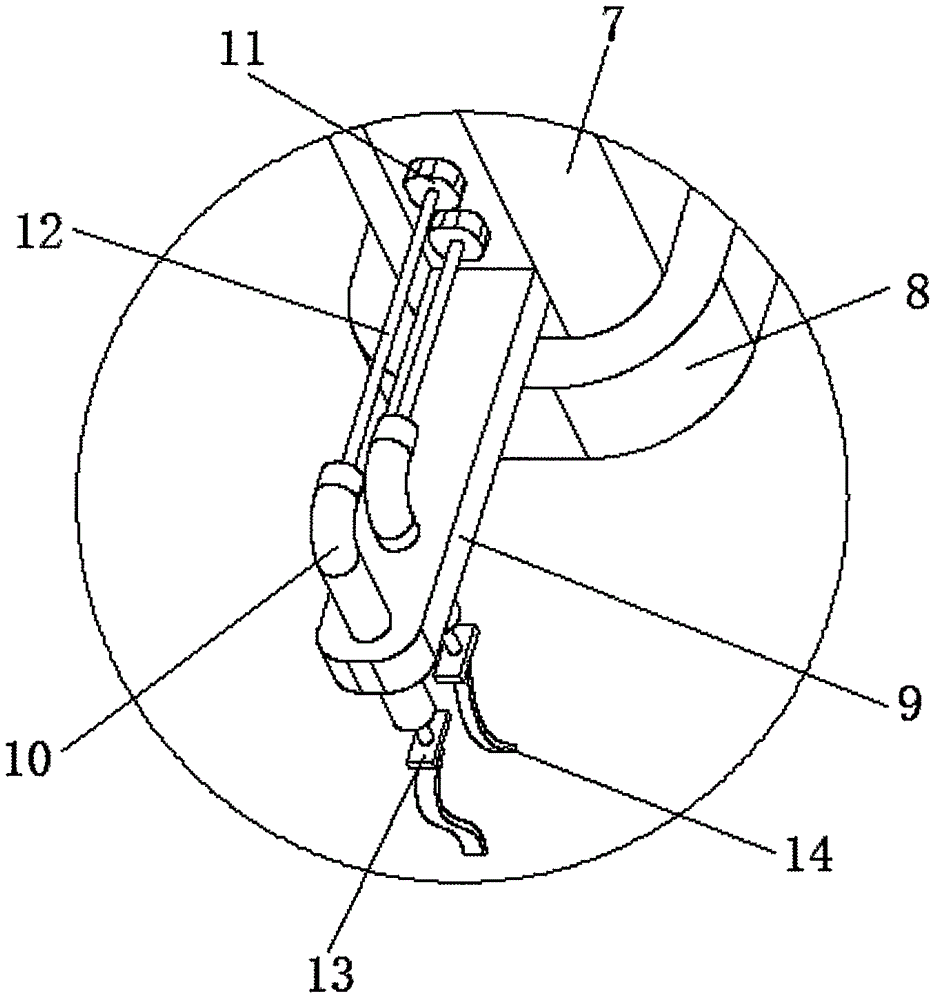

图2为本发明A处结构放大示意图；

图3为本发明电器原理示意图。

图中：1柜体、101储放仓、102滑槽、103定位槽、2控制盒、201控制开关、202显示屏、3活动板、301支腿、302拉环、4轴座、5活动轴、501定位板、6套杆、7摄像器、8LED灯条、9固定板、10管套、11固定座、12弹性绳、13挡板、14清刮器。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，本发明提供一种技术方案：一种皮肤科多功能诊疗台，包括柜体1，柜体1的右侧面设有储放仓101，储放仓101方便医疗物品的存放，柜体1上表面右侧边缘设有控制盒2，柜体1的上表面设有活动板3，活动板3下表面左侧两角设有支腿301，活动板3的左侧面中部设有拉环302，柜体1的上表面前后侧边缘设有滑槽102，活动板3前后端的右侧边缘设有与滑槽102滑动配合的滑轮，柜体1上表面的左侧边缘设有定位槽103，定位槽103为柜体1边缘位置向下凿出的深度与活动板3厚度相等的阶梯面，滑轮滑至定位槽103处下落，使活动板3的上表面与柜体1的上表面水平，活动板3能沿滑槽102进行滑动，收起时节省了一定的空间，便于存放，柜体1的上表面右侧中部边缘设有轴座4，轴座4的轴腔内设有活动轴5，活动轴5的中部设有定位板501，活动轴5的端部设有套杆6，套杆6的左端设有摄像器7，摄像器7的下端边缘设有环形的LED灯条8，LED灯条8提供了照明效果，摄像器7的前侧面设有固定板9，固定板9的前端通孔内设有管套10，固定板9上方的摄像器7前侧面设有固定座11，固定座11上设有中部穿过套管10下端裸露至套管10下方的弹性绳12，弹性绳12的下端设有挡板13，挡板13的下侧面设有清刮器14，弹性绳12的设置防止了清刮器14的混乱放置，控制盒2包括控制开关201和显示屏202，控制开关201的输入端与外部电源的输出端相连，控制开关201的输出端分别与摄像器7和LED灯条8的输入端相连，摄像器7的输出端与显示屏202的输入端相连，活动轴5在轴座4内能进行转动，同时套杆6可伸缩，便于摄像器7对全身定位扫描，提高了医疗人员的工作效率。

在使用时：拉动拉环302，活动板3沿滑槽102进行滑动，移动至与柜体1上表面平，患者躺上，转动活动轴5同时抽拉套杆6，调整摄像器7至合适位置，使用清刮器14时拉动挡板13使弹性绳12变长，不用时松开弹性绳12收缩，挡板13卡至管套10的下端口。

本发明活动板3可以进行收缩，适应小的存放空间，不占用位置，能进行全身的皮肤扫描成像，便于观察病情，同时可以使用清刮器14进行皮肤处理，使用方便，提高了医护人员的工作效率。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
