一种X光传统牙片定位器的制作方法

本发明涉及牙科医疗器具，尤其涉及一种X光传统牙片定位器。

背景技术：

众所周知，目前口腔科X光牙片照相，需要用手、镊子或笨拙的夹片器夹住X光牙片进入口腔，然后，放射头在口外照相，很难准确对正牙片，病人手持也不方便，不卫生，同时，异物感强不利于照相，照片不清晰。

因此，针对现有技术存在的这些问题，研发一种操作安全、准确度高、安全卫生、病人手持方便、放射头容易对准牙片放射且可对口腔内的牙齿进行全方位的放射的X光传统牙片定位器，具有重要的意义。

技术实现要素：

鉴于以上所述现有技术的缺点，本发明的目的在于提供一种操作安全、准确度高、安全卫生、病人手持方便、放射头容易对准牙片放射且可对口腔内的牙齿进行全方位的放射的X光传统牙片定位器，用于解决现有技术中的问题。

本发明的技术方案为：

一种X光传统牙片定位器，包括定位框、第一后牙夹片架、第二后牙夹片架、前牙夹片架；

所述定位框包括两个同心圆，所述同心圆之间通过连接杆固定连接；

所述第一后牙夹片架包括手持部、插杆、夹片部，所述夹片部包括持片板和压片模块，所述压片模块与持片板通过胶水粘结，所述持片板背部设有咬合部，所述手持部、插杆、持片板、咬合部注塑一体成型，所述手持部两侧表面均设有若干防滑加强筋；

所述前牙夹片架包括插杆、夹片部，所述夹片部包括持片板和压片模块，所述压片模块与持片板通过胶水粘结，所述持片板背部设有咬合部，所述插杆、持片板、咬合部注塑一体成型；

所述第二后牙夹片架与第一后牙夹片架呈镜面对称结构；

所述咬合部表面设有若干方形凸点和尖齿状凸点，所述方形凸点和尖齿状凸点相互之间间隔排设。

进一步的，所述定位框外周圆上设有一方孔，所述插杆插入所述方孔内。

进一步的，所述定位框的中心高度与X光牙片固定后的中心高度相同。

进一步的，所述牙片定位器材料为PVC材料。

本发明的有益效果在于：

(1)本发明手持部两侧表面均设有若干防滑加强筋，可以防止手持时脱落，造成对口腔的伤害；咬合部表面设有若干方形凸点和尖齿状凸点，该方形凸点和尖齿状凸点可有助于牙齿咬住该定位器，防止定位器在口内牙齿间打滑，增加操作安全、准确度；

(2)本发明小巧玲珑、结构简单、进入口腔内的部分异物感小、且可一次性使用、安全卫生、病人手持方便、放射头容易对准牙片放射，可对口腔内的牙齿进行全方位的放射。

附图说明

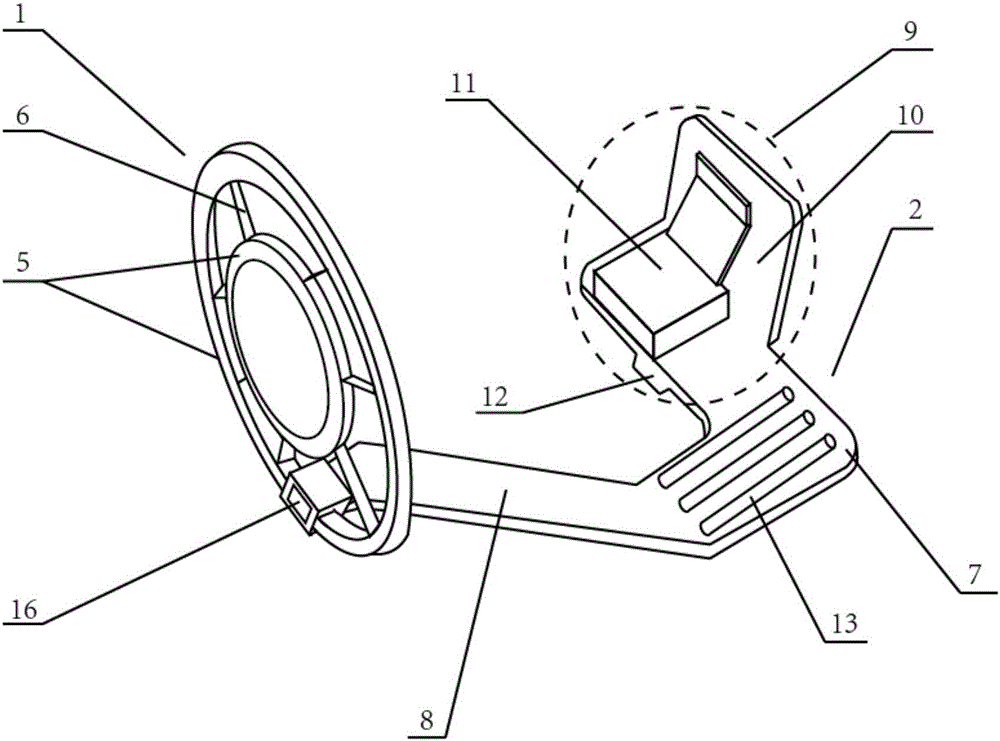

图1为用于左后上牙、右后下牙的X光传统牙片定位器的结构示意图；

图2为用于左后下牙、右后上牙的X光传统牙片定位器的结构示意图；

图3为用于前上下牙的X光传统牙片定位器的结构示意图；

图4为咬合部的结构示意图。

其中：

1、定位框 2、第一后牙夹片架 3、第二后牙夹片架

4、前牙夹片架 5、同心圆 6、连接杆

7、手持部 8、插杆 9、夹片部

10、持片板 11、压片模块 12、咬合部

13、防滑加强筋 14、方形凸点 15、尖齿状凸点

16、方孔

具体实施方式

为了使本发明的内容更容易被清楚地理解，下面根据具体实施例，对本发明作进一步详细的说明。

根据图1、2、3、4所示，一种X光传统牙片定位器，包括定位框1、第一后牙夹片架2、第二后牙夹片架3、前牙夹片架4；

所述定位框1包括两个同心圆5，所述同心圆5之间通过连接杆6固定连接；

所述第一后牙夹片架2包括手持部7、插杆8、夹片部9，所述夹片部9包括持片板10和压片模块11，所述压片模块11与持片板10通过胶水粘结，所述持片板10背部设有咬合部12，所述手持部7、插杆8、持片板10、咬合部12注塑一体成型，所述手持部7两侧表面均设有若干防滑加强筋13；

所述前牙夹片架4包括插杆8、夹片部9，所述夹片部9包括持片板10和压片模块11，所述压片模块11与持片板10通过胶水粘结，所述持片板10背部设有咬合部12，所述插杆8、持片板10、咬合部10注塑一体成型；

所述第二后牙夹片架3与第一后牙夹片架2呈镜面对称结构；

所述咬合部12表面设有若干方形凸点14和尖齿状凸点15，所述方形凸点14和尖齿状凸点15相互之间间隔排设。

需要指出的是，所述定位框1外周圆上设有一方孔16，所述插杆8插入所述方孔16内。

需要指出的是，所述定位框1的中心高度与X光牙片固定后的中心高度相同。

需要指出的是，所述牙片定位器材料为PVC材料。

在治疗左后上牙、右后下牙时，使用如图1所示的定位器，将X光牙片插在持片板10和压片模块11之间，手握手持部7将X光牙片放入口腔内，让病人的病牙咬住咬合部12表面的凸点，以防止因手持不稳而造成X光牙片在口腔内晃动，放射头对准定位框1，拍摄时摄像头平行对准同心圆5即可。

在治疗左后下牙、右后上牙时，使用如图2所示的定位器，将X光牙片插在持片板10和压片模块11之间，手握手持部7将X光牙片放入口腔内，让病人的病牙咬住咬合部12表面的凸点，以防止因手持不稳而造成X光牙片在口腔内晃动，放射头对准定位框1，拍摄时摄像头平行对准同心圆5即可。

在治疗前上下牙时，使用如图3所示的定位器，将X光牙片插在持片板10和压片模块11之间，将X光牙片放入口腔内，让病人的病牙咬住咬合部12表面的凸点，以防止因手持不稳而造成X光牙片在口腔内晃动，放射头对准定位框1，拍摄时摄像头平行对准同心圆5即可。

综上所述，本发明手持部两侧表面均设有若干防滑加强筋，可以防止手持时脱落，造成对口腔的伤害；咬合部表面设有若干方形凸点和尖齿状凸点，该方形凸点和尖齿状凸点可有助于牙齿咬住该定位器，防止定位器在口内牙齿间打滑，增加操作安全、准确度；本发明小巧玲珑、结构简单、进入口腔内的部分异物感小、且可一次性使用、安全卫生、病人手持方便、放射头容易对准牙片放射，可对口腔内的牙齿进行全方位的放射。

以上对本发明的一个实施例进行了详细说明，但所述内容仅为本发明的较佳实施例，不能被认为用于限定本发明的实施范围。凡依本发明申请范围所作的均等变化与改进等，均应仍归属于本发明的专利涵盖范围之内。
