一种蒸汽浴室柜的制作方法

本发明涉及一种用于在浴室里对浴室用品进行高温杀菌的蒸汽浴室柜，属于浴室柜的优化技术。

背景技术：

浴室柜主要用于存放洗漱用品，毛巾通常挂在毛巾架上。在阴雨季节空气湿度较大时，毛巾虽然挂在毛巾架上，但很难干燥导致容易滋生细菌。洗漱用品中的牙刷也很容易滋生细菌，另外，化妆用品例如毛刷也容易滋生细菌。虽然拿到太阳下晒能够及时让这些物品保持干燥，并能够利用太阳光中的紫外线杀菌，但每次用过后都要把这些物品拿出去晒太阳比较麻烦。

因此，需要寻找一种能够对浴室中容易滋生细菌的物品进行杀菌的设备。

技术实现要素：

本发明的目的是：提供一种用于对毛巾、浴巾、牙刷、化妆毛刷等容易滋生细菌的物品进行杀菌的浴室柜。

本发明的技术方案是：一种蒸汽浴室柜，主要由柜体、蒸汽发生器1、供水箱2、集水箱3、漏斗4以及水泵组成，水泵的进水端连接一条延伸到供水箱里的软管，水泵的出水端通过管道与安置在柜体内侧上部的蒸汽发生器相连，蒸汽发生器里设有电加热管，蒸汽发生器表面设有蒸汽孔，蒸汽从蒸汽发生器出来进入柜体内，在柜体内壁上方设置毛巾架5用于放置毛巾和/或浴巾，供水箱和箱水箱并排安置在柜体内腔的底壁上，在柜体内腔还设有带格栅的支撑架，在支撑架下方、供水箱和集水箱上方的柜体内腔还设有自柜门向柜背方向倾斜向下的集水板11，集水板与柜体背板间留有空隙，漏斗安置在集水箱上方，集水箱上方的集水板上流下来的水先流进漏斗，再从漏斗底部向下流进集水箱；在集水板与柜体背板之间的空隙设置引水槽12，引水槽的出水端延伸到漏斗上方，使供水箱上方的集水板上流下来的水先进入引水槽，再从引水槽流到漏斗，再流进集水箱；在漏斗底部和引水槽底部铺设过滤棉；在供水箱里设置浮球阀，将供水箱与水源连通，当供水箱里的水位高于预先设定的水位上限，浮球阀关闭停止进水，当供水箱里的水位低于预先设定的水位下限，浮球阀打开进水。

在柜体外壁设有一个封闭的臭氧室，在臭氧室里设有臭氧发生器，臭氧室通过一条臭氧管与柜体内腔连通，所述的毛巾架5中空，毛巾架5上设有多个开口朝下的毛巾架孔，毛巾架的一个支管从臭氧管位于柜体内的一端插入臭氧管，使臭氧发生器产生的臭氧进入毛巾架内腔，再从毛巾架孔向下逸出。

在毛巾架内腔设有PTC加热管，按下开关键后，水泵和蒸汽发生器工作N分钟，然后臭氧发生器工作M分钟，间隔P分钟，PTC加热管再工作Q分钟。

有益效果：

1、在柜体内设置蒸汽发生室，通过产生高温的蒸汽来对柜体内的物品进行杀菌，再通过臭氧进一步杀菌，最后通过PTC加热管发热帮助物体进行干燥。

附图说明

图1是本发明的立体外观示意图；

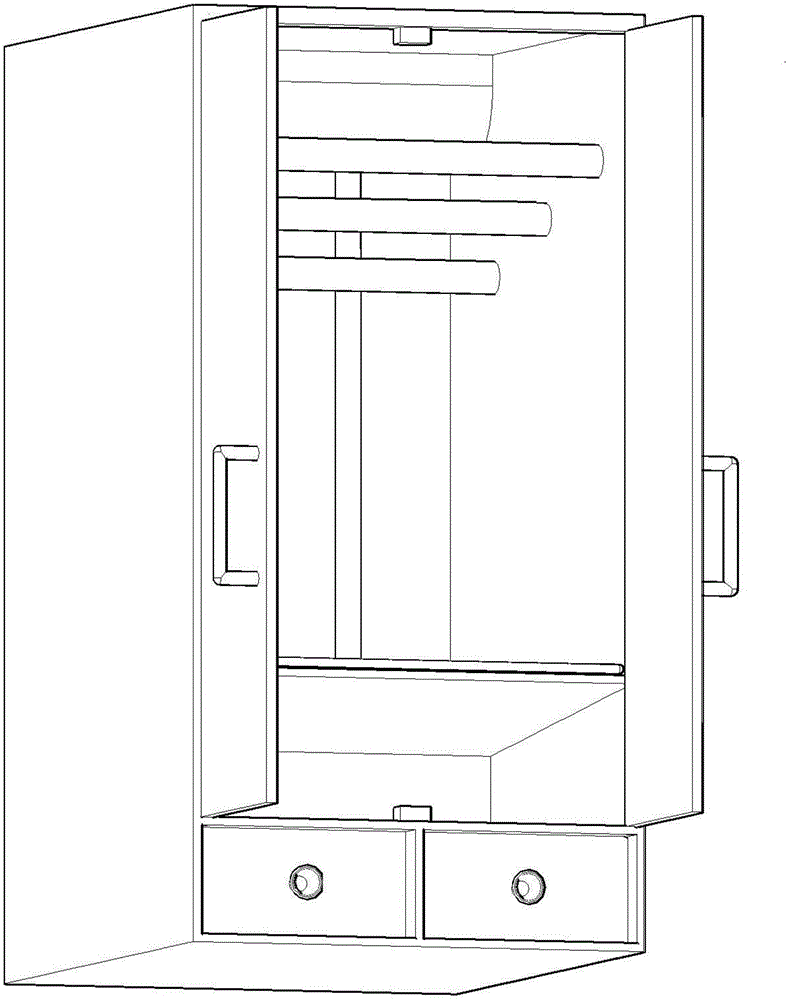

图2是本发明打开门后的示意图；

图3是本发明的局部立体剖示图；

图4是本发明的局部剖示图。

具体实施方式

如图1到图4所示，一种蒸汽浴室柜，主要由柜体、蒸汽发生器1、供水箱2、集水箱3、漏斗4以及水泵组成，水泵的进水端连接一条延伸到供水箱里的软管，水泵的出水端通过管道与安置在柜体内侧上部的蒸汽发生器相连，蒸汽发生器里设有电加热管，蒸汽发生器表面设有蒸汽孔，蒸汽从蒸汽发生器出来进入柜体内，在柜体内壁上方设置毛巾架5用于放置毛巾和/或浴巾，供水箱和箱水箱并排安置在柜体内腔的底壁上，在柜体内腔还设有带格栅的支撑架，在支撑架下方、供水箱和集水箱上方的柜体内腔还设有自柜门向柜背方向倾斜向下的集水板11，集水板与柜体背板间留有空隙，漏斗安置在集水箱上方，集水箱上方的集水板上流下来的水先流进漏斗，再从漏斗底部向下流进集水箱；在集水板与柜体背板之间的空隙设置引水槽12，引水槽的出水端延伸到漏斗上方，使供水箱上方的集水板上流下来的水先进入引水槽，再从引水槽流到漏斗，再流进集水箱。在漏斗底部和引水槽底部铺设过滤棉；在供水箱里设置浮球阀，将供水箱与水源连通，当供水箱里的水位高于预先设定的水位上限，浮球阀关闭停止进水，当供水箱里的水位低于预先设定的水位下限，浮球阀打开进水。浮球阀选用马桶常用的浮球阀，其安装连接方式同安装在马桶的水箱里的方式一致。

在柜体外壁设有一个封闭的臭氧室，在臭氧室里设有臭氧发生器，臭氧室通过一条臭氧管与柜体内腔连通，所述的毛巾架5中空，毛巾架5上设有多个开口朝下的毛巾架孔，毛巾架5的一个支管从臭氧管位于柜体内的一端插入臭氧管，使臭氧发生器产生的臭氧进入毛巾架内腔，再从毛巾架孔向下逸出。

在毛巾架内腔设有PTC加热管，按下开关键后，水泵和蒸汽发生器工作N分钟，然后臭氧发生器工作M分钟，间隔P分钟，PTC加热管再工作Q分钟。所述的N分钟通常为20-30分钟，所述的M分钟通常为5-20分钟；所述的P分钟通常为5-10分钟，所述的Q分钟通常为40-100分钟。

水泵、蒸汽发生室、臭氧发生器、PTC加热管都通过导线与电源相连，在导线上设有开关，开关设在柜体外壁。

将用完的毛巾、浴巾挂到毛巾架上，将用完的牙刷、化妆毛刷等放到支撑架上，在供水箱内注水，打开设在柜体外壁的开关，水泵和蒸汽发生器工作N分钟，水泵将水从供水箱泵进蒸汽发生器，蒸汽发生器将水转化成水蒸汽，水蒸汽从蒸汽发生器表面的蒸汽孔向下逸出对柜体内的物品进行高温杀菌，然后臭氧发生器工作，产生的臭氧通过臭氧管进入毛巾架内腔，再从毛巾架孔向下逸出进入柜体内，对柜体内的物品进行消毒杀菌，由于柜体内的空气较为潮湿，臭氧的特性得以更好的发挥，杀菌效果较为理想。臭氧杀菌M分钟后，间隔P分钟，等柜体内的水蒸汽冷凝成水向下流入集水箱，再启动PTC加热管工作Q分钟，帮助物体干燥，所产生的水蒸汽遇到集水板后冷凝成水向下流到集水箱中，柜体内壁及其它部件上产生的冷凝水也向下流到集水板上，再从集水板上经漏斗流进集水箱。

集水箱设有顶盖，漏斗的下部向下穿过集水箱的顶盖进入集水箱内。

上述实施例仅是用来说明解释本发明的用途，而并非是对本发明的限制，本技术领域的普通技术人员，在本发明的实质范围内，做出各种变化或替代，也应属于本发明的保护范畴。
