一种易调节精神科喂药器的制作方法

本发明属于精神科医疗器械技术领域，涉及一种易调节精神科喂药器。

背景技术：

在长期的临床实践中，对于医护人员在为情绪激动的患者喂药时，患者经常把导管咬住，为了方便抽出导管，因此一般导管设置较短，但较短的导管会导致喂药不到位，达不到很好的喂药效果，因此有必要进行改进。

技术实现要素：

本发明的目的是针对现有技术中存在的上述问题，提供了一种能提高喂药效果，使喂药位置准确，且方便将喂药器与口腔分离的易调节精神科喂药器。

本发明的目的可通过下列技术方案来实现：一种易调节精神科喂药器，包括注药筒和固定在注药筒前端的空心硬质圆管状喂药管，其特征在于：还包括挡板，挡板上垂直设有穿孔，且挡板通过穿孔套在喂药管外壁上，还包括若干弧形板状齿咬板，齿咬板后端通过橡胶块固定在挡板底面上，且齿咬板内弧面贴合在喂药管外壁上，相邻两个齿咬板之间与喂药管外壁形成与喂药管轴线平行的滑道，且若干滑道围绕喂药管轴线均布，喂药管前端外壁固定有与滑道数量相同的挡块，且能沿喂药管轴线移动挡板，使挡块依次滑入对应的滑道内，并使挡块抵在挡板底面上。

首先将喂药管伸入患者口腔，患者挣扎时会紧咬齿咬板，且利用挡板形成阻挡，且能相对齿咬板移动喂药管，使喂药管前端调整到位，之后利用注药筒注药，即可准确喂药，喂药完毕后，回拉喂药管，且此时挡板相对喂药管轴线向前移动，因此能使齿咬板顺利移动到喂药管前端，避免牙齿与喂药管产生摩擦，之后继续移动，使挡块依次滑入对应的滑道内，并使挡块抵在挡板底面上，且由于齿咬板一端通过橡胶块固定在挡板底面上，且此时齿咬板受到咬合力，因此齿咬板通过橡胶块弯折，即可顺利从患者口腔中拔出喂药器。

在上述的一种易调节精神科喂药器中，所述的喂药管外壁设有与喂药管轴线平行的滑槽，所述的齿咬板内弧面设有滑动嵌在滑槽上的凸条状滑条。

利用滑槽和滑条配合起到定位移动齿咬板的作用，避免齿咬板错位。

在上述的一种易调节精神科喂药器中，所述的挡块朝喂药管后端的一侧具有倒V形结构的导向面一，齿咬板前端具有呈V形的导向面二，且相邻齿咬板之间的滑道宽度大于挡块沿喂药管周向的宽度。

能提高容错能力。

在上述的一种易调节精神科喂药器中，所述的齿咬板为硬质金属板，所述的齿咬板内弧面涂覆有光滑涂层，且齿咬板外弧面设有橡胶垫。

避免损伤牙齿。

与现有技术相比，本发明具有如下优点：

首先将喂药管伸入患者口腔，患者挣扎时会紧咬齿咬板，且利用挡板形成阻挡，且能相对齿咬板移动喂药管，使喂药管前端调整到位，之后利用注药筒注药，即可准确喂药，喂药完毕后，回拉喂药管，且此时挡板相对喂药管轴线向前移动，因此能使齿咬板顺利移动到喂药管前端，避免牙齿与喂药管产生摩擦，之后继续移动，使挡块依次滑入对应的滑道内，并使挡块抵在挡板底面上，且由于齿咬板一端通过橡胶块固定在挡板底面上，且此时齿咬板受到咬合力，因此齿咬板通过橡胶块弯折，即可顺利从患者口腔中拔出喂药器。

附图说明

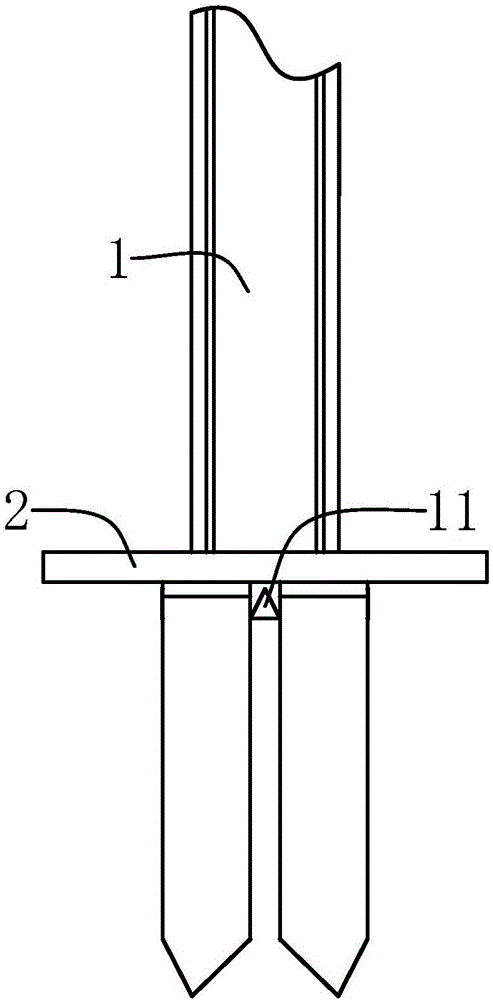

图1和图2分别是本喂药器两种使用状态示意图。

图3是挡板和齿咬板配合仰视图。

图中，

1、喂药管；11、挡块；12、滑槽；

2、挡板；21、穿孔；22、齿咬板；23、橡胶块；24、滑道；25、滑条。

具体实施方式

以下是本发明的具体实施例并结合附图，对本发明的技术方案作进一步的描述，但本发明并不限于这些实施例。

如图1-3所示，本发明一种易调节精神科喂药器，包括注药筒和固定在注药筒前端的空心硬质圆管状喂药管1，还包括挡板2，挡板2上垂直设有穿孔21，且挡板2通过穿孔21套在喂药管1外壁上，还包括若干弧形板状齿咬板22，齿咬板22后端通过橡胶块23固定在挡板2底面上，且齿咬板22内弧面贴合在喂药管1外壁上，相邻两个齿咬板22之间与喂药管1外壁形成与喂药管1轴线平行的滑道24，且若干滑道24围绕喂药管1轴线均布，喂药管1前端外壁固定有与滑道24数量相同的挡块11，且能沿喂药管1轴线移动挡板2，使挡块11依次滑入对应的滑道24内，并使挡块11抵在挡板2底面上。

进一步的，喂药管1外壁设有与喂药管1轴线平行的滑槽12，齿咬板22内弧面设有滑动嵌在滑槽12上的凸条状滑条25。挡块11朝喂药管1后端的一侧具有倒V形结构的导向面一，齿咬板22前端具有呈V形的导向面二，且相邻齿咬板22之间的滑道24宽度大于挡块11沿喂药管1周向的宽度。齿咬板22为硬质金属板，齿咬板22内弧面涂覆有光滑涂层，且齿咬板22外弧面设有橡胶垫。

首先将喂药管1伸入患者口腔，患者挣扎时会紧咬齿咬板22，且利用挡板2形成阻挡，且能相对齿咬板22移动喂药管1，使喂药管1前端调整到位，之后利用注药筒注药，即可准确喂药，喂药完毕后，回拉喂药管1，且此时挡板2相对喂药管1轴线向前移动，因此能使齿咬板22顺利移动到喂药管1前端，避免牙齿与喂药管1产生摩擦，之后继续移动，使挡块11依次滑入对应的滑道24内，并使挡块11抵在挡板2底面上，且由于齿咬板22一端通过橡胶块23固定在挡板2底面上，且此时齿咬板22受到咬合力，因此齿咬板22通过橡胶块23弯折，即可顺利从患者口腔中拔出喂药器。

本文中所描述的具体实施例仅仅是对本发明精神作举例说明。本发明所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本发明的精神或者超越所附权利要求书所定义的范围。

尽管本文较多地使用了喂药管1、挡块11、滑槽12、挡板2、穿孔21、齿咬板22、橡胶块23、滑道24、滑条25等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本发明的本质；把它们解释成任何一种附加的限制都是与本发明精神相违背的。
