一种消化内科用洗胃器的制作方法

本发明涉及医疗器械领域，特别是一种消化内科用洗胃器。

背景技术：

洗胃器是消化内科最常用的医疗器械之一，传统的洗胃器主要实现的是将洗胃液通过进液管快速输入到胃内再排出，难以达到洗这个功能，因此附着在胃壁上面的污物很难清洗掉；在排出污物的时候，往往因为排出的不彻底，使污物残留在胃内，会引起患者呕吐。

技术实现要素：

本发明的目的在于：针对现有洗胃器不能彻底排出胃内污物的技术问题，提出的一种消化内科用洗胃器。

本发明采用的技术方案如下：

一种消化内科用洗胃器，包括：进液系统、出液系统和固定装置，所述进液装置包括进液管和设置在进液管上端的进液漏斗；还包括伸缩式喷吸装置，所述伸缩式喷吸装置设置在所述进液管下端，所述喷吸装置包括喷吸球，所述喷吸球由金属丝构成，所述金属丝上端环形阵列在所述进液管下端，所述金属丝下端连接在一起，所述金属丝下端连接钢丝，所述钢丝通过进液管的管壁小孔延伸到进液管外，所述钢丝末端设置有拉环，所述喷吸球外覆盖有弹性薄层，所述弹性薄层上设置有均匀分布的小孔；

进一步的，所述出液系统包括出液管、连接瓶、负压瓶和电动吸引器，所述出液管连接在所述进液管的中上部，所述出液管上设置有开关B，所述出液管连接负压瓶，所述负压瓶通过导管与电动吸引器连接；

进一步的，所述出液管与负压瓶间还设置有连接瓶，所述出液管连接连接瓶，所述连接瓶与负压瓶通过导液管连接，所述负压瓶上还设置有通气管；

进一步的，所述固定装置设置在所述出液管与所述进液漏斗之间，所述固定装置包括空心螺杆，所述进液管插设在所述空心螺杆中，所述空心螺杆上配合有可动螺母，所述可动螺母上设置有挡片，所述挡片设置弹性皮筋，所述空心螺杆上部还固接有挂钩；

进一步的，所述进液漏斗与固定装置之间设置有加压装置和开关A，所述进液漏斗上设置有刻线；

进一步的，所述挡片为弧形。

综上所述，由于采用了上述技术方案，本发明的有益效果是：

进液漏斗上面设置有刻线，漏斗下方设置有开关，关闭开关，在倒入洗胃液的同时即能知道倒入的量是否合适；漏斗下方还设置有加压装置，可以增大液体输入时的压力；

固定装置采用螺纹结构，面对不同的人群，可以通过调整可动螺母使进液管固定在所需位置，可动螺母上方设置有挡片且为弧形，挡片放置在人体鼻子与嘴巴之间，挡片上的弹性皮筋可套在病人头部，从而实现进液管的固定；

通过拉动拉环，拉环带动钢丝使金属丝从直线型变成曲型，从而形成喷吸球，增大进液管与胃的接触面积，同时使喷吸球外的弹性薄层伸展，使弹性薄层上面的小孔变大；配合加压装置，可以实现低压喷淋，便于清洗胃壁；由于小孔设置在喷吸球下半部分，配合电动吸引器，可以及时将污物排出；由于小孔的存在，即使胃内还残余有颗粒物质，也不会堵塞管道；

出液管连接有连接瓶和负压瓶，当病人需要多次加入洗胃液时，可以实现大容量污物的容纳，无需反复更换负压瓶。

附图说明

图1是本发明洗胃器的结构图；

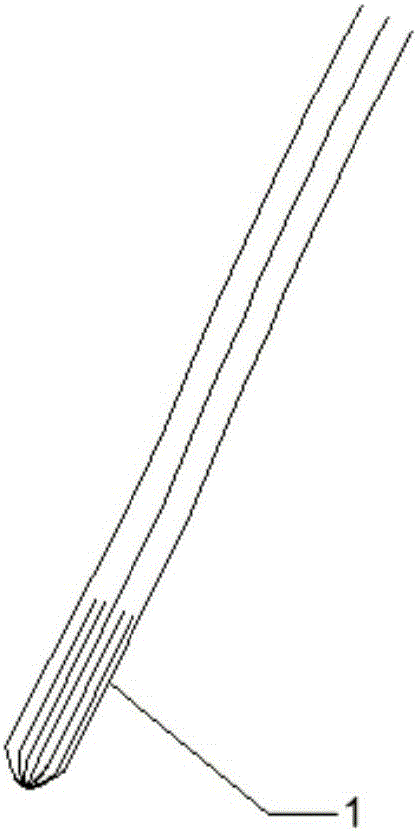

图2是喷淋球的未工作的状态；

图3是喷淋球的工作中的状态

图中标记：1-喷淋球，2-进液管，3-拉环，4-钢丝，5-弹性皮筋，6-挡片，7-空心螺杆，8-挂钩，9-加压装置，10-进液漏斗，11-导液管，12-电动吸引器，13-通气管，14-负压瓶，15-可动螺母，16-连接瓶，17-出液管，18-开关B，19-小孔，20-开关A

具体实施方式

本说明书中公开的所有特征，除了互相排斥的特征和/或步骤以外，均可以以任何方式组合。

下面结合附图对本发明作详细说明。

一种消化内科用洗胃器，包括：进液系统、出液系统和固定装置，所述进液装置包括进液管2和设置在进液管2上端的进液漏斗10；还包括伸缩式喷吸装置，所述伸缩式喷吸装置设置在所述进液管2下端，所述喷吸装置包括喷吸球1，所述喷吸球1由金属丝构成，所述金属丝上端环形阵列在所述进液管2下端，所述金属丝下端连接在一起，所述金属丝下端连接钢丝4，所述钢丝4通过进液管2的管壁小孔延伸到进液管2外，所述钢丝4末端设置有拉环3，所述喷吸球1外覆盖有弹性薄层，所述弹性薄层上设置有均匀分布的小孔19；

所述出液系统包括出液管17、连接瓶16、负压瓶14和电动吸引器12，所述出液管17连接在所述进液管2的中上部，所述出液管17上设置有开关B18，所述出液管17连接负压瓶14，所述负压瓶14通过导管与电动吸引器12连接；

所述出液管17与负压瓶14间还设置有连接瓶16，所述出液管17连接连接瓶16，所述连接瓶16与负压瓶14通过导液管11连接，所述负压瓶上还设置有通气管13；

所述固定装置设置在所述出液管17与所述进液漏斗10之间，所述固定装置包括空心螺杆7，所述进液管2插设在所述空心螺杆7中，所述空心螺杆7上配合有可动螺母15，所述可动螺母15上设置有挡片6，所述挡片6两端通过弹性皮筋5连接，所述空心螺杆7上部还固接有挂钩8；

所述进液漏斗10与固定装置之间设置有加压装置9和开关A20，所述进液漏斗10上设置有刻线；

所述挡片6为弧形。

本发明的工作原理是：将进液管2插入到患者胃中，拉动拉环3，使喷吸球1由未工作状态(如图2所示)进入到工作状态(如图3所示)，将拉环3挂在空心螺杆7的挂钩8上；关闭开关A20和开关B18，往进液漏斗10中加入洗胃液至所需刻度，打开开关A20，启动加压装置9，洗胃液通过喷吸球1上的小孔19喷淋至胃壁；关闭开关A20，打开开关B18，启动电动吸引器12，使污物通过出液管17输入到连接瓶16和负压瓶14中；取下拉环3，使使喷吸球1由工作状态(如图3所示)进入到未工作状态(如图2所示)，取出进液管2，完成洗胃过程。

具体实施例

一种消化内科用洗胃器，包括：进液系统、出液系统和固定装置，所述进液装置包括进液管2和设置在进液管2上端的进液漏斗10。

还包括伸缩式喷吸装置，所述伸缩式喷吸装置设置在所述进液管2下端，所述喷吸装置包括喷吸球1，所述喷吸球1由金属丝构成，所述金属丝上端环形阵列在所述进液管2下端，所述金属丝下端连接在一起，所述喷吸球1外覆盖有弹性薄层，所述弹性薄层上设置有均匀分布的小孔19，所述金属丝采用较硬且变形之后恢复力强的金属材料，这样有利于将覆盖在喷吸球表面的弹性薄层撑开，从而使弹性薄层上的小孔增大，所述弹性薄层的材料可采用硅胶，硅胶弹性大，延展性好；

所述金属丝下端连接钢丝4，所述钢丝4通过进液管2的管壁小孔延伸到进液管2外，所述钢丝4末端设置有拉环3；所述管壁小孔可设置在固定装置上端的进液管2上，也可设置在靠近固定装置下端的进液管上。

所述出液系统包括出液管17、连接瓶16、负压瓶14和电动吸引器12，所述出液管17连接在所述进液管2的中上部，所述出液管17上设置有开关B18，所述出液管17连接负压瓶14，所述负压瓶14通过导管与电动吸引器12连接；

所述出液管17与负压瓶14间还设置有连接瓶16，所述出液管17连接连接瓶16，所述连接瓶16与负压瓶14通过导液管11连接，所述负压瓶上还设置有通气管13；设置连接瓶的目的是当洗胃液量大的时候，可以不用更换负压瓶14即可装下所有的洗胃液，当洗胃液量小的时候，连接瓶16可不设置。

所述固定装置设置在所述出液管17与所述进液漏斗10之间，也可设置在出液管18下方，最优的是设置在出液管18下端，这样从患者口里只需伸出进液管2，而不用额外伸出出液管17，减轻患者痛苦；

所述固定装置包括空心螺杆7，所述空心螺杆7中插设在所述进液管2上，空心螺杆7与进液管2采用过盈配合，所述空心螺杆7上配合有可动螺母15，所述可动螺母15上设置有挡片6，所述挡片6为弧形，所述挡片6上设置有皮筋，用以固定进液管2；

所述空心螺杆7上部还固接有挂钩8，若管壁小孔设置在固定装置上端的进液管2上，挂钩8朝向喷吸球1方向，若管壁小孔设置在靠近固定装置下端的进液管上，挂钩8朝向进液漏斗10方向。

所述进液漏斗10与固定装置之间设置有加压装置9和开关A20，所述进液漏斗10上设置有刻线。

如上所述即为本发明的实施例。本发明不局限于上述实施方式，任何人应该得知在本发明的启示下做出的结构变化，凡是与本发明具有相同或相近的技术方案，均落入本发明的保护范围之内。
