一种理疗仪的制作方法

本发明属于医疗技术领域，尤其是一种理疗仪。

背景技术：

众所周知，人体经脉气血是贯通全身血液，循环不息的，寒邪若侵入经脉，气血就会滞留而运行不畅，寒邪侵犯到某个部位不能畅达，就会产生疼痛。人体十二条经脉中，有六条起止于足部，三条阴经起于足部，三条阳经止于足部，一只足上有三十三个正常穴位，七个经外奇穴，六十八个反射区，凡经脉闭塞不通者，则可引起疼痛而致病，现有的多种慢性疾病，均可通过手部、足部及腿部用药进行治疗。

技术实现要素：

本发明的发明目的在于：针对上述存在的问题，提供一种理疗仪，能够通过对手部、足部或腿部的关节进行固定治疗，且巧妙的将理疗灯、反射隔热涂料结合，促进治疗的效果，还能收纳与展开，节约占地面积。

为了实现上述目的，本发明采用的技术方案如下：

一种理疗仪，包括装置本体；所述装置本体为n+1棱柱(n≥3)；

所述装置本体由外至内包括基材层、保温层、中药储存囊、气囊与容纳内腔；

所述容纳内腔中还设置有一支撑容纳内腔形状的固定架；所述固定架上设置有若干个小孔；所述固定架的外表面涂抹有一层反射隔热涂料；

所述装置本体的外侧面上设置有多个伸入口，多个伸入口与在装置本体的容纳内腔贯通；所述多个伸入口设置在同一个侧面上或对立面上；

所述中药储存囊上还设置有用于注射中药药剂进入中药储存腔的注射入口、用于喷射中药药剂的喷雾装置；所述注射入口设置在装置本体的底面或顶面上；所述装置本体为带有喷雾喷头的喷雾器软管，喷雾器软管的入口端设在中药储存囊上，喷雾器软管的喷雾喷头端穿过固定架上设的小孔；

所述气囊上设置有填充气体或放出气体的气孔，通过填充气体或放出气体调节装置本体的体积大小；

所述装置本体上还设置有供理疗灯的灯头接入容纳内腔的接口，所述接口设置在装置本体的底面或顶面上。

本发明的技术原理是：在不工作状态下的理疗仪是处于气囊无气体的情况下，当需要工作的时候，首先将固定架从接口伸入安装在容纳内腔中，固定容纳内腔的空间，且喷雾器软管的喷头对应穿过固定架上的小孔使得喷雾器软管的喷头能裸露在容纳内腔中；然后从中药储存囊的注射入口将中药药剂注射入中药储存囊中，将有关节炎的手或腿从伸入口放入容纳内腔内，接着将理疗灯接入供理疗灯的灯头接入容纳内腔的接口，将理疗灯打开，然后从气孔不断填充气体，当气囊的体积将不断增大后，由于固定架的限制作用，气囊将在力的作用下，向中药储存囊挤压，注射入中药储存囊内的中药药剂将在力挤压的作用下从喷雾器软管的喷头喷射出去，通过调节向气囊填充空气的时间和流速来控制中药药剂的喷射量，喷射在伸入容纳内腔的手和腿上，喷射的中药药剂在理疗灯的作用下能促进吸收的时间，达到更好的治疗效果，在冬季也能保证裸露的肢体不被冻坏；在固定架的外表面涂抹的反射隔热涂料，能更好的将理疗灯照射的光通过反射折射填充满整个容纳内腔，避免光由于单面照射的性质，在光从手或腿的一侧照射过来，使得手或腿的另外一侧由于遮挡作用没有得到很好的照射，使得中药药剂没有能均匀的吸收的现象。

在本发明中，进一步的说明，所述伸入口上设置有可调节入口大小的松紧口装置。

在本发明中，进一步的说明，所述松紧口装置为一软筒状结构，软筒状结构的入口是可松紧的，软筒状结构的入口与伸入口连接；所述松紧口装置在自然状态下的入口口径大小小于伸入口的口径大小。采用该设计，与现有技术相比，能够将能伸入的手或腿包裹在容纳内腔内，与保温层一并作用起到更好的保温作用，另外通过该松紧口装置能实现针对不同的手或腿的大小来自由调节松紧口装置的大小，使得手或腿能顺利伸入容纳内腔的同时还能够达到保温的作用。

在本发明中，进一步的说明，所述基材层是由以下重量份的原料制备而成的橡胶：丁基橡胶80-120份、三元乙丙橡胶50-60份、硅橡胶20-30份、补强剂5-10份、防老剂8-16份、阻燃剂5-10份；

所述补强剂由白炭黑、碳黑N330按照重量比为2:1-3的比例混合而得；

所述防老剂包括N-苯基-N’-异丙基-对苯二胺、N-环己基硫代二甲酰亚胺、环吡酮胺、2,2,4-三甲基1,2-二氢化喹啉、聚丁基双酚按照重量比为1:1:2-3：1-2:2-3的比例混合而得；

所述阻燃剂包括氰尿酸三聚氰氨、氢氧化镁、超细高岭土、包覆红磷、三氧化二锑按照重量比为1-3:1-2:2-3：1:2-3的比例混合而得。采用该设计，与现有技术相比，本申请制备得到的基材层具有更好的延伸效果持久具有弹性，耐高温，耐腐蚀，抗氧化。

在本发明中，进一步的说明，所述基材层是由下述方法制备得到的：

A、将补强剂加入适当的水中经过超声波分散，待用；

B、将丁基橡胶、三元乙丙橡胶、硅橡胶加入高压反应釜中，开始升温至300-350℃并不断搅拌50min，接着降温至185-250℃，通入氢气后加入防老剂和阻燃剂搅拌40min后，降温至120-150℃，再加入步骤A处理后的待用补强剂边搅拌边反应40min，得到熔融复合材料；

C、将熔融复合材料进行冷却至常温，压出物料，接着进行洗涤、干燥得到符合标准中国橡胶基材后造成符合的形状即可。

在本发明中，进一步的说明，所述高压反应釜的压力保持在0.5MPa下。

在本发明中，进一步的说明，所述氢气的通入的流速是0.1-0.5m/s。

在本发明中，进一步的说明，所述保温层是由以下原料制备而成的橡胶：氟硅橡胶100-160份、陶土20-35份、麦饭石粉8-15份、白炭黑10-16份、阻燃剂10-20份、偶联剂10-18份；

所述阻燃剂包括氰尿酸三聚氰氨、氢氧化镁、超细高岭土、包覆红磷、三氧化二锑按照重量比为1-3:1-2:2-3：1:2-3的比例混合而得；

所述偶联剂是硅烷偶联剂或者钛酸酯偶联剂。

采用该设计，与现有技术相比，本申请制备得到的保温层的导热系数仅仅为0.035，保温效果好，具有优异的伸展性能持久保持弹性。

在本发明中，进一步的说明，所述保温层是由下述方法制备得到的：

(1)将陶土进行球磨后，待用；

(2)将白炭黑加入适量水后进行超声波分散，待用；

(3)将氟硅橡胶加入高压反应釜中，在压力为0.5MPa下，升温至300-350℃，熔融后，加入步骤(1)处理后的陶土继续搅拌1h，接着降低100-150℃后，加入步骤(1)处理后的白炭黑、麦饭石粉、阻燃剂和偶联剂继续搅拌反应1h后，即可得到混合熔融物；

(4)将混合熔融物进行冷却至常温，压出物料，接着进行洗涤、干燥得到符合标准中国橡胶即可。

在本发明中，进一步的说明，所述固定架是可拆卸的。

在本发明中，进一步的说明，所述中药药剂是由下述方法制备而得的：

按照重量份计称取路路通50-70重量份、苏黄耆10-20重量份、补骨脂15-25重量份、独活10-15重量份、枸骨子5-10重量份、马蔺子1-5重量份、茯苓2-5重量份、甘草10-15重量份、生姜3-5重量份混合后加入1倍水进行煎煮，煎煮45-55分钟，过滤取滤液，煎煮两次，合并滤液，备用；

称取苍耳15-20重量份、仙灵脾10-15重量份、鹿衔草60-75重量份、三轮草5-10重量份、破膝风3-10重量份、豆瓣草3-5重量份，混合粉碎成细粉，加入上述细粉体积的5倍乙醇回流提取三次，每次1小时，过滤取提取液，合并提取液，将备用的合并的滤液与合并的提取液混合得到混合药液，接着加入混合药液体积1/2的黄酒后，即可得到中药药剂。

医学认为，痹证中之瘀血阻络症候，多因痹证日久，邪气入络，经络瘀阻所致。主要临床表现为：肌肉、关节疼痛剧烈，多呈刺痛感；或久痛不已，或痛处不移、拒按，局部肿胀可有硬结或瘀斑或面色晦暗，肌肤干燥甲错不泽，舌质紫暗，有瘀斑，脉细涩，因此确定治则为活血化瘀、通络定痛。

方中由15味药制备而成，其中方中的鹿衔草能强筋壮骨，祛风除湿，路路通通行十二经，能通百脉，祛风通络，利水除湿，两药共为君药；苏黄耆具有补气固表、补中益气，利水退肿、托毒排脓、生肌等功效，补骨脂辛兴阳事、甘温辛苦之功、固精气、愈腰疼，独活祛风散寒，行滞通经，仙灵脾有助阳补火之功、辛味独专、甘香并至、寒淫所胜、痹痿咸宜，治绝阳不兴，冷风劳气，四肢不仁(手足麻木)，苍耳散风、止痛、祛湿，五位药共为臣药，协助君药发挥作用；枸骨子补肝肾、强筋活络，三轮草祛风除湿、活血调经，破膝风祛风除湿、活血散瘀，豆瓣草祛风除湿、止咳祛痰、活血止痛，马蔺子风寒湿痹、坚筋骨，茯苓行水、甘温益脾助阳、淡渗利窍除湿，生姜除风邪寒热，七味药共为佐药；甘草益气缓中，调和诸药。方中诸药性味平和，无大辛大热燥烈伤阴耗气、过于寒凉滋腻伤阳碍运之弊，纵观全方具有补益肝肾、祛风除湿、活血通络止痛、强筋骨、消肿止痛功效之功效，其功能、主治均符合骨关节炎及类风湿关节炎之证候。

以下为本申请的中药功能介绍：

鹿衔草Pyrola calliantha H.Andres甘苦微温，善入肝、肾二经，能补肾益精，强筋壮骨，祛风除湿；

路路通Beautiful Sweetgum Fruit Fructus Liquidambaris辛苦，性平，无毒。通行十二经。祛风通络，利水除湿。

苏黄耆Malva rotundifolia L.，异名：土黄芪、献干粮、狗干粮；来源：为锦葵科植物圆叶锦葵的根。味甘，性温。为国家三级保护植物，具有补气固表、"补中益气，利水退肿、托毒排脓、生肌等功效；

补骨脂Psoralea corylifolia Linn.辛大温，无毒。兴阳事、止肾泄、甘温辛苦之功、固精气、愈腰疼；

独活Angelica pubescens Maxim.f.biserrata Shan et Yuan味辛、苦，性微温。归肾、膀胱经。祛风散寒，行滞通经；

仙灵脾Epimedium brevicornu Maxim.有助阳补火之功、辛味独专、甘香并至、治肾弱肝虚等疾、寒淫所胜、痹痿咸宜，治绝阳不兴，绝阴不产，冷风劳气，四肢不仁(手足麻木)；

苍耳Xanthium sibiricum Patrin ex Widder辛、苦，温；有毒，归肺经。散风，止痛，祛湿；

枸骨子是枸骨Ilex cornuta lindl.ex Paxt.的果实，苦、涩，微温。补肝肾、强筋活络；

三轮草Cyperus orthostachyus Franch.et Savat.祛风除湿、活血调经；

破膝风祛风除湿，活血散瘀。

豆瓣草Peperomia tetraphylla(Forst.f.)Hook.et Arn.味辛、苦，性微温。归肝、脾、肺经。祛风除湿，止咳祛痰，活血止痛

马蔺子Iris lactea Pall.var.chinensis(Flsch.)Koidz.甘，平，风寒湿痹，坚筋骨，

茯苓Poria cocos(Schw.)Wolf味甘、淡，性平。补心脾，通，行水，甘温益脾助阳，淡渗利窍除湿；

生姜Zingiber officinale Roscoe味辛，微温，无毒。归五脏，除风邪寒热；

甘草Glycyrrhiza uralensis Fisch.益气缓中，调和诸药。

综上所述，由于采用了上述技术方案，本发明的有益效果是：

1.本发明的结构设计巧妙，理疗仪在不工作情况下可缩小体积，不占用空间，能有效的减少医院治疗间的位置不足的问题，工作的时候再将理疗仪拿出组装启动工作状态，操作方便，可广泛应用于临床，易于掌握及推广。

2.本发明的理疗仪能设计不同的外观形状，还要说明的是本结构的体积大小和面的多少可以依据使用的人数做出改变。

3.本发明的理疗仪在治疗手部、足部及腿部的病痛上起到了更好的效果。

【附图说明】

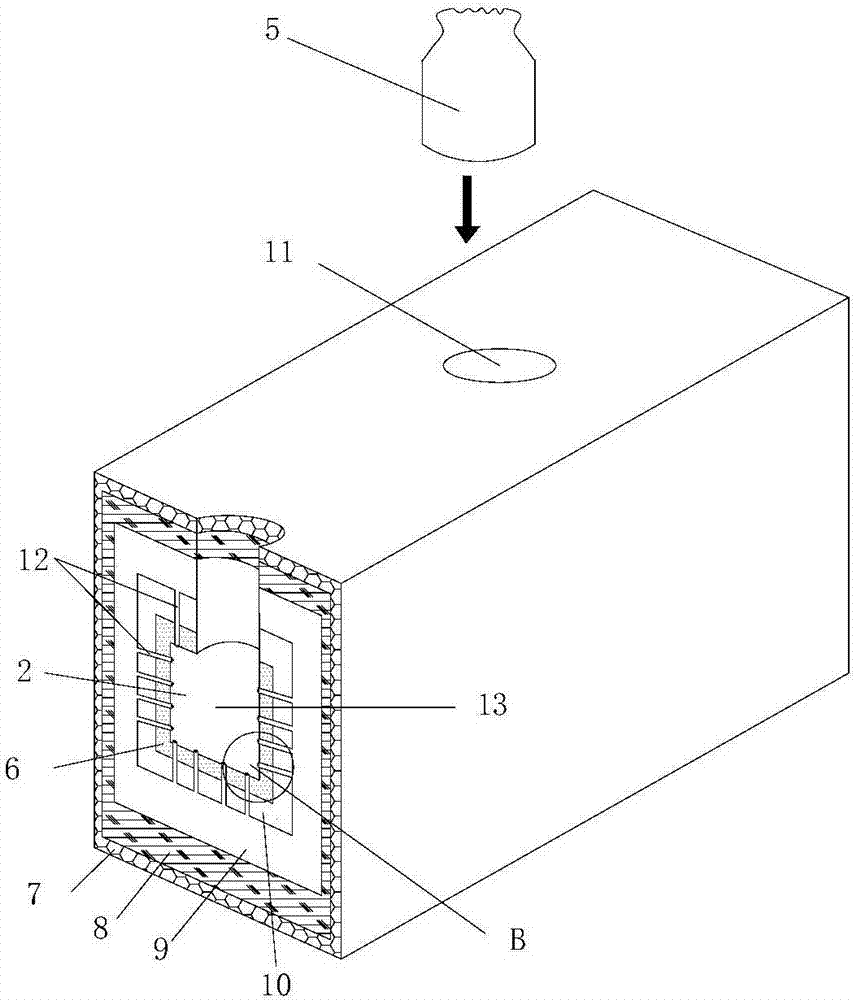

图1为本发明的一实施例的外观结构示意图；

图2为本发明的一实施例的A-A部的切割示意图；

图3为本发明的一实施例的B部分的放大图；

图中部件标记为：

装置本体的底面或顶面1，接口2,侧面3,软筒状结构的入口4,软筒状结构5,固定架6,基材层7，保温层8,中药储存囊9，注射入口91，气囊10,气孔101,伸入口11,喷雾器软管12，喷雾喷头121，容纳内腔13。

【具体实施方式】

实施例1：

如图1、2、3所示，一种理疗仪，包括装置本体；装置本体为4棱柱；装置本体的各个侧面3由外至内包括基材层7、保温层8、中药储存囊9、气囊10与容纳内腔13；

所述容纳内腔13中还设置有一固定容纳内腔13体积的固定架6；所述固定架6上设置有若干个小孔；所述固定架6的外表面涂抹有一层反射隔热涂料；

所述装置本体的外侧面3上设置有2个伸入口11，2个伸入口11与在装置本体的容纳内腔13贯通；所述伸入口11上设置有可调节入口大小的松紧口装置；所述2个伸入口11设置在同一个侧面3上；

所述中药储存囊9上还设置有用于注射中药药剂进入中药储存腔的注射入口、用于喷射中药药剂的喷雾装置；所述注射入口91设置在装置本体的底面或顶面1上；

所述装置本体为带有喷雾喷头121的喷雾器软管12，喷雾器软管12的入口端设在中药储存囊9上，喷雾器软管12的喷雾喷头121端穿过固定架6上设的小孔；

所述气囊10上设置有填充气体或放出气体的气孔101，通过填充气体或放出气体调节装置本体的体积大小；

所述装置本体上还设置有供理疗灯的灯头接入容纳内腔13的接口2，所述接口2设置在装置本体的底面或顶面1上。

如图1所示，优选的松紧口装置为一软筒状结构5，软筒状结构5的入口4是可松紧的，软筒状结构5的入口4与伸入口11连接；松紧口装置在自然状态下的入口口径大小小于伸入口11的口径大小。采用该设计，与现有技术相比，能够将能伸入的手或腿包裹在容纳内腔13内，与保温层8一并作用起到更好的保温作用，另外通过该松紧口装置能实现针对不同的手或腿的大小来自由调节松紧口装置的大小，使得手或腿能顺利伸入容纳内腔13的同时还能够达到保温的作用。

优选的固定架6是可拆卸的。通过拆卸与安装固定架6能实现理疗仪的展开、与收起，从而能够将理疗仪进行叠放，不占用医院的治疗间空间的目的。

本发明的技术原理是：在不工作状态下的理疗仪是处于气囊10无气体的情况下，当需要工作的时候，首先将固定架6从接口2伸入安装在容纳内腔13中，固定容纳内腔13的空间，且喷雾器软管的喷头121对应穿过固定架6上的小孔使得喷雾器软管的喷头121能裸露在容纳内腔13中；然后从中药储存囊9的注射入口91将中药药剂注射入中药储存囊9中，将有关节炎的手或腿从伸入口11放入容纳内腔13内，接着将理疗灯接入供理疗灯的灯头接入容纳内腔13的接口2，将理疗灯打开，然后从气孔101不断填充气体，当气囊10的体积将不断增大后，由于固定架6的限制作用，气囊10将在力的作用下，向中药储存囊9挤压，注射入中药储存囊9内的中药药剂将在力挤压的作用下从喷雾器软管的喷头121喷射出去，通过调节向气囊10填充空气的时间和流速来控制中药药剂的喷射量，喷射在伸入容纳内腔13的手和腿上，喷射的中药药剂在理疗灯的作用下能促进吸收的时间，达到更好的治疗效果，在冬季也能保证裸露的肢体不被冻坏；在固定架6的外表面涂抹的反射隔热涂料，能更好的将理疗灯照射的光通过反射折射填充满整个容纳内腔13，避免光由于单面照射的性质，在光从手或腿的一侧照射过来，使得手或腿的另外一侧由于遮挡作用没有得到很好的照射，使得中药药剂没有能均匀的吸收的现象。

实施例2：

与实施例1的结构基本相同，不同点是：装置本体是6棱柱；伸入口11是4个；所述4个伸入口11设置在对立面上。

实施例3：

与实施例1的结构基本相同，不同点是：装置本体是5棱柱；伸入口11是6个；所述6个伸入口11设置在同一个面上。

实施例4：

一、实施例1中理疗仪部分结构的制备：

1、基材层7是由以下重量份的原料制备而成的橡胶：丁基橡胶80份、三元乙丙橡胶50份、硅橡胶20份、补强剂5份、防老剂8份、阻燃剂5份；

其中，补强剂由白炭黑、碳黑N330按照重量比为2:1的比例混合而得；

其中，防老剂包括N-苯基-N’-异丙基-对苯二胺、N-环己基硫代二甲酰亚胺、环吡酮胺、2,2,4-三甲基1,2-二氢化喹啉、聚丁基双酚按照重量比为1:1:2：1:2的比例混合而得；

其中，阻燃剂包括氰尿酸三聚氰氨、氢氧化镁、超细高岭土、包覆红磷、三氧化二锑按照重量比为1:1:2：1:2的比例混合而得。

将上述的原料配比应用在下述方法制备得到基材层7：

A、将补强剂加入适当的水中经过超声波分散，待用；

B、将丁基橡胶、三元乙丙橡胶、硅橡胶加入高压反应釜中，压力保持在0.5MPa下，开始升温至300℃并不断搅拌50min，接着降温至185℃，通入流速是0.1m/s的氢气后加入防老剂和阻燃剂搅拌40min后，降温至120℃，再加入步骤A处理后的待用补强剂边搅拌边反应40min，得到熔融复合材料；

C、将熔融复合材料进行冷却至常温，压出物料，接着进行洗涤、干燥得到符合标准中国橡胶基材后造成符合的形状即可。

2.保温层是由以下原料制备而成的橡胶：氟硅橡胶100份、陶土20份、麦饭石粉8份、白炭黑10份、阻燃剂10份、偶联剂10份；

其中，阻燃剂包括氰尿酸三聚氰氨、氢氧化镁、超细高岭土、包覆红磷、三氧化二锑按照重量比为1:1:2：1:2的比例混合而得；

其中，偶联剂是硅烷偶联剂或者钛酸酯偶联剂。

将上述的原料配比应用在下述方法制备得到保温层：

(1)将陶土进行球磨后，待用；

(2)将白炭黑加入适量水后进行超声波分散，待用；

(3)将氟硅橡胶加入高压反应釜中，在压力为0.5MPa下，升温至300℃，熔融后，加入步骤(1)处理后的陶土继续搅拌1h，接着降低100℃后，加入步骤(1)处理后的白炭黑、麦饭石粉、阻燃剂和偶联剂继续搅拌反应1h后，即可得到混合熔融物；

(4)将混合熔融物进行冷却至常温，压出物料，接着进行洗涤、干燥得到符合标准中国橡胶即可。

二、本发明所使用的中药药剂是由下述方法制备而得的：

按照重量份计称取路路通50重量份、苏黄耆10重量份、补骨脂15重量份、独活10重量份、枸骨子5重量份、马蔺子1重量份、茯苓2重量份、甘草10重量份、生姜3重量份混合后加入1倍水进行煎煮，煎煮45分钟，过滤取滤液，煎煮两次，合并滤液，备用；

称取苍耳15重量份、仙灵脾1重量份、鹿衔草60重量份、三轮草5重量份、破膝风3重量份、豆瓣草3重量份，混合粉碎成细粉，加入上述细粉体积的5倍乙醇回流提取三次，每次1小时，过滤取提取液，合并提取液，将备用的合并的滤液与合并的提取液混合得到混合药液，接着加入混合药液体积1/2的黄酒后，即可得到中药药剂。

实施例5：

一、实施例2中理疗仪结构的制备：

1、基材层是由以下重量份的原料制备而成的橡胶：丁基橡胶120份、三元乙丙橡胶60份、硅橡胶30份、补强剂10份、防老剂16份、阻燃剂10份；

其中，补强剂由白炭黑、碳黑N330按照重量比为2:3的比例混合而得；

其中，防老剂包括N-苯基-N’-异丙基-对苯二胺、N-环己基硫代二甲酰亚胺、环吡酮胺、2,2,4-三甲基1,2-二氢化喹啉、聚丁基双酚按照重量比为1:1:3：2:3的比例混合而得；

其中，阻燃剂包括氰尿酸三聚氰氨、氢氧化镁、超细高岭土、包覆红磷、三氧化二锑按照重量比为3:2:3：1:3的比例混合而得。

将上述的原料配比应用在下述方法制备得到基材层：

A、将补强剂加入适当的水中经过超声波分散，待用；

B、将丁基橡胶、三元乙丙橡胶、硅橡胶加入高压反应釜中，压力保持在0.5MPa下，开始升温至350℃并不断搅拌50min，接着降温至250℃，通入流速是0.5m/s的氢气后加入防老剂和阻燃剂搅拌40min后，降温至150℃，再加入步骤A处理后的待用补强剂边搅拌边反应40min，得到熔融复合材料；

C、将熔融复合材料进行冷却至常温，压出物料，接着进行洗涤、干燥得到符合标准中国橡胶基材后造成符合的形状即可。

2.保温层是由以下原料制备而成的橡胶：氟硅橡胶160份、陶土35份、麦饭石粉15份、白炭黑16份、阻燃剂20份、偶联剂18份；

其中，阻燃剂包括氰尿酸三聚氰氨、氢氧化镁、超细高岭土、包覆红磷、三氧化二锑按照重量比为3:2:3：1:3的比例混合而得；

其中，偶联剂是硅烷偶联剂或者钛酸酯偶联剂。

将上述的原料配比应用在下述方法制备得到保温层：

(1)将陶土进行球磨后，待用；

(2)将白炭黑加入适量水后进行超声波分散，待用；

(3)将氟硅橡胶加入高压反应釜中，在压力为0.5MPa下，升温至350℃，熔融后，加入步骤(1)处理后的陶土继续搅拌1h，接着降低150℃后，加入步骤(1)处理后的白炭黑、麦饭石粉、阻燃剂和偶联剂继续搅拌反应1h后，即可得到混合熔融物；

(4)将混合熔融物进行冷却至常温，压出物料，接着进行洗涤、干燥得到符合标准中国橡胶即可。

二、本发明所使用的中药药剂是由下述方法制备而得的：

按照重量份计称取路路通70重量份、苏黄耆20重量份、补骨脂25重量份、独活15重量份、枸骨子10重量份、马蔺子5重量份、茯苓5重量份、甘草15重量份、生姜5重量份混合后加入1倍水进行煎煮，煎煮45-55分钟，过滤取滤液，煎煮两次，合并滤液，备用；

称取苍耳20重量份、仙灵脾15重量份、鹿衔草75重量份、三轮草10重量份、破膝风10重量份、豆瓣草5重量份，混合粉碎成细粉，加入上述细粉体积的5倍乙醇回流提取三次，每次1小时，过滤取提取液，合并提取液，将备用的合并的滤液与合并的提取液混合得到混合药液，接着加入混合药液体积1/2的黄酒后，即可得到中药药剂。

实施例6：

一、实施例3中理疗仪结构的制备：

1、基材层是由以下重量份的原料制备而成的橡胶：丁基橡胶100份、三元乙丙橡胶55份、硅橡胶26份、补强剂7份、防老剂14份、阻燃剂7份；

其中，补强剂由白炭黑、碳黑N330按照重量比为1:1的比例混合而得；

其中，防老剂包括N-苯基-N’-异丙基-对苯二胺、N-环己基硫代二甲酰亚胺、环吡酮胺、2,2,4-三甲基1,2-二氢化喹啉、聚丁基双酚按照重量比为1:1:2：2:2的比例混合而得；

其中，阻燃剂包括氰尿酸三聚氰氨、氢氧化镁、超细高岭土、包覆红磷、三氧化二锑按照重量比为2:1:3：1:3的比例混合而得。

将上述的原料配比应用在下述方法制备得到基材层：

A、将补强剂加入适当的水中经过超声波分散，待用；

B、将丁基橡胶、三元乙丙橡胶、硅橡胶加入高压反应釜中，压力保持在0.5MPa下，开始升温至300-350℃并不断搅拌50min，接着降温至200℃，通入流速是0.3m/s的氢气后加入防老剂和阻燃剂搅拌40min后，降温至135℃，再加入步骤A处理后的待用补强剂边搅拌边反应40min，得到熔融复合材料；

C、将熔融复合材料进行冷却至常温，压出物料，接着进行洗涤、干燥得到符合标准中国橡胶基材后造成符合的形状即可。

2.保温层是由以下原料制备而成的橡胶：氟硅橡胶145份、陶土25份、麦饭石粉12份、白炭黑13份、阻燃剂15份、偶联剂15份；

其中，阻燃剂包括氰尿酸三聚氰氨、氢氧化镁、超细高岭土、包覆红磷、三氧化二锑按照重量比为2:2:3：1:3的比例混合而得；

其中，偶联剂是硅烷偶联剂或者钛酸酯偶联剂。

将上述的原料配比应用在下述方法制备得到保温层：

(1)将陶土进行球磨后，待用；

(2)将白炭黑加入适量水后进行超声波分散，待用；

(3)将氟硅橡胶加入高压反应釜中，在压力为0.5MPa下，升温至325℃，熔融后，加入步骤(1)处理后的陶土继续搅拌1h，接着降低125℃后，加入步骤(1)处理后的白炭黑、麦饭石粉、阻燃剂和偶联剂继续搅拌反应1h后，即可得到混合熔融物；

(4)将混合熔融物进行冷却至常温，压出物料，接着进行洗涤、干燥得到符合标准中国橡胶即可。

二、本发明所使用的中药药剂是由下述方法制备而得的：

按照重量份计称取路路通65重量份、苏黄耆15重量份、补骨脂20重量份、独活12重量份、枸骨子7重量份、马蔺子3重量份、茯苓3重量份、甘草12重量份、生姜4重量份混合后加入1倍水进行煎煮，煎煮50分钟，过滤取滤液，煎煮两次，合并滤液，备用；

称取苍耳18重量份、仙灵脾12重量份、鹿衔草68重量份、三轮草7重量份、破膝风5重量份、豆瓣草4重量份，混合粉碎成细粉，加入上述细粉体积的5倍乙醇回流提取三次，

每次1小时，过滤取提取液，合并提取液，将备用的合并的滤液与合并的提取液混合得到混合药液，接着加入混合药液体积1/2的黄酒后，即可得到中药药剂。

实施例7：

与实施例3的结构相同，结构的基材层、保温层均为市面采购的橡胶制成。

经本申请实施例4、5、6、7中的结构基材层、保温层进行物理性质检查，检查结果如下：

表1

由表1可以得出，使用本申请的原料得到的基材层与保温层均比现有材料的物理性质优异。

经本申请实施例4、5、6、7中的中药制剂进行临床实验例

1、观察对象：采用本发明的中药制剂共治疗60例患者，其中男30例，女30例；年龄最大者58岁，年龄最小者29岁。

2、治疗方法：喷本发明制作的中药喷雾剂，每天喷涂3次，并在喷涂的时候用手摩擦生热，促进吸收。每20天为一个疗程。

3、疗效评价标准

(1)临床治愈：疼痛、肿胀症状完全消失，关节伸屈活动范围在0-135°，活动功能正常。

(2)显效：肿胀消退，活动时偶有疼痛，关节功能明显改善，伸屈活动范围在5-130°。、

(3)有效：关节肿胀疼痛有所改善，行走时仍有疼痛，下蹲受限，上下楼梯稍感不便。

(4)无效：症状体征无改善或加重。

4、治疗结果：该临床观察病例中，喷涂3-5个疗程，治愈55例，显效35例，有效20例，无效5例，总有效率91.6％。治疗期间未发生毒副作用。

典型病例：

赵某某，女，35岁，1个月后，喷涂本发明实施例4的中药制剂，病症明显减轻，持续使用3个月后，病症消失，活动自如。

江某，男，43岁，喷涂本发明实施例5的中药制剂，一个月后病症大大减轻，坚持喷涂5个月，手脚麻木症状消失，膝关节屈伸恢复正常，活动自如，风湿病得到治愈，随访一年未见复发。

姜某某，男，29岁，喷涂本发明实施例4的中药制剂，但是肿没消，还是有疼痛的感觉。到现在已经喷涂大概是30天了，手指肿的地方开始消肿，疼痛感觉没那么明显了。可以做一些家务，症状开始慢慢好转。

毛某某，女，58岁，喷涂本发明实施例6的中药制剂，半个月后病症明显减轻，持续使用2个月，病症消失，痊愈。

上述结果表明本发明的中药药酒对各类骨关节病及风湿、类风湿病具有极好的治愈效果，并且治愈后不复发。
