一种医用伸缩担架的制作方法

本发明涉及医疗器械技术领域，特别涉及一种医用伸缩担架。

背景技术：

担架是常规医疗或急救中常用到的设施之一，然而，目前的担架往往体积较大，不能折叠，不能伸缩，增加了救灾过程中的运输难度，另外现有担架的设计相对较为简单需要大幅度的移动伤者或患者才能将担架与人体完全分开，在将伤者从担架往下转移的过程中很可能会给伤者带来二次伤害。有鉴于此，确有必要对现有的医用担架进行改进。

技术实现要素：

本发明的目的在于，针对现有技术的上述不足，提供一种医用伸缩担架，可以避免伤患者的二次伤害，具有可伸缩、体积小、容易转移患者、易于收纳等优点。

本发明为达到上述目的所采用的技术方案是：

一种医用伸缩担架，包括平行设置的两根可伸缩抬杆、套设于所述可伸缩抬杆上的担架布以及与所述可伸缩抬杆可转动连接的两组支撑挡板，所述可伸缩抬杆由至少三段伸缩杆串接形成，所述两组支撑挡板为两个第一支撑挡板和两个第二支撑挡板且呈两两对称设置于可伸缩抬杆的侧端部，所述担架布的四个角固定在可伸缩抬杆上，所述担架布的两侧端套设且可伸缩连接在可伸缩抬杆上，所述第一支撑挡板的端部与第二支撑挡板的端部相匹配。

优选地，所述的第一支撑挡板和第二支撑挡板均通过转动机构与可伸缩抬杆连接，转动机构包括微型步进电机和与微型步进电机连接的转轴，转轴上固定连接有圆形套件，支撑挡板沿圆形套件的外切线与圆形套件固定连接，可伸缩抬杆上设有缺口槽，圆形套件与支撑挡板在缺口槽范围内转动，微型步进电机连接有可充电电池。

优选地，所述的支撑挡板与圆形套件一体成型而成。

优选地，所述的可伸缩抬杆的端部设有把手，在把手上设有用于启动微型步进电机的第一开关、与可充电电池连接的第二开关以及用于容纳可充电电池的槽体。

优选地，所述的伸缩杆包括可滑动连接的第一滑杆和套设于第一滑杆内的第二滑杆，第一滑杆的内设有供第二滑杆运动的滑槽，滑槽的内表面设有若干凹槽，第二滑杆的外表面设有若干弹性凸起，若干凹槽与若干弹性凸起相匹配活动连接。

优选地，所述的第一支撑挡板和第二支撑挡板均为类j型。

优选地，所述的可伸缩抬杆的表面涂覆有荧光涂层。

优选地，所述的担架布为耐火陶瓷纤维绳编织而成，在担架布的两侧端编织有用于套设于可伸缩抬杆上的直筒套。

与现有技术相比，本发明的医用伸缩担架通过将担架布、可伸缩抬杆以及人体支撑挡板等均设计为可伸缩结构，减少了担架的体积，可以轻松将担架缩回以更便捷的转移伤者，解决了运输难和体积大等问题，避免二次伤害，可以防止侧翻，携带方便，容易收纳，体积缩小至普通常规担架体积的四分之一，整体结构设计更加人性化，成本低，容易操作，市场前景好。

上述是发明技术方案的概述，以下结合附图与具体实施方式，对本发明做进一步说明。

附图说明

图1为本发明的缩回状态结构示意图；

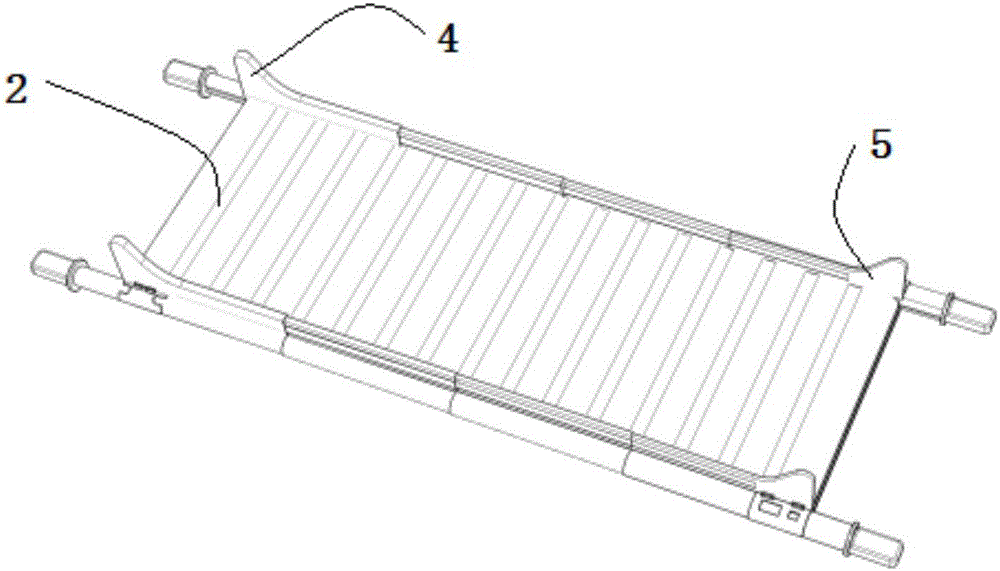

图2为本发明的伸展状态结构示意图；

图3为本发明的伸缩杆部分结构示意图；

图4为本发明的转动机构部分结构示意图。

具体实施方式：

为了使本发明的目的和技术方案及优点更加清楚明白，以下结合实施例作详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本发明，并不用于限定本发明。

本实施例提供的一种医用伸缩担架，结合图1-4，包括平行设置的两根可伸缩抬杆1、套设于可伸缩抬杆上的担架布2以及与可伸缩抬杆可转动连接的两组支撑挡板，可伸缩抬杆由至少三段伸缩杆3串接形成，两组支撑挡板为两个第一支撑挡板4和两个第二支撑挡板5且呈两两对称设置于可伸缩抬杆的侧端部，担架布2的四个角固定在可伸缩抬杆上，担架布2的两侧端套设且可伸缩连接在可伸缩抬杆上，第一支撑挡板4的端部与第二支撑挡板5的端部相匹配。其中，伸缩杆3包括可滑动连接的第一滑杆31和套设于第一滑杆内的第二滑杆32，第一滑杆的内设有供第二滑杆运动的滑槽33，滑槽的内表面设有若干凹槽34，第二滑杆的外表面设有若干弹性凸起35，若干凹槽34与若干弹性凸起35相匹配活动连接。

结合图1-4，为了让支撑挡板可以与担架面平行或垂直，便于收纳和展开，起到支撑、遮挡等作用，第一支撑挡板和第二支撑挡板均通过转动机构与可伸缩抬杆连接，转动机构包括微型步进电机6和与微型步进电机连接的转轴7，转轴上固定连接有圆形套件8，支撑挡板沿圆形套件的外切线与圆形套件8固定连接，可伸缩抬杆上设有缺口槽9，圆形套件与支撑挡板在缺口槽范围内转动，微型步进电机连接有可充电电池10。支撑挡板与圆形套件一体成型而成。可伸缩抬杆的端部设有把手11，在把手上设有用于启动微型步进电机的第一开关12、与可充电电池连接的第二开关13以及用于容纳可充电电池的槽体14。第一支撑挡板和第二支撑挡板均为类j型。可伸缩抬杆的表面涂覆有荧光涂层(图中略)。担架布为耐火陶瓷纤维绳编织而成，在担架布的两侧端编织有用于套设于可伸缩抬杆上的直筒套。

本实施例的医用伸缩担架的担架布、抬杆都设计成了可以伸缩的结构，减少了担架的体积，解决了携带问题，同时在转移伤者到病床或者手术台时可以轻松的将担架缩回到伤者的脚部或头部；担架的两侧端设计了支撑挡板等结构来辅助固定人体，防止侧翻，减少了因人体差异带来的不便，还设计了荧光层可以在晚上使用，担架布为耐火耐温材料，耐用性好，在火灾等场所可以使用，为了使担架能够顺利的进行伸缩运动，将支撑挡板设计为可以转动的结构，避免因剐蹭给伤者带来不必要的伤害。

根据上述说明书的揭示和教导，本发明所属领域的技术人员还可以对上述实施方式进行变更和修改。因此，本发明并不局限于上面揭示和描述的具体实施方式，对发明的一些修改和变更也应当落入本发明的权利要求的保护范围内。

技术特征：

技术总结
本发明公开了一种医用伸缩担架，包括平行设置的两根可伸缩抬杆、套设于所述可伸缩抬杆上的担架布以及与所述可伸缩抬杆可转动连接的两组支撑挡板，所述可伸缩抬杆由至少三段伸缩杆串接形成，所述两组支撑挡板为两个第一支撑挡板和两个第二支撑挡板且呈两两对称设置于可伸缩抬杆的侧端部，所述担架布的四个角固定在可伸缩抬杆上，所述担架布的两侧端套设且可伸缩连接在可伸缩抬杆上，所述第一支撑挡板的端部与第二支撑挡板的端部相匹配。与现有技术相比，本发明的医用伸缩担架可以避免伤患者的二次伤害，具有可伸缩、可发夜光、体积小、容易转移患者、易于收纳等优点。

技术研发人员：段孟瑶
受保护的技术使用者：东莞产权交易中心;段孟瑶
技术研发日：2017.04.18
技术公布日：2017.09.19
