一种治疗盘状半月板撕裂的切割装置的制作方法

本发明属于医用设备技术领域，具体涉及一种治疗盘状半月板撕裂的切割装置。

背景技术：

目前治疗盘状半月板破裂的主要手段是在关节镜下用现有的蓝钳对其从内侧仅有的缝隙处进行咬除，现有的蓝钳一般是在关节镜下使用，其张口小，每次咬除的容积很小，做一个盘状半月板，从咬除到接近正常半月板形状，往往有垂直台阶，再到修整和缝合一般需要一到两个小时的时间，既费时间，又增加了患者的痛苦和手术风险，以及手术费用，同时也增加了大夫的劳动强度，失去了微创手术的意义。

技术实现要素：

本发明的目的是提供一种治疗盘状半月板撕裂的切割装置，解决了现有刀具在使用过程中咬除容积小、浪费时间的问题。

本发明所采用的技术方案是，一种治疗盘状半月板撕裂的切割装置，包括手柄，手柄的端部固接有底板和上夹板，沿上夹板的长向还设置有切割槽a和切割槽b，切割槽a和切割槽b内均设置有与其配合的切割刀。

本发明的特征还在于，

底板和上夹板的截面呈“v”状，两者之间的夹角为30°-45°。

上夹板的厚度不小于底板的厚度。

切割槽a的横切面呈矩形，且与底板的表面相垂直。

切割槽b的横切面呈斜坡状。

切割槽a和切割槽b均为通槽，且其长度均不大于上夹板的宽度。

本发明的有益效果是：本发明一种治疗盘状半月板撕裂的切割装置通过采用底板和上夹板将盘状半月板位置固定，然后通过切割槽a和切割槽b与切割刀的配合分别进行垂直切割和斜面切割，不仅大大缩短的手术时间，而且降低了手术成本，减少了操作者的劳动强度，同时本切割装置结构简单，有很好的实用价值。

附图说明

图1是本发明一种治疗盘状半月板撕裂的切割装置的结构示意图；

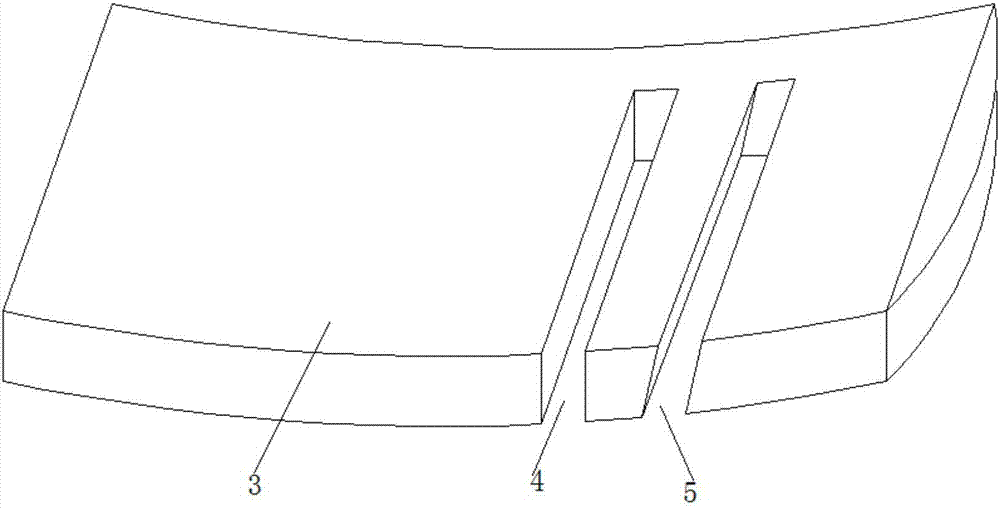

图2是本发明一种治疗盘状半月板撕裂的切割装置中上夹板的结构示意图。

图中，1.手柄，2.底板，3.上夹板，4.切割槽a，5.切割槽b，6.切割刀。

具体实施方式

下面结合附图和具体实施方式对本发明进行详细说明。

本发明一种治疗盘状半月板撕裂的切割装置，如图1所示，包括手柄1，手柄1的端部固接有底板2和上夹板3，沿上夹板3的长向还设置有切割槽a4和切割槽b5，切割槽a4和切割槽b5内均设置有切割刀6，切割刀6的刀刃与切割槽a4和切割槽b5相互配合。

底板2和上夹板3的截面呈“v”状，两者之间的夹角为30°-45°，呈“v”状的底板2和上夹板3更容易使盘状半月板位置固定不变。

上夹板3的厚度不小于底板2的厚度，上夹板3的厚度保证了切割槽a4和切割槽b5的槽内深度，槽内深度越大，保证切割刀6的切割方向不偏移。

切割槽a4的横切面呈矩形，且与底板2的表面相垂直，使切割刀6进行垂直切割。

切割槽b5的横切面呈斜坡状，且其斜坡一侧靠近切割槽a4，使切割刀6进行斜面切割。

如图2所示，切割槽a4和切割槽b5均为通槽，且其长度均不大于上夹板3的宽度。

本发明的切割装置的工作过程如下：

当进行手术时，操作者在关节镜的监视下，首先确定盘状半月板的切割部位以及预留半月板的部分；然后使用并移动本发明的切割装置，将盘状半月板放置在底板2和上夹板3之间，通过切割槽a4和切割刀6的配合进行垂直切割若干次，最后根据盘状半月板残端的情况，通过切割槽b5和切割刀6的配合斜形切割若干次以达到正常半月板的斜坡面为止，手术完毕。

本发明切割装置通过采用底板2和上夹板3将盘状半月板位置固定，然后通过切割槽a4和切割槽b5与切割刀6的配合分别进行垂直切割和斜面切割，不仅大大缩短的手术时间，而且降低了手术成本，减少了操作者的劳动强度，同时本切割装置结构简单，有很好的实用价值。

技术特征：

技术总结
本发明公开的一种治疗盘状半月板撕裂的切割装置，包括手柄，手柄的端部固接有底板和上夹板，沿上夹板的长向还设置有切割槽a和切割槽b，切割槽a和切割槽b内均设置有与其配合的切割刀。本发明的切割装置通过采用底板和上夹板将盘状半月板位置固定，然后通过切割槽a和切割槽b与切割刀的配合分别进行垂直切割和斜面切割，不仅大大缩短的手术时间，而且降低了手术成本，减少了操作者的劳动强度，同时本切割装置结构简单，有很好的实用价值。
