一种婴儿医用保温箱的制作方法

本发明涉及医疗设备应用领域，主要涉及一种婴儿医用保温箱。

背景技术：

婴儿保温箱，是为新生的早产儿保温使用的医用产品，由于早产儿的身体机能还不能完全与外界接触，尤其是呼吸道容易受感染，所以需要保温箱为其提供一个相对隔绝外界环境、且温湿适宜的成长环境。但目前的婴儿保温箱一般作为固定箱体使用，当婴儿遇到紧急情况、不适合移动时，无法快速将婴儿转移到急诊室；另外，婴儿保温箱为了保证婴儿的安全，边沿设置的较高，当医护人员个头较低时，在移动婴儿的过程中不是很安全，已发生婴儿掉落的情况；现有的保温箱通常靠向箱体内通入一定温度的空气来调节保温箱内的温度，但这种调节方式对早产儿来说会带来很大的应激反应，如风力较大会诱发早产儿的感冒症状，并且不利于早产儿的正常睡眠，通常保温箱的保温是靠单纯的电加热，需要持续加热，环保性不强。

技术实现要素：

为解决上述技术问题，本发明提供的是一种婴儿医用保温箱，不仅可为婴儿提供一个恒温舒适的环境，同时便于紧急情况的转移。

本发明所采用的技术方案是：一种婴儿医用保温箱，包括箱盖、箱体和支撑腿，所述箱体和所述箱盖通过轴销连接，所述箱体底部设有方形开口，所述方形开口包括两个相对设置的第一端面，在两个所述的第一端面上均设置有凸台，所述支撑腿包括两个相对设置的第二端面，在两个所述的第二端面上开设有滑槽，所述凸台卡接在所述滑槽内上下滑动，并将所述箱体和所述支撑腿连接成一体结构；

所述箱体和所述箱盖外侧均设置有保温夹层，所述保温夹层内均匀设置有加热丝，且相邻的加热丝之间的填充有液态的相变材料，所述箱体的空腔内设有导热床，所述导热床包括外壳和设置在外壳内部并用于传递热量的内置液体；所述箱体的侧壁上，在与所述箱盖连接处安装有加湿器，所述加湿器的喷头朝向所述箱体内；

所述支撑腿包括上部、中部和下部，所述上部和下部为空心结构，所述中部为实心结构，所述上部设有一端与所述中部固定的第一伸缩杆，所述下部设有一端与所述中部固定的第二伸缩杆，所述第二伸缩杆的另一端连接有滑轮。

优选的，所述箱盖内，在顶部设有夜灯和杀菌灯。

优选的，所述滑槽的长度不小于所述箱体的高度减去所述导热床的最高部分的高度。

优选的，所述的导热床的内置液体为导热液体，所述导热床的厚度为5~10cm，所述导热床的两端均与所述箱体的侧壁紧贴在一起。

优选的，所述支撑腿上设有控制所述第一伸缩杆的第一按钮和控制所述第二伸缩杆的第二按钮。

优选的，所述的箱盖外侧的顶端还设有提手。

优选的，所述箱体的侧壁上还设有温度控制器和湿度测试器。

本发明的有益效果是：

在本发明中，第一，用来调控保温箱箱体内温度的方式不同于现有的保温箱，通过在箱体和箱盖外侧设置带有加热丝和液态相变材料的保温夹层，将温度传递给箱体内的导热床，设置在保温夹层内的相变恒温材料在25~27℃开始结晶、32~34℃开始融化，结晶-融化为一个相变循环，根据环境温度的变化，经过2000次的相变循环，相变材料依然能够保持绝大部分的变温特性，可长久地将温度控制在25~35℃之间，避免向箱体内通入一定温度的空气来调节保温箱内的温度，保证为婴儿提供一个舒适健康的环境，同时不会给婴儿带来很大的应激反应；第二，将支撑腿与箱体内的导热床连接在一起，并将支撑腿设置为可伸缩和可移动的，该设置的好处是：一方面可通过支撑腿的伸缩，来调节导热床的高低，当医护人员需要抱出婴儿时，可按下支撑腿上的第一按钮，控制第一伸缩杆向上移动，将导热床抬高；另一方面，可按下第二按钮，控制第二伸缩杆向下运动直至露出滑轮，即可实现婴儿保温箱的移动。

附图说明

此处所说明的附图用来提供对本发明的进一步理解，构成本申请的一部分，并不构成对本发明的不当限定。

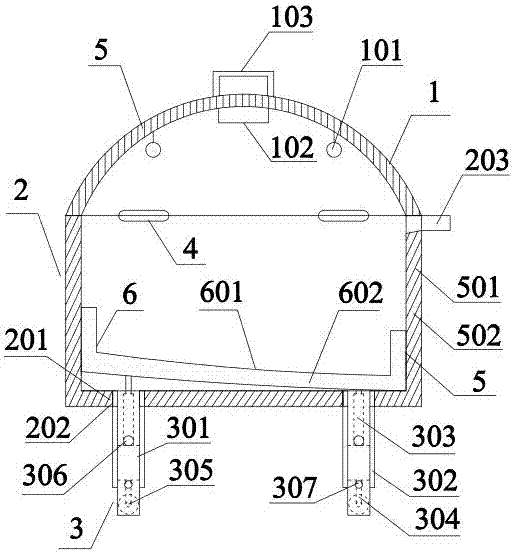

图1是婴儿保温箱的正视图。

图2是婴儿保温箱的整体结构示意图。

图3是婴儿保温箱的抱取婴儿时的使用状态示意图。

图4是婴儿保温箱的侧视图。

附图标记：1、箱盖，101、夜灯，102、杀菌灯，103、提手，2、箱体，201、第一端面，202、凸台，203、加湿器，204、温度控制器，205、湿度测试器，3、支撑腿，301、第二端面，302、滑槽，303、第一伸缩杆，304、第二伸缩杆，305、滑轮，306、第一按钮，307、第二按钮，4、轴销，5、保温夹层，501、相变材料，502、加热丝，6、导热床，601、外壳，602、内置液体。

具体实施方式

为使本发明实施例的目的、技术方案和优点更加清楚，下面将结合本发明的附图、实施例对技术方案进行清楚、完整地描述。下面结合具体实施例详细描述本发明的方案：

作为本发明的实施例，如图所示，一种婴儿医用保温箱，包括箱盖1、箱体2和支撑腿3，其特征在于，所述箱体1和所述箱盖2通过轴销4连接，所述箱体2底部设有方形开口，所述方形开口包括两个相对设置的第一端面201，在两个所述的第一端面201上均设置有凸台202，所述支撑腿（3）包括两个相对设置的第二端面301，在两个所述的第二端面301上开设有滑槽302，所述凸台202卡接在所述滑槽302内上下滑动，并将所述箱体2和所述支撑腿3连接成一体结构；

所述箱体2和所述箱盖1外侧均设置有保温夹层5，所述保温夹层5内均匀设置有加热丝502，且相邻的加热丝502之间的填充有液态的相变材料501，所述箱体2的空腔内设有导热床6，所述导热床6包括外壳601和设置在外壳601内部并用于传递热量的内置液体602；所述箱体2的侧壁上，在与所述箱盖1连接处安装有加湿器203，所述加湿器203的喷头朝向所述箱体2内；

所述支撑腿3包括上部、中部和下部，所述上部和下部为空心结构，所述中部为实心结构，所述上部设有一端与所述中部固定的第一伸缩杆303，所述下部设有一端与所述中部固定的第二伸缩杆304，所述第二伸缩杆304的另一端连接有滑轮305。

优选的，所述箱盖1内，在顶部设有夜灯101和杀菌灯102。

优选的，所述滑槽302的长度不小于所述箱体2的高度减去所述导热床6的最高部分的高度。

优选的，所述的导热床6的内置液体602为导热液体，所述导热床6的厚度为5~10cm，所述导热床6的两端均与所述箱体2的侧壁紧贴在一起。

优选的，所述支撑腿3上设有控制所述第一伸缩杆303的第一按钮306和控制所述第二伸缩杆304的第二按钮307。

优选的，所述的箱盖1外侧的顶端还设有提手103。

优选的，所述箱体2的侧壁上还设有温度控制器204和湿度测试器205。

本发明所述的一种婴儿医用保温箱，其使用过程如下：

打开加热丝502的控制开关，观察箱体2侧壁上的温度控制器204及湿度测试器205，使箱体2内维持在适宜的温度和湿度，如果箱体2内温度过高，可关闭加热丝502的控制开关，如果箱体内较为干燥，可打开箱盖1上的加湿器203，对箱体2内进行湿度调节；当婴儿需要将其头部或者脚部垫高时，可按下位于同一端的第一按钮306，控制第一伸缩杆303向上移动，可将导热床6的一端抬高到合适位置，便于医护人员对婴儿进行相关护理工作；当需要将婴儿抱出进行清洗时，可按下四个支撑腿3上的第一按钮306，控制第一伸缩杆303向上移动，将导热床6整体抬高，至婴儿合适抱出的位置；当需要移动婴儿保温箱时，按下第二按钮307，控制第二伸缩杆304向下拉出，直至露出滑轮305，即可推动箱体，将婴儿保温箱移动到目的地。

以上显示和描述了本发明的基本原理、主要特征和本发明的优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是本发明的原理，在不脱离本发明精神和范围的前提下本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明的范围内。本发明要求的保护范围由所附的权利要求书及其等同物界定。
