一种奶牛乳房消毒装置的制作方法

本发明涉及奶牛养殖领域，具体涉及一种乳房消毒装置。

背景技术：

随着人们生活水平的提高，牛奶成了大多数家庭日常不可缺少的食物，牛奶的需求量也随之上升，于是，出现了大量的规模化的奶牛养殖场。规模化奶牛场，是指养殖规模在50头以上的大中型养殖户，可以进行独立的生产，一般包括生活区、管理区、生产区和污粪处理区以及病死畜管理区。对于养殖户而言，如何保护奶牛的乳房很重要，奶牛的乳房长期处于暴露状态，在日常生活中乳头表面会接触和滋生大量的细菌，如果在挤奶时，大量的细菌就会落入牛奶中，造成奶源的污染。而奶牛在挤奶之后，奶牛乳头大约1-2个小时才能完全闭合，其间很容易受到细菌的侵袭，从而诱发乳房炎的发生。因此，奶牛乳头的消毒和护理对提高生奶质量、预防奶牛乳房疾病的发生起到了至关重要的作用。

现有公告号为：cn205460000u的实用新型专利公开了一种奶牛乳头消毒装置，包括：相连接的第一储液部和第二储液部，第一储液部内部设置有第一空腔，第二储液部内部设置有第二空腔，所述第一空腔与所述第二空腔相互连通，用于容纳消毒液。该实用新型达到了如下效果：(1)结构简单；(2)操作方便；(3)消毒效果好；(4)对奶牛乳头具有保护作用。但是，该实用新型的使用只能对乳头进行消毒，由于包裹不完全的原因该结构并不能全面的对奶牛的乳房和乳头进行良好的消毒。

技术实现要素：

本发明的目的在于提供一种奶牛乳房消毒装置，以解决对奶牛乳房和乳头不能全面消毒的问题。

为达到上述目的，本发明的技术方案是：一种奶牛乳房消毒装置，本体、消毒部和调节部，所述的本体设有位于本体上部的第一开口、位于本体下部且与本体滑动连接的楔块和下部设有第二开口可供楔块滑进的储藏腔，所述的消毒部包括底部为楔形且与楔块楔合的容器体和贴合于第一开口且与容器体上部转动连接的容器垫，所述的容器垫与容器体位于本体中部，所述的容器体底部为楔形，楔块和容器体外壁将储藏腔下部第二开口封闭，所述的第一开口侧面设有与储藏腔连通的第一通孔；所述的调节部包括多个安装于本体底部用于调节高度的可调气缸。

采用本方案的工作原理：将容器垫与容器体放进拥有第一开口的消毒装置本体的中部，本体内设有的楔形块和容器体底部楔合，并且将储藏腔下部的第二开口封闭。第一开口侧面设有与储藏腔连通的第一通孔，将消毒液从第一通孔加入到储藏腔的同时也可以将消毒液加入到容器体内。将容器体内加入到适量的消毒液后，将奶牛乳房放入装置本体，由于奶牛的高度不同，可以调节本体底部的调节部升高或者下降装置本体，调节到能够包裹住奶牛乳房的位置。由于奶牛高度的不同造成乳头的相对高度会不同，可以对楔块进行滑动升高或者下降容器体，调节到能够包裹奶牛乳头，使消毒液浸泡到奶牛的乳房和乳头，对其进行全面的消毒。本体内的楔块滑动可以对储藏腔中的消毒液一个压力，在容器体内的消毒液不足时可以通过楔块挤压储藏腔内的消毒液，则消毒液从第一通孔中溢出补足消毒液。当消毒液过多的时候，会从储藏腔的第一通孔处流进储藏腔中，避免溢出造成浪费。

本发明具有以下效果：对奶牛消毒时，可以调节装置本体的高度不至于过紧或者过松弛的包裹奶牛乳房或者乳头，在达到全面消毒效果的同时也能够使奶牛感到舒适。在使用该装置时，不用人为的进行手持，减少工作量，提高工作效率。设置的储存腔可以对多余的消毒液进行收取保存，消毒液过少的时候可以通过储藏腔进行补给以保证奶牛乳房和乳头全面消毒。结构简单，使用方面。

在以上基础上：

优选方案一，所述的第一开口和容器垫为漏斗形。将第一开口和容器垫设置为漏斗形，漏斗形可以更好的贴合奶牛乳房，避免奶牛乳房受到棱角的伤害。

优选方案二，所述的容器垫设有多个第二通孔。容器垫设置的第二通孔可与第一开口侧面设有的第一通孔连通。

优选方案三，所述的容器垫表面设有海绵层。海绵柔软并且具有吸附性，柔软可以使奶牛感到舒适，且可以吸附消毒液，在容器垫旋转过程中吸附的消毒液均匀涂抹在奶牛乳房上。

优选方案四，所述的楔块一侧设有滑杆，楔块通过滑杆与本体滑动连接，滑杆与本体连接处设有橡胶皮套。楔块设置滑杆是为了方便推动，在滑杆和本体连接处设置橡胶皮套是为了保证在储藏腔第二开口闭合时候，不导致漏气同时避免楔块滑道左侧带走的消毒液溢出。

附图说明

下面结合附图和具体实施方式对本发明作进一步详细的说明：

图1为奶牛乳房消毒装置结构示意图；

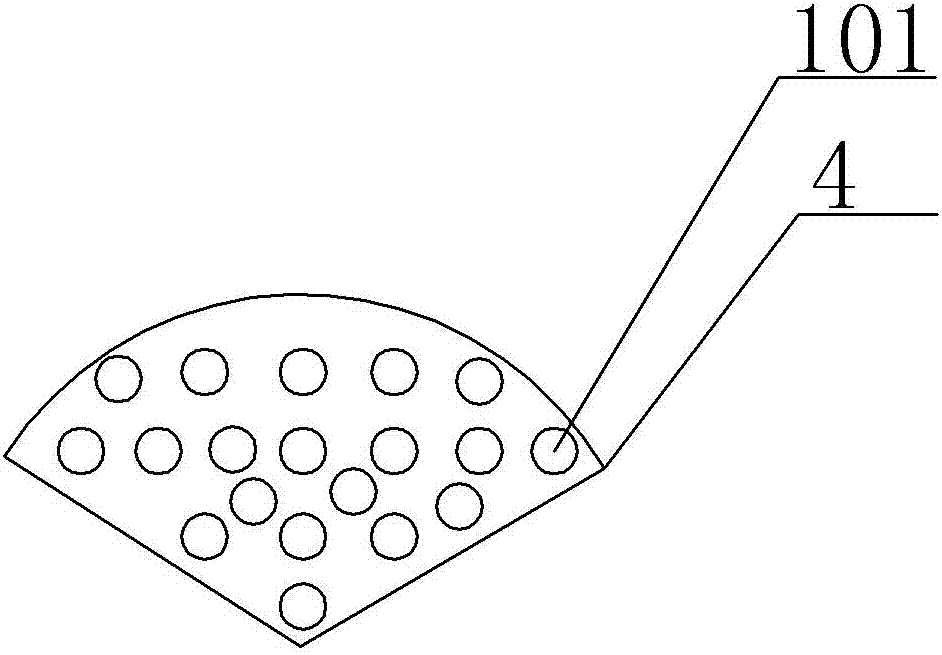

图2为第一开口的第一通孔示意图。

具体实施方式

附图标记为：本体1、储藏腔2、容器垫3、第一开口4、容器体5、楔块6、滑杆7、调节部8、可调气缸9、第一通孔101、第二开口11。

实施例1：

如图1、2所示，消毒装置的本体1底部设有调节部8，调节部8为多个安装于装置本体1底部的可调气缸，本体1左侧与楔块6滑动连接，楔块6与滑杆7固定，容器体5放置在装置本体1中部，容器体5外侧壁与楔块6将储藏腔2下部的第二开口11封闭，第一开口4设有与储藏腔2连通的第一通孔101，容器体5上部与容器垫3转动连接且容器体5底部与楔块6楔合，容器垫3设有第二通孔可以第一通孔101连通，容器垫3表面设有海绵层。

将消毒液加入到容器体5时，将容器垫3和容器体5放置在本体1中，将容器垫3与本体1的第一开口4贴合，向容器体5加入适量的消毒液。也可以沿着第一开口4的侧壁的第一通孔101处，加入消毒液，消毒液会经过海绵层和容器垫3的第二通孔，再通过第一通孔101流入储藏腔2，向储藏腔2加入适量的消毒液。容器垫3可以在容器体5上旋转，在倒入消毒液的过程中，整个海绵层可以吸附消毒液。溶液不足，可以将储藏腔2中的消毒液，通过楔块6的挤压，将储藏腔2中的消毒液通过第一通孔101再通过容器垫3上的第二通孔流入到容器体5内，补充不足的消毒液。消毒液过多，被海绵层吸附，可以通过挤压海绵层，将消毒液挤压进储藏腔2中。

对奶牛的乳房和乳头进行消毒时，将装置本体1放置于奶牛下部，根据奶牛乳房的高度调节本体1底部的可调器气缸上升或者下降，使奶牛乳房不过于被挤压同时保证奶牛乳房被完全包裹，奶牛的乳头进入容器体5，根据奶牛乳头的高度推动或者拉动楔块6，使得容器体5上升或者下降充分包裹奶牛的乳头并且避免容器体5内的消毒液溢出。海绵层也可以吸附上升多余的消毒液，在奶牛乳房的压力下，可以将消毒液通过第一通孔101挤压到储藏腔2中，避免消毒液的浪费。在消毒过程中，可以转动容器垫3对奶牛乳房均匀的涂抹消毒液，并且对乳房进行按摩。等待1-2分钟，将装备本体1调节到最低位置移开完成消毒工作。

以上所述的仅是本发明的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本发明构思的前提下，还可以作出若干变形和改进，这些也应该视为本发明的保护范围，这些都不会影响本发明实施的效果和专利的实用性。本发明所省略描述的技术、形状、构造部分均为公知技术。

技术特征：

技术总结
本发明涉及奶牛养殖领域，公开了一种奶牛乳房消毒装置，包括本体、消毒部和调节部，所述的本体设有位于本体上部的第一开口、位于本体下部且与本体滑动连接的楔块和下部设有第二开口可供楔块滑进的储藏腔，所述的消毒部包括底部为楔形且与楔块楔合的容器体和贴合于第一开口的且与容器体上部转动连接的容器垫，所述的容器垫与容器体位于本体中部，楔块和容器体外壁将储藏腔下部第二开口封闭，所述的第一开口侧面设有与储藏腔连通的第一有通孔；所述的调节部包括多个安装于本体底部用于调节高度的可调气缸。本发明可以全面的对奶牛乳房进行消毒。

技术研发人员：程锦莲
受保护的技术使用者：重庆市长寿区莲莲奶牛养殖场
技术研发日：2017.05.31
