一种感染科用医疗器械消毒装置的制作方法

本发明涉及医疗器械技术领域，尤其涉及一种感染科用医疗器械消毒装置。

背景技术：

在医疗诊疗中，各种常规的医疗器械的使用量巨大，对医疗器械的消毒也是一项十分繁重的工作。目前，通常对医疗器械进行浸泡消毒，然而在浸泡时，医疗器械处于静止状态，医疗器械上的附着物可能会依旧粘附在上面，容易导致消毒不彻底；此外一般的医疗器械消毒仅仅采用单一的消毒方法，其消毒效果不尽理想。

技术实现要素：

本发明提供了一种感染科用医疗器械消毒装置，采用旋转式载体结构，可以均匀悬挂或放置不同的医疗器械，且能够保证均匀接触，防止死角的存在；同时采用雾化消毒装置，以及紫外线和臭氧多重消毒手段，提高了消毒效果，减轻了医务人员的工作强度。

为解决上述技术问题，

本技术：
实施例提供了一种感染科用医疗器械消毒装置，包括外壳体和内壳体，所述的外壳体和内壳体之间设有隔热层，内壳体的一侧通过销轴设有封闭门，外壳体的底部设有动力箱，动力箱内设有与旋转柱相连接的旋转电机，以及与连通管相连通的液泵，所述的动力箱的顶部、位于内壳体底部处设有雾化器，雾化器与旋转柱的内部相连通，所述的旋转柱的侧面上相间排列有挂钩、紫外线消毒灯和储物板，旋转柱的顶部为半球状的喷雾器，喷雾器的表面均匀设有喷雾口，所述的内壳体的侧壁面上设有臭氧发生器，底部的一侧与排液管相连通，所述的连通管的另一端与设置在外壳体顶部的储液桶相连通，连通管上设有电磁阀，外壳体的侧壁面上设有显示屏，顶部上设有与储液桶相匹配的连接口。

作为本发明的一个优选的技术方案，所述的隔热层内填充有泡沫塑料、超细玻璃棉或高硅氧棉中的一种。

作为本发明的一个优选的技术方案，所述的封闭门的材质为耐高温玻璃，边缘处设有与内壳体相匹配的密封条。

作为本发明的一个优选的技术方案，所述的雾化器为空气压缩式雾化器或网式雾化器中的一种。

作为本发明的一个优选的技术方案，所述的挂钩、紫外线消毒灯和储物板均为偶数组，沿旋转柱的轴向方向成排分布，紫外线消毒灯设置在挂钩和储物板的中间位置，储物板为上设有不同形状和规格的固定槽。

作为本发明的一个优选的技术方案，所述的显示屏为触摸式液晶控制屏。

本申请实施例中提供的一个或多个技术方案，至少具有如下技术效果或优点：

采用旋转式载体结构，可以均匀悬挂或放置不同的医疗器械，且能够保证均匀接触，防止死角的存在；同时采用雾化消毒装置，以及紫外线和臭氧多重消毒手段，提高了消毒效果，减轻了医务人员的工作强度。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

图1是本申请实施例的结构示意图；

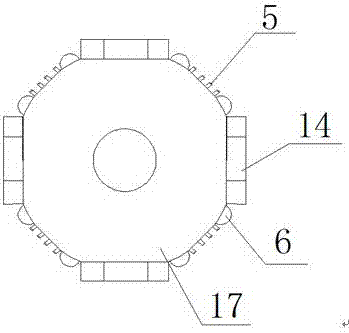

图2是本申请实施例的旋转柱俯视结构示意图。

图1-图2中：1、外壳体，2、隔热层，3、内壳体，4、封闭门，5、挂钩，6、紫外线消毒灯，7、喷雾器，8、储液桶，9、连接口，10、连通管，11、臭氧发生器，12、显示屏，13、电磁阀，14、储物板，15、排液管，16、旋转柱，17、雾化器，18、动力箱。

具体实施方式

本发明提供了一种感染科用医疗器械消毒装置，采用旋转式载体结构，可以均匀悬挂或放置不同的医疗器械，且能够保证均匀接触，防止死角的存在；同时采用雾化消毒装置，以及紫外线和臭氧多重消毒手段，提高了消毒效果，减轻了医务人员的工作强度。

为了更好的理解上述技术方案，下面将结合说明书附图以及具体的实施方式对上述技术方案进行详细的说明。

如图1-图所示，本实施例所述的一种感染科用医疗器械消毒装置，包括外壳体1和内壳体3，所述的外壳体1和内壳体3之间设有隔热层2，内壳体3的一侧通过销轴设有封闭门4，外壳体1的底部设有动力箱18，动力箱18内设有与旋转柱16相连接的旋转电机，以及与连通管10相连通的液泵，所述的动力箱18的顶部、位于内壳体3底部处设有雾化器17，雾化器17与旋转柱16的内部相连通，所述的旋转柱16的侧面上相间排列有挂钩5、紫外线消毒灯6和储物板14，旋转柱16的顶部为半球状的喷雾器7，喷雾器7的表面均匀设有喷雾口，所述的内壳体3的侧壁面上设有臭氧发生器11，底部的一侧与排液管15相连通，所述的连通管10的另一端与设置在外壳体1顶部的储液桶8相连通，连通管10上设有电磁阀13，外壳体1的侧壁面上设有显示屏12，顶部上设有与储液桶8相匹配的连接口9。

其中，在实际应用中，所述的隔热层2内填充有泡沫塑料、超细玻璃棉或高硅氧棉中的一种，隔热层2的设置有效减少了热量的损失，节能环保。

其中，在实际应用中，所述的封闭门4的材质为耐高温玻璃，边缘处设有与内壳体3相匹配的密封条，可以在消毒过程中观察到内部情况，实现可视化操作，同时密封条的设置可以提高内壳体3中的密封性，提高了消毒情况。

其中，在实际应用中，所述的雾化器17为空气压缩式雾化器或网式雾化器中的一种，压缩式的雾化器，采用高效无油活塞式压缩机，雾化时不需冷却水，日常免维护、操作更简单方便；原药雾化不需稀释，临床效果好；几乎没有药物残留量，药物利用率高；雾化使用原药雾化，雾化的颗粒超细，并且不易碰撞结合；纯机械性产品，故障率极低，维修费用低，使用寿命长。

其中，在实际应用中，所述的挂钩5、紫外线消毒灯6和储物板14均为偶数组，沿旋转柱16的轴向方向成排分布，紫外线消毒灯6设置在挂钩5和储物板14的中间位置，储物板14为上设有不同形状和规格的固定槽，采用旋转式载体结构，可以均匀悬挂或放置不同的医疗器械，且能够保证均匀接触，防止死角的存在；同时采用雾化消毒装置，以及紫外线和臭氧多重消毒手段，提高了消毒效果，减轻了医务人员的工作强度。

其中，在实际应用中，所述的显示屏12为触摸式液晶控制屏，可以通过显示屏12观测工作状态，以及设定转速、消毒液流速、紫外线强度、臭氧发生器的功率、消毒时间等工作参数，使用方便。

以上所述，仅是本发明的较佳实施例而已，并非对本发明作任何形式上的限制，虽然本发明已以较佳实施例揭露如上，然而并非用以限定本发明，任何熟悉本专业的技术人员，在不脱离本发明技术方案范围内，当可利用上述揭示的技术内容作出些许更动或修饰为等同变化的等效实施例，但凡是未脱离本发明技术方案的内容，依据本发明的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均仍属于本发明技术方案的范围内。

技术特征：

技术总结
本发明提供了一种感染科用医疗器械消毒装置，属于医疗器械技术领域，包括外壳体和内壳体，所述的外壳体和内壳体之间设有隔热层，内壳体的一侧设有封闭门，外壳体的底部设有动力箱，动力箱的顶部设有雾化器，雾化器与旋转柱的内部相连通，旋转柱的侧面上相间排列有挂钩、紫外线消毒灯和储物板，顶部为半球状的喷雾器，内壳体的侧壁面上设有臭氧发生器，连通管的另一端与储液桶相连通，外壳体的侧壁面上设有显示屏。本发明的有益效果为：采用旋转式载体结构，可以均匀悬挂或放置不同的医疗器械，且能够保证均匀接触，防止死角的存在；同时采用雾化消毒装置，以及紫外线和臭氧多重消毒手段，提高了消毒效果，减轻了医务人员的工作强度。
