一种手机杀菌器的制作方法

本发明涉及杀菌机技术领域，具体而言，涉及一种手机杀菌器。

背景技术：

智能手机作为现在生活中最重要的通讯工具，现如今的手机都使用触摸屏作为标配，使得人人都使用手机上网聊天及办公，也不可避免的导致手机本体外表玷污和滋生大量的细菌，当人的手、脸和耳朵接触到手机时，这些细菌和病毒就会玷污在人体的皮肤上，导致皮肤的不良反应或者疾病，尤其在手机通话的时候，这些细菌或病毒极易通过口腔进入到体内，给我们身体带来危害。

技术实现要素：

本发明的目的在于提供一种手机杀菌器，以解决现有技术中的不足。

为实现本发明目的，采用的技术方案为：

一种手机杀菌器，包括箱体和箱门，其特征在于：所述箱体下端设有支撑座，支撑座内设有电机；所述电机的输出轴伸入箱体内；所述箱体内设有承载盘，承载盘上设有多个手机放置盒；所述电机的输出轴穿过承载盘，且其末端设有毛刷杆，毛刷杆上设有刷毛；所述箱体内设有多个臭氧发生器；所述箱体内下端设有风机；所述支撑座内设有空气净化盒，空气净化盒与风机通过管道连接；所述箱体内设有香薰装置；所述箱体在与箱门配合的开口处设有触碰开关；所述箱体配置有太阳能供电装置、计时器和控制器；所述太阳能供电装置与控制器连接，控制器分别与电机、臭氧发生器和计时器电连接；所述触碰开关与控制器连接。

进一步地，所述太阳能供电装置包括设在箱体外的太阳能电池板和箱体内的转换结构；所述转换结构包括：太阳能控制器、蓄电池和逆变器；所述太阳能电池板与太阳能控制器连接，太阳能控制器与蓄电池连接，蓄电池与逆变器连接，逆变器与控制器电路连接。

进一步地，所述计时器与控制器连接，控制器与风机电连接。

进一步地，所述香薰装置包括安装于箱体内底面的香薰托，设置于香薰托内的加热电阻以及用于吸取香薰液的海绵。增加香薰装置，使得手机通过本杀菌器消毒后，机身充满令人愉悦的香味。

进一步地，所述箱体内壁设有活性炭层，活性炭具有杀菌、吸收甲醛以及有害气体的功能，因此，手机杀菌器具有有杀菌、吸收甲醛以及有害气体的功能。

进一步地，所述手机放置盒包括壳体，壳体内设有多个支撑块；所述壳体四周内壁均设有固定块，固定块的高度高于支撑块的高度。

本发明的有益效果是，

本发明臭氧发生器产生的臭氧可以对手机进行杀菌，杀菌效果优异；同时通过电机驱动毛刷杆转动，可实现刷毛对手机屏幕进行清洁；当臭氧对手机杀菌后，再通过风机吸收杀菌产生的臭氧等有毒气体，再进入空气净化盒进行净化，去除有害气体，避免对人造成损害。

附图说明

图1是本发明提供的手机杀菌器的结构示意图；

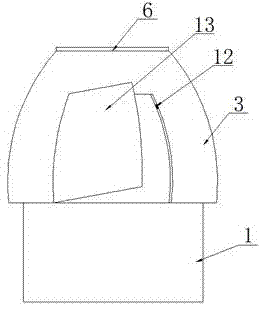

图2是箱体与箱门配合示意图；

图3是手机放置盒的结构示意图；

图4是本发明的工作流程示意图；

图5是太阳能供电装置的流程示意图。

具体实施方式

下面通过具体的实施例子并结合附图对本发明做进一步的详细描述。

图1-5所示出了本发明提供的手机杀菌器，包括支撑座1、电机2、箱体3、香薰装置4、手机放置盒5、太阳能电池板6、臭氧发生器7、毛刷杆8、计时器、控制器、空气净化盒11、风机9、箱门13、刷毛14、承载盘15、太阳能供电装置、触碰开关12及管道10。所述箱体3下端设有支撑座1，支撑座1内设有电机2；所述电机2的输出轴伸入箱体3内；所述箱体3内设有承载盘15，承载盘15上设有多个手机放置盒5；所述电机2的输出轴穿过承载盘15，且其末端设有毛刷杆8，毛刷杆8上设有刷毛14；所述箱体3内设有多个臭氧发生器7；所述箱体3内下端设有风机9；所述支撑座1内设有空气净化盒11，空气净化盒11与风机9通过管道10连接；所述箱体3内设有香薰装置4；所述箱体3在与箱门13配合的开口处设有触碰开关12；所述箱体3配置有太阳能供电装置、计时器和控制器；所述太阳能供电装置与控制器连接，控制器分别与电机2、臭氧发生器7和计时器电连接；所述触碰开关12与控制器连接；所述计时器与控制器连接，控制器与风机9电连接。

太阳能供电装置包括设在箱体3外的太阳能电池板6和箱体3内的转换结构；所述转换结构包括：太阳能控制器、蓄电池和逆变器；所述太阳能电池板与太阳能控制器连接，太阳能控制器与蓄电池连接，蓄电池与逆变器连接，逆变器与控制器电路连接。

香薰装置4包括安装于箱体3内底面的香薰托，设置于香薰托内的加热电阻以及用于吸取香薰液的海绵；所述香薰装置与控制器电连接；增加香薰装置，使得手机通过本杀菌器消毒后，机身充满令人愉悦的香味。

箱体3内壁设有活性炭层，活性炭具有杀菌、吸收甲醛以及有害气体的功能，因此，手机杀菌器具有有杀菌、吸收甲醛以及有害气体的功能。

手机放置盒5包括壳体51，壳体51内设有多个支撑块53；所述壳体51四周内壁均设有固定块52，固定块52的高度高于支撑块53的高度。

工作原理为：首先将多个手机16通过手机放置盒5固定在在承载盘15上，然后关上箱门13，当箱门13关好时接触到触碰开关12时，触碰开关13发送信号给控制器，控制器控制电机2、臭氧发生器7和计时器通电，开始工作，当计时器计时到预设值时，计时器发送信号给控制器，控制器控制电机2和臭氧发生器7停止工作，同时控制风机9和香薰装置4通电，使风机9开始工作，从而实现将箱体3内的有毒气体抽出；香薰装置4开始工作，使得手机通过本杀菌器消毒后，机身充满令人愉悦的香味。

以上所述仅为本发明的优选实施例而已，并不用于限制本发明，对于本领域的技术人员来说，本发明可以有各种更改和变化。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。

技术特征：

技术总结
本发明公开了一种手机杀菌器，包括箱体和箱门；所述箱体下端设有支撑座，支撑座内设有电机；所述电机的输出轴伸入箱体内；所述箱体内设有承载盘，承载盘上设有多个手机放置盒；所述电机的输出轴穿过承载盘，且其末端设有毛刷杆，毛刷杆上设有刷毛；所述箱体内设有多个臭氧发生器；所述箱体内下端设有风机；所述支撑座内设有空气净化盒，空气净化盒与风机通过管道连接；所述箱体内设有香薰装置；所述箱体在与箱门配合的开口处设有触碰开关；所述箱体配置有太阳能供电装置、计时器和控制器；所述触碰开关与控制器连接。本发明对手机进行杀菌，杀菌效果优异。

技术研发人员：李昌明
受保护的技术使用者：成都润耀同飞科技有限公司
技术研发日：2016.04.04
技术公布日：2017.10.24
