一种冷疗器的制作方法

技术领域：

本发明涉及医疗器械，特别涉及一种冷疗器。

背景技术：
：

对烧伤创面的冷疗，是公认一种烧伤急救处理的重要方法及有效手段。现阶段，烧伤创面冷疗的主要方法为：采用15摄氏度左右的自来水、或加入冰块的冷水来冲洗或浸泡烧伤创面，持续时间一般为0.5-1小时，达到迅速降低烧伤面的表面温度，减少热力向深层组织传导，减轻烧伤深度，减轻局部疼痛的目的。

但是这种方法尚有许多缺陷和不足，如，冷疗温度不恒定且难以掌控，患者的面部和躯干部位的冷疗，这种方式即不适合。重要的是，在急诊或救护现场实施冷疗极不方便。

鉴于这些缺点，迫切需要出现一种结构简单，使用方便，冷疗温度恒定，且适于患者各部位冷疗的冷疗器。

技术实现要素：
：

本发明的目的在于克服现有技术中存在的缺点，提供一种结构简单，使用方便，冷疗温度恒定，且适于患者各部位冷疗的冷疗器。

为了实现上述目的，本发明提供了一种冷疗器，包括机体和冷疗体，其特征在于，所述冷疗体为矩形，所述冷疗体四边的每个边的中间位置设置有弧形凹槽，所述冷疗体相邻的两边相接的位置设置有绑带孔，所述绑带孔进一步栓有松紧绑带，所述松紧绑带上设置有粘扣孔，所述粘扣孔进一步栓有粘扣。

所述冷疗体内进一步设置有循环管，所述冷疗体右边的弧形凹槽内固定设置有管套，所述管套与所述循环管之间插合连接；所述机体的一侧进一步设置有进出管，所述冷疗体、所述循环管与所述管套在制造时一体成型。

所述机体内设置有控制单元板，所述机体上设置有温度显示屏、时间显示屏、温度控制键和时间控制键；所述温度显示屏、所述时间显示屏、所述温度控制键、所述时间控制键与所述控制单元板之间电连接，所述进出管与所述管套之间插合连接。

所述冷疗体、所述循环管、所述管套和所述进出管为pp、pe、pvc或橡胶中的任意一种。

冷疗体外部包裹弹性纤维物，能够向四侧延展。

本发明突出优点是：结构简单，使用方便。具体如下：

1、本发明的冷疗体为软塑料密封袋，其周边设置有捆绑带和粘扣，形状设计适合各个部位的冷疗。

2、控制单元板控制机体的进出管向冷疗体内输入冷却液，冷却液在循环管，进出管和机体间来回循环，温度恒定便于掌控，时间亦可根据患者创面需要自行设置。

附图说明：

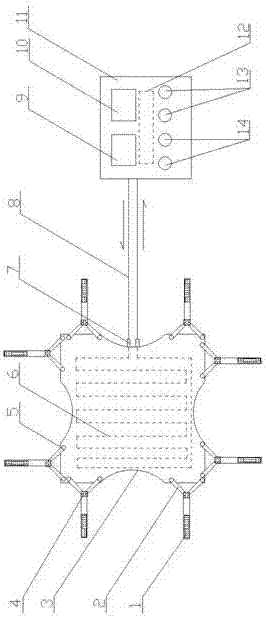

图1为本发明的示意图。

附图标识：

1、粘扣2、松紧绑带3、冷疗体

4、粘扣孔5、绑带孔6、循环管

7、管套8、进出管9、温度显示屏

10、时间显示屏11、机体12、控制单元板

13、时间设置键14、温度设置键

具体实施方式：

下面结合附图，对本发明进行说明。

如图1所示，图1为本发明的示意图，其中，包括机体11和冷疗体3，其中，冷疗体3为矩形，冷疗体3四边的每个边的中间位置设置有弧形凹槽，冷疗体3相邻的两边相接的位置设置有绑带孔5，绑带孔5上进一步栓有松紧绑带2，松紧绑带2上设置有粘扣孔4，粘扣孔4上进一步栓有粘扣1。冷疗体3内进一步设置有循环管6，冷疗体3右边的弧形凹槽内固定设置有管套7，管套7与循环管6之间插合连接；机体11的一侧进一步设置有进出管8，冷疗体3、循环管6与管套7在制造时一体成型。机体11内设置有控制单元板12，机体11上设置有温度显示屏9、时间显示屏10、温度控制键14和时间控制键13；温度显示屏9、时间显示屏10、温度控制键14、时间控制键13与控制单元板12之间电连接，进出管8与管套7之间插合连接。冷疗体3、循环管6、管套7和进出管8为pp、pe、pvc或橡胶中的任意一种。冷疗体外部包裹弹性纤维物，能够向四侧延展。

本发明的冷疗体为软塑料密封袋，其内设置有循环管，机体上设置有进出管（一根进管一根出管），进出管、管套、循环管、机体构成循环系统，其内设置有15度的蒸馏水或冷却液，由温度控制键控制其温度恒定的再管道间循环，已达到降低患者创面表面温度的目的。温度控制键用于控制温度的升高或降低，时间控制键用于控制冷疗时间的长或短。冷疗体的粘扣和松紧绑带均为可拉伸延展的弹性体，用于将冷疗体捆绑固定在患者的各个体位。

技术特征：

技术总结
本发明公开了一种冷疗器，包括机体和冷疗体，其中，冷疗体为矩形，冷疗体四边的每个边的中间位置设置有弧形凹槽，冷疗体相邻的两边相接的位置设置有绑带孔，绑带孔进一步栓有松紧绑带，松紧绑带上设置有粘扣孔，粘扣孔进一步栓有粘扣。冷疗体内进一步设置有循环管，冷疗体右边的弧形凹槽内固定设置有管套，机体内设置有控制单元板，机体上设置有温度显示屏、时间显示屏、温度控制键和时间控制键；循环管、管套、进出管和机体间构成循环系统，其内设置有15度的蒸馏水或冷却液。冷疗体外部包裹弹性纤维物，能够向四侧延展。本发明结构简单，使用方便，冷疗温度恒定，可捆绑固定于患者各部位进行冷疗操作。

技术研发人员：张素业
受保护的技术使用者：张素业
技术研发日：2017.06.22
技术公布日：2017.09.29
