一种前端可弯曲的咽喉异物钳的制作方法

本发明涉及一种医疗器械，特别是一种前端可弯曲的咽喉异物钳（镊）。

背景技术：

咽喉异物钳（镊）是一种最常用的医疗器械，在一般的咽喉部异物取除术中被广泛使用，现有技术使用的咽喉异物钳（镊）均采用固定形状，有直线型或弧形异物钳（镊），现有技术使用的异物钳（镊）固定形状在使用时及其不方便，如舌体肥大、咽喉狭窄、舌根扁桃体肥大（舌根淋巴组织增生）、会厌谷狭窄、异物卡在缝隙间或扁桃体下或倒刺或儿童咽喉部异物，现有咽喉异物钳（镊）由于不能弯曲，导致咽喉异物钳（镊）不能将异物顺利取出，甚至需要采用麻醉等手段减少使用现有咽喉异物钳（镊）给患者带来的痛苦，大大浪费医疗资源及增加医疗费用。

发明目的

为解决现有固定形状咽喉异物钳（镊）给使用带来的不方便，本发明公开一种前端可弯曲的咽喉异物钳（镊），在使用时，根据人体咽喉部位具体情况及异物所处位置咽喉异物钳（镊）前端进行适应性弯曲，以实现顺利进入需要达到的异物所处部位。

本发明实现发明目的采用的技术方案是：一种前端可弯曲的咽喉异物钳（镊），包括：对应设置的两个弹性钳体，所述的弹性钳体由前端可弯曲钳体部分、和固定钳体部分构成，可弯曲钳体部分与固定钳体部分之间构成可单向转动的活动连接。

所述的可弯曲钳体部分与固定钳体部分之间构成可单向转动的活动连接结构是：固定钳体部分上设置有棘爪、棘爪与固定钳体部分经转轴构成转动连接，棘爪与固定钳体部分之间还设置有棘爪控制弹簧，所述的可弯曲钳体部分上固定设置有棘轮，所述的棘轮与固定钳体部分转轴连接，所述的棘爪与棘轮啮合。

本发明的有益效果是：结构简单、使用方便，特别适用于咽喉部复杂情况下的异物取出，如舌体肥大、咽喉狭窄、舌根扁桃体肥大（舌根淋巴组织增生）、会厌谷狭窄、异物卡在缝隙间或扁桃体下或倒刺或儿童咽喉部异物去除术使用。

下面结合附图对本发明进行详细说明。

附图说明

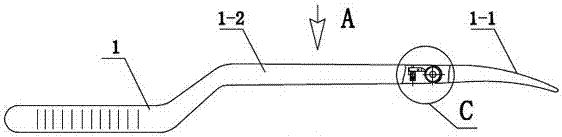

附图1为本发明结构示意图。

附图2为附图1a向示意图。

附图3为本发明使用状态示意图。

附图4为附图2b处局部放大示意图。

附图5为附图1c处局部放大示意图。

附图中，1弹性钳体、1-1可弯曲钳体部分、1-1.1棘轮、1-2固定钳体部分、1-2.1棘爪、1-2.2转轴、1-2.3棘爪控制弹簧、1-3棘爪控制按键。

具体实施方式

参看附图，一种前端可弯曲的咽喉异物钳（镊），包括：对应设置的两个弹性钳体，所述的弹性钳体1由前端可弯曲钳体部分1-1、和固定钳体部分1-2构成，可弯曲钳体部分1-1与固定钳体部分1-2之间构成可单向转动的活动连接。

使用时由于咽喉组织的外力作用，前端可弯曲钳体部分1-1与固定钳体部分1-2之间可实现单方向弯曲（参看附图5）。

本发明实施例中，所述的可弯曲钳体部分1-1与固定钳体部分1-2之间构成可单向转动的活动连接结构是：固定钳体部分1-2上设置有棘爪1-2.1、棘爪1-2.1与固定钳体部分1-2经转轴1-2.2构成转动连接，棘爪1-2.1与固定钳体部分1-2之间还设置有棘爪控制弹簧1-2.3，所述的可弯曲钳体部分1-1上固定设置有棘轮1-1.1，所述的棘轮1-1.1与固定钳体部分1-2转轴连接，所述的棘爪1-2.1与棘轮1-1.1啮合。

使用时，棘爪1-2.1通过控制棘轮1-1.1实现可弯曲钳体部分1-1与固定钳体部分1-2之间可单向转动，使用完成后，手动控制棘爪1-2.1离开棘轮1-1.1，前端可弯曲钳体部分1-1与固定钳体部分1-2恢复原位。

为便于手动控制棘爪1-2.1，所述的棘爪1-2.1上设置有棘爪控制按键1-3。压动棘爪控制按键1-3，棘爪1-2.1压动棘爪控制弹簧1-2.2，棘爪1-2离开棘轮1-1.1，前端可弯曲钳体部分1-1与固定钳体部分1复位，松开棘爪控制按键1-3，棘爪1-2.1在棘爪控制弹簧1-2.2控制下，棘爪1-2与棘轮1-1.1啮合。

技术特征：

技术总结
一种前端可弯曲的咽喉异物钳（镊），解决现有固定形状咽喉异物钳（镊）根据人体咽喉部位具体情况及异物所处位置咽喉异物钳（镊）前端进行适应性弯曲，以实现顺利进入需要达到的异物所处部位。技术方案是：弹性钳体由前端可弯曲钳体部分和固定钳体部分构成，可弯曲钳体部分与固定钳体部分之间构成可单向转动的活动连接。有益效果是：结构简单、使用方便，特别适用于咽喉部复杂情况下的异物取出，如舌体肥大、咽喉狭窄、舌根扁桃体肥大（舌根淋巴组织增生）、会厌谷狭窄、异物卡在缝隙间或扁桃体下或倒刺或儿童咽喉部异物去除术使用。

技术研发人员：张云高
受保护的技术使用者：张云高
技术研发日：2017.06.28
