一种带餐板的轮椅的制作方法

本发明涉及轮椅部件领域，尤其是一种带餐板的轮椅。

背景技术：

目前，在使用轮椅的过程中，乘坐轮椅的人，用餐总是与餐桌有一定的距离，吃饭不方便，看书时不方便。

技术实现要素：

为了克服现有轮椅存在的使用不方便的问题，本发明提供了一种带餐板的轮椅，能够方便乘坐轮椅的人用餐，看书和其它活动。

为实现上述发明目的，本发明提出这样一种技术方案：一种带餐板的轮椅，包括轮椅5和餐板3，所述的餐板3连接有旋转管1和固定管2，餐板3和旋转管1通过螺母连接，固定管2通过螺母连接在轮椅5扶手上，旋转管1和固定管2通过梅花形旋钮4连接。

本发明的有益效果是：对乘坐轮椅的人来说，可以坐在轮椅上用餐，看书，不使用时可以将餐板旋转至轮椅一侧存放。本发明结构简单，易于制造。

附图说明

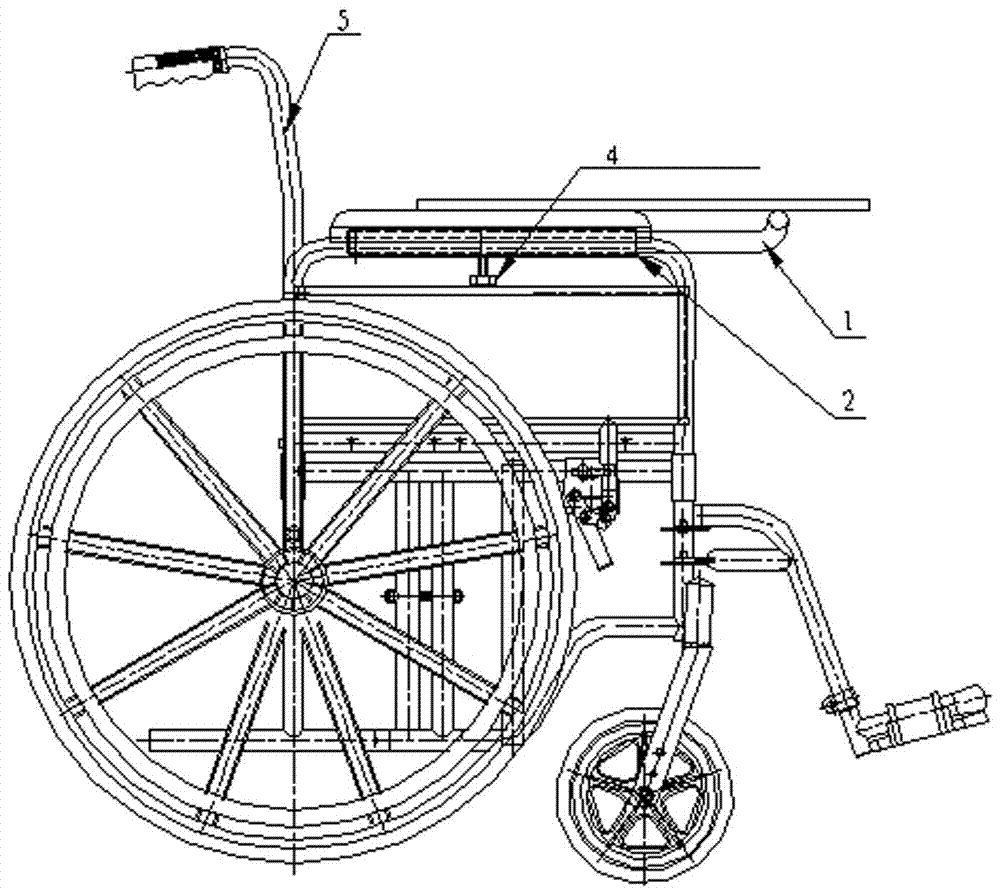

图1是带餐板的轮椅左视图。

图2是带餐板的轮椅俯视图。

图3是带餐板的轮椅主视图。

图中，1，旋转管；2，固定管；3，餐板；4，梅花形旋钮；5，轮椅。

具体实施方式

下面结合附图对本发明的具体实施方式作进一步详细说明。

结合图1—3，以一种带餐板的轮椅为例，带餐板的轮椅包括轮椅5和餐板3，所述的餐板3连接有旋转管1和固定管2，餐板3和旋转管1通过螺母连接，固定管2通过螺母连接在轮椅5扶手上，旋转管1和固定管2通过梅花形旋钮4连接。

使用餐板3时，拧开梅花形旋钮4，前后滑动旋转管1，调节餐板3的前后距离，适合不同体型的用户使用，拧紧梅花形旋钮4，固定住旋转管1，从而固定住餐板3，使用者在餐板上吃饭，看书。

不使用餐板3时，拧开梅花形旋钮4，旋转旋转管1至轮椅5一侧，再拧紧梅花旋钮4，从而餐板3在轮椅5一侧存放。

技术特征：

技术总结
本发明公开了一种带餐板的轮椅，涉及轮椅部件领域，包括轮椅5和餐板3，所述的餐板3连接有旋转管1和固定管2，餐板3和旋转管1通过螺母连接，固定管2通过螺母连接在轮椅5扶手上，旋转管1和固定管2通过梅花形旋钮4连接。本发明结构简单，易于制造。

技术研发人员：王东宇
受保护的技术使用者：王东宇
技术研发日：2017.07.24
技术公布日：2017.10.13
