一种康复轮椅的制作方法

本发明涉及轮椅领域，特别涉及一种康复轮椅。

背景技术：

轮椅是康复的重要工具，使病残者得以生活活动自理的一种重要的用具，它不仅是肢体伤残者的代步工具，更重要的是使他们借助于轮椅进行身体锻炼和参与社会活动，由于大多居住在楼房，上下楼不方便，在无外人帮助的情况下，很难有机会到室外进行锻炼，因此多数患者不得不常年卧床，由于缺少锻炼的机会，极易使病情进一步恶化，缩短生命周期。

故此，现有的轮椅需要进一步改善

技术实现要素：

本发明的目的是为了克服现有技术中的不足之处，提供一种灯管。

为了达到上述目的，本发明采用以下方案：

一种康复轮椅，包括椅体，其特征在于：在所述椅体下方两侧对称分别设有踏板，在所述椅体一侧有移动槽，所述移动槽内设有带动踏板来回运动的驱动机构。

如上所述的一种康复轮椅，其特征在于所述的驱动机构包括设在移动槽内的直齿条，所述直齿条一端下方的椅体上设有第一齿轮，所述第一齿轮与直齿条啮合，在所述踏板后方分别设有第一半弧形齿条与第二半弧形齿条，所述第一半弧形齿条与第二半弧形齿条外侧设有分别设有导向槽，所述导向槽内分别设有导向条，所述导向条分别设置在第一半弧形齿条与第二半弧形齿条相对应位置椅体上，所述第一半弧形齿条设在直齿条同一侧，所述直齿条上方啮合有第二齿轮，所述第二齿轮连接有第三齿轮，在所述椅体下设有固定杠，所述固定杠下部贯穿有转轴，所述转轴两端设有第四齿轮与第五齿轮，所述第四齿轮与第三齿轮啮合，第五齿轮与设置在另一侧的第二半弧形齿条啮合，所述第一齿轮通过皮带与第二齿轮连接，所述直齿条与椅体之间设有锁定直齿条防止滑动的锁定机构。

如上所述的一种康复轮椅，其特征在于所述的锁定机构包括设置在直齿条上的锁定块，所述锁定块设有插接孔，所述直齿条一侧的椅体上设有固定孔，所述插接孔与固定孔插接有插杠。

如上所述的一种康复轮椅，其特征在于所述直齿条一端的椅体上设有第一固定块，所述第一固定块相对位置的直齿条一侧上设有第二固定块，所述第一固定块与第二固定块之间连接有复位弹簧。

综合上所述，本发明相对于现有技术其有益效果是：

本发明结构简单，使用方便，通过驱动机构，使得踏板可以来回运动。

附图说明

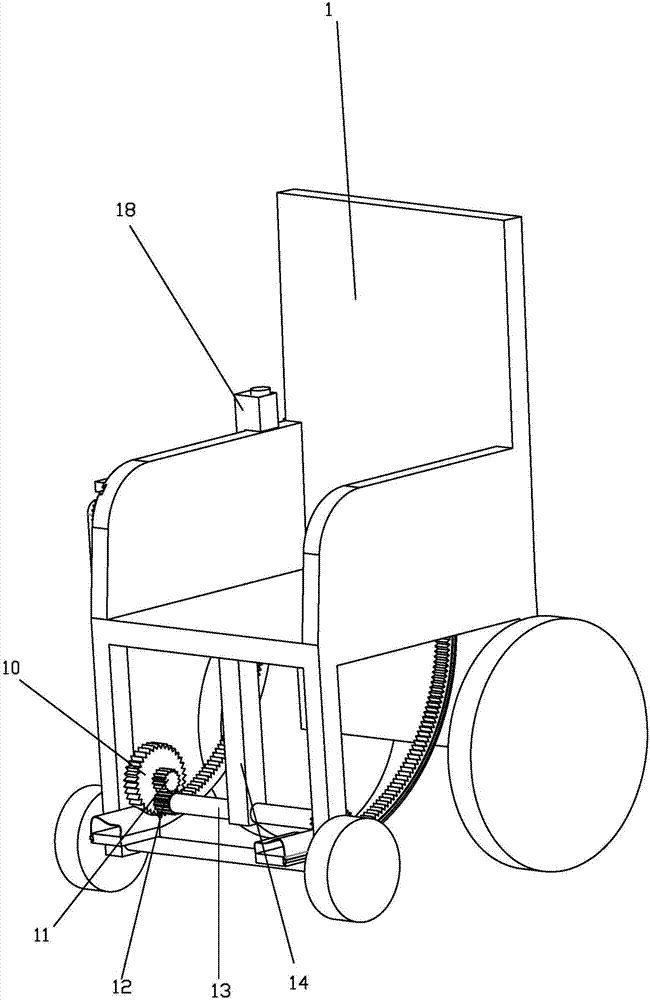

图1为本发明的立体示意图；

图2为本发明的立体示意图；

图3为本发明的分解示意图；

具体实施方式

下面结合附图说明和具体实施方式对发明作进一步描述：

如图1至3所示的一种康复轮椅，包括椅体1，在所述椅体1下方两侧对称分别设有踏板3，在所述椅体1一侧有移动槽2，所述移动槽2内设有带动踏板3来回运动的驱动机构100，通过驱动机构使得踏板可以来回运动，方便患者锻炼与康复，结构简单，使用方便。

本发明中所述的驱动机构100包括设在移动槽2内的直齿条4，所述直齿条4一端下方的椅体1上设有第一齿轮5，所述第一齿轮5与直齿条4啮合，在所述踏板3后方分别设有第一半弧形齿条6与第二半弧形齿条7，所述第一半弧形齿条6与第二半弧形齿条7外侧设有分别设有导向槽8，所述导向槽8内分别设有导向条9，所述导向条9分别设置在第一半弧形齿条6与第二半弧形齿条7相对应位置椅体1上，所述第一半弧形齿条6设在直齿条4同一侧，所述直齿条4上方啮合有第二齿轮10，所述第二齿轮10连接有第三齿轮11，在所述椅体1下设有固定杠14，所述固定杠14下部贯穿有转轴13，所述转轴两端设有第四齿轮12与第五齿轮15，所述第四齿轮12与第三齿轮11啮合，第五齿轮15与设置在另一侧的第二半弧形齿条7啮合，所述第一齿轮5通过皮带与第二齿轮10连接，所述直齿条4与椅体1之间设有锁定直齿条4防止滑动的锁定机构，通过推动锁定块带动直齿条，直齿条带动第一齿轮，第一齿轮通过皮带带动第二齿轮，第二齿轮连接有第三齿轮，第三齿轮啮合有第四齿轮带动转轴转动，第四齿轮与第五齿轮转动带动第一半弧形齿条与第二半弧形齿条，结构简单，使用方便。

本发明中所述的锁定机构包括设置在直齿条4上的锁定块17，所述锁定块18设有插接孔17，所述直齿条4一侧的椅体1上设有固定孔19，所述插接孔与固定孔插接有插杠，通过插杠插接在插接孔与固定孔内，固定锁定块，防止滑动，结构简单，使用方便。

本发明中所述直齿条4一端的椅体1上设有第一固定块21，所述第一固定块21相对位置的直齿条4一侧上设有第二固定块22，所述第一固定块21与第二固定块22之间连接有复位弹簧23，通过弹簧，使得直齿条能回到原始位置，省力，结构简单，使用方便。

以上显示和描述了本发明的基本原理和主要特征以及本发明的优点，本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内,本发明要求保护范围由所附的权利要求书及其等效物界定。

技术特征：

技术总结
本发明公开一种康复轮椅，包括椅体，其特征在于：在所述椅体下方两侧对称分别设有踏板，在所述椅体一侧有移动槽，所述移动槽内设有带动踏板来回运动的驱动机构，通过驱动机构，可以带动踏板来回移动，结构简单，使用方便。

技术研发人员：林晓丽
受保护的技术使用者：陈伟望
技术研发日：2017.11.30
技术公布日：2018.04.20
