阴茎勃起硬度检测装置固定器的制作方法

本实用新型属于医疗设备的技术领域，具体涉及阴茎勃起硬度检测装置固定器。

背景技术：

临床使用阴茎勃起硬度检测仪，具有一个机身外加两个通过导线连接的检测环，检测环内设置阴茎圈，阴茎圈通过在离散的时间间隔中微量的调节来测试和记录阴茎硬度和肿胀程度。设置两个检测环可以同时采集两组数据，通过对比保证采集数据的真实有效性。其中一个检测环套在阴茎茎根处，另一个检测环套在冠状沟处。但是实际使用中发现，由于患者阴茎勃起时有时会摩擦到被子等原因，经常出现冠状沟处的检测环脱落，导致检测数据不完整，影响诊断治疗。

技术实现要素：

本实用新型为解决上述技术问题，提供一种能防止检测环从患者阴茎上脱落的阴茎勃起硬度检测装置固定器。

为实现上述技术目的，本实用新型采取的技术方案为：

阴茎勃起硬度检测装置固定器，包括分别和阴茎勃起硬度检测仪连接的第一检测环和第二检测环，第一检测环能套在阴茎茎根处，第二检测环能套在冠状沟处，其中：固定器还包括紧身内裤，紧身内裤的前端设置有供阴茎穿出的内裤孔，第一检测环面向紧身内裤的一侧面与紧身内裤固定，第一检测环和第二检测环之间设置弹性管，阴茎穿过弹性管，弹性管的一端与第一检测环连接，另一端与第二检测环连接，弹性管的内径大于第一检测环以及第二检测环的内径，弹性管的外侧固定有一集线约束带，第一检测环以及第二检测环与阴茎勃起硬度检测仪连接的连接线均从集线约束带中穿过。

为优化上述技术方案，采取的具体措施还包括：

上述的内裤孔的周围设置有一圈内裤魔术贴面，第一检测环面向紧身内裤的一侧面设置有第一固定带，第一固定带的面向紧身内裤的一侧面设置有能与内裤魔术贴面相贴合的固定带固定面。

上述的第一检测环面向第二检测环的一侧面以及第二检测环面向第一检测环的一侧面均设置有检测环魔术贴面，弹性管两端内侧面均设置有能与检测环魔术贴面相贴合的弹性管固定面。

上述的弹性管在未拉伸状态下长度为1cm至2cm。

上述的弹性管上设置有若干个通气孔。

上述的集线约束带固定在弹性管的外侧中部，连接线能在集线约束带中滑动。

上述的集线约束带为上端开一通孔、两侧各开一通孔的长方体结构，这三个通孔在集线约束带中部连通组成一T形孔。

本实用新型的阴茎勃起硬度检测装置固定器，增加了紧身内裤以及弹性管结构，患者将紧身内裤穿在身上，然后将第一检测环与内裤固定连接，第一检测环再通过弹性管与第二检测环连接，从而将两个检测环连接在一起，第一检测环能很好地固定住，不会产生位移，而第二检测环因为弹性管具有一定弹性，因此还是能随着阴茎长度的变化而移动，当阴茎勃起后，弹性管伸长，弹性下降，此时当第二检测环因阴茎勃起而被被子摩擦时，弹性管能对第二检测环产生一定的拉力，降低第二检测环从患者阴茎上脱落的可能性。此外，检测环从患者阴茎上脱落还有一种可能性就是患者翻身时，检测环被连接线拉脱，本实用新型设计了集线约束带，能将连接线都固定到弹性管上，而第一检测环、弹性管和第二检测环都连接为一体，最终固定到了内裤上，因此连接线无法将这个连接整体拉脱，从而解决了检测环容易被连接线拉脱的问题。

附图说明

图1是现有技术中阴茎勃起硬度检测装置的示意图；

图2是图1中检测环的侧视图；

图3是本实用新型紧身内裤的结构示意图；

图4是本实用新型阴茎勃起硬度检测装置的示意图；

图5是本实用新型第一检测环的示意图；

图6是本实用新型第二检测环的示意图；

图7是弹性管的结构示意图；

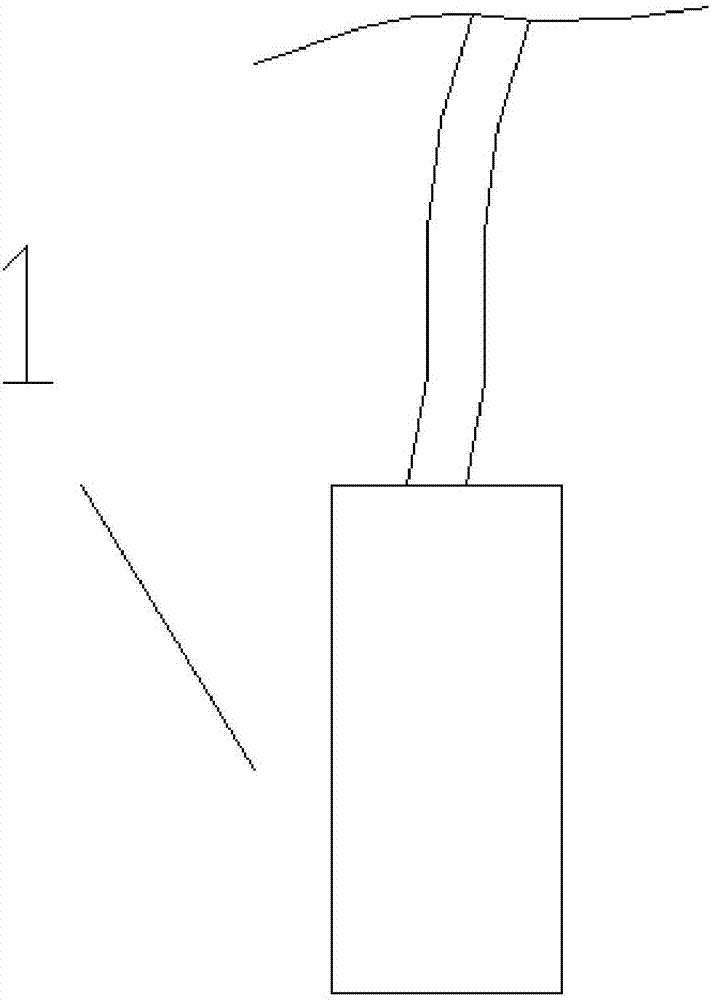

图8是图5的左视图。

其中的附图标记为：第一检测环1、第一固定带11、固定带固定面12、第二检测环2、检测环魔术贴面21、紧身内裤3、内裤孔31、内裤魔术贴面32、弹性管4、通气孔41、集线约束带5、连接线6。

具体实施方式

以下结合附图对本实用新型的实施例作进一步详细描述。

本实用新型的阴茎勃起硬度检测装置固定器，包括分别和阴茎勃起硬度检测仪连接的第一检测环1和第二检测环2，第一检测环1能套在阴茎茎根处，第二检测环2能套在冠状沟处，其中：固定器还包括紧身内裤3，紧身内裤3的前端设置有供阴茎穿出的内裤孔31，第一检测环1面向紧身内裤3的一侧面与紧身内裤3固定，第一检测环1和第二检测环2之间设置弹性管4，阴茎穿过弹性管4，弹性管4的一端与第一检测环1连接，另一端与第二检测环2连接，弹性管4的内径大于第一检测环1以及第二检测环2的内径，弹性管4的外侧固定有一集线约束带5，第一检测环1以及第二检测环2与阴茎勃起硬度检测仪连接的连接线6均从集线约束带5中穿过。

实施例中，内裤孔31的周围设置有一圈内裤魔术贴面32，第一检测环1面向紧身内裤3的一侧面设置有第一固定带11，第一固定带11的面向紧身内裤3的一侧面设置有能与内裤魔术贴面32相贴合的固定带固定面12。

实施例中，第一检测环1面向第二检测环2的一侧面以及第二检测环2面向第一检测环1的一侧面均设置有检测环魔术贴面21，弹性管4两端内侧面均设置有能与检测环魔术贴面21相贴合的弹性管固定面。

实施例中，弹性管4在未拉伸状态下长度为1cm至2cm。

实施例中，弹性管4上设置有若干个通气孔41。

实施例中，集线约束带5固定在弹性管4的外侧中部，连接线6能在集线约束带5中滑动。

实施例中，集线约束带5为上端开一通孔、两侧各开一通孔的长方体结构，这三个通孔在集线约束带5中部连通组成一T形孔。

本实用新型的使用方式如下：患者入睡前，先穿上紧身内裤3，阴茎从内裤孔31穿出，然后将第一检测环1和第二检测环2分别套在阴茎的茎根和冠状沟处，将第一检测环1上的第一固定带11与内裤魔术贴面32贴合，将弹性管4两端分别与第一检测环1和第二检测环2贴合，将第一检测环1和第二检测环2的连接线6均从集线约束带5穿过，集线约束带5可以是开合型的结构，方便连接线6通过，连接完成后，保持阴茎勃起硬度检测仪正常工作，患者即可入睡了。睡梦中第一检测环1和第二检测环2持续收集患者阴茎硬度的数据，患者在睡眠中有可能会阴茎勃起，或者翻身，这种动作有可能导致现有技术中的第二检测环脱落，但是本实用新型中的第二检测环2与第一检测环1连接，并最终固定到内裤上，因此，第二检测环2不容易脱落，从而提高检测数据完整收集的可能性，增快医疗进度。

以上仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，应视为本实用新型的保护范围。
