一种病人转运担架及使用方法与流程

本发明涉及医疗用技术领域，具体为一种病人转运担架及使用方法。

背景技术：

医疗技术，是指医疗机构及其医务人员以诊断和治疗疾病为目的，对疾病作出判断和消除疾病、缓解病情、减轻痛苦、改善功能、延长生命、帮助患者恢复健康而采取的诊断、治疗措施。医疗技术分为三类：第一类医疗技术是指安全性、有效性确切，医疗机构通过常规管理在临床应用中能确保其安全性、有效性的技术。第二类医疗技术是指安全性、有效性确切，涉及一定伦理问题或者风险较高，卫生行政部门应当加以控制管理的医疗技术。第三类医疗技术是指具有下列情形之一，需要卫生行政部门加以严格控制管理的医疗技术：(一)涉及重大伦理问题；(二)高风险；(三)安全性、有效性尚需经规范的临床试验研究进一步验证；(四)需要使用稀缺资源；(五)卫生部规定的其他需要特殊管理的医疗技术。

现有医用的转运担架车是用于转运病人，现有的转运担架车减震效果差，并且在转运过程中会发生前后移动，舒适性差，容易导致病人的二次受伤，为此，我们提出了一种病人转运担架及使用方法，以解决上述问题。

技术实现要素：

本发明的目的在于提供一种病人转运担架及使用方法，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种病人转运担架，包括底板，所述底板顶部设置有电动伸缩杆，所述底板底部左右两侧均设置有脚架，所述脚架底部设置有行走轮，所述脚架内腔设置有两组结构相同的第一缓冲腔，所述第一缓冲腔内腔左右侧壁均设置有导向柱，所述第一缓冲腔内腔顶部设置有第二刚性弹簧，所述第二刚性弹簧的另一端连接有第一支撑板，所述第一支撑板底部设置有支撑柱，所述支撑柱的外缘侧壁设置有第三刚性弹簧，所述第三刚性弹簧的一端连接第一支撑板的底部，另一端连接第一缓冲腔内腔底部，所述第一缓冲腔的底部设置有和支撑柱相配合的装配通孔，所述支撑柱贯穿装配通孔后通过转动轴连接行走轮，所述电动伸缩杆顶部设置有固定板，所述固定板两侧壁底部均设置有推手，所述固定板内腔底部设置有和推手相配合的容纳腔，所述固定板的顶部设置有缓冲凹槽，所述缓冲凹槽的内腔底部设置有滑轨，所述滑轨内腔嵌套设置有滑轮，所述滑轮顶部设置有固定支撑杆，所述固定支撑杆的两侧壁均设置有第一刚性弹簧，所述第一刚性弹簧的另一端连接在缓冲凹槽的内腔侧壁，所述固定支撑杆顶部通过连接底座和担架板连接，所述连接底座设置在担架板底部，所述担架板顶部两侧均设置有挡板，所述担架板包括基材板，所述基材板顶部设置有橡胶垫，所述橡胶垫和基材板之间设置有发泡缓冲层，所述基材板内腔设置有第二缓冲腔，所述第二缓冲腔内腔底部设置有连接通孔，所述连接通孔底部设置有第三缓冲腔，所述第二缓冲腔内腔顶部设置有支撑块，所述支撑块底部设置有连接杆，所述支撑块的底部左右两侧均设置有压缩弹簧，所述压缩弹簧的另一端连接在第二缓冲腔内腔底部，所述连接杆贯穿连接通孔后连接第二支撑板，所述第二支撑板底部两侧均设置有第四刚性弹簧，所述第四刚性弹簧的另一端连接在第三缓冲腔的内腔底部。

优选的，所述推手包括连接架（701），所述连接架（701）一端固定在固定板的侧壁上，所述连接架（701）的另一端通过连接轴（703）连接把手（702），所述把手（702）的外缘侧壁上设置有橡胶胶套（704），且所述橡胶胶套（704）的表面上设置有呈矩阵排列的防滑纹。

优选的，所述容纳腔内腔设置有滑槽，所述连接架（701）上设置有和滑槽相配合的滑块，且滑槽内腔中设置有锁止凹槽。

优选的，所述导向块和导向凹槽的表面均设置有耐磨层，且所述导向块和导向凹槽之间设置有黏性油膜。

优选的，所述行走轮设置为万向轮，且万向轮上设置有机械卡爪，万向轮的表面设置有胶套。

优选的，所述固定板的底部设置有装配卡槽，所述电动伸缩杆的顶部设置有和装配卡槽相匹配装配卡块。

一种病人转运担架的使用方法的具体步骤如下：

s1：在使用时，通过外接电源将电动伸缩杆降至最低位置，然后将病人抬至担架板上，然后通过电动伸缩杆将担架板上升至适当位置，并且利用推手推动装置通过行走轮进行移动；

s2：在病人躺在担架板上时，橡胶垫和发泡缓冲层会增加病人的舒适性，并且支撑块会促使压缩弹簧进行压缩，支撑块通过连接杆带动第二支撑板在第三缓冲腔中移动，促使第四刚性弹簧进行压缩，通过压缩弹簧和第四刚性弹簧的压缩作用可大大减小装置产生的细碎振动，提高了病人的舒适性；

s3：在移动的过程中，难免会产生振动，此时，行走轮顶部的支撑柱会带动第一支撑板促使第二刚性弹簧进行有效压缩，并且第三刚性弹簧也会发生形变，对装置产生的振动进行有效地吸收，增加了装置的可靠性和舒适性，同时第一支撑板上的导向块会沿着导向凹槽进行移动，提供了装置的稳定性；

s4：在装置的移动过程中，病人由于不同的速度会在担架板上发生前后移动，此时担架板底部的固定支撑杆会带动第一刚性弹簧发生压缩变形和伸长变形，同时滑轮会沿着滑轨进行小幅度移动，避免了病人在转运过程中产生较大的移动幅度。

与现有技术相比，本发明的有益效果是：

1.该发明结构设计合理，通过设置第一支撑板促使第二刚性弹簧进行有效压缩，并且第三刚性弹簧也会发生形变，对装置产生的振动进行有效地吸收，增加了装置的可靠性和舒适性，同时第一支撑板上的导向块会沿着导向凹槽进行移动，提供了装置的稳定性，这样能够对振动起到很好的缓冲作用，减震效果好，提高了转运担架车的舒适性。

2.通过设置固定支撑杆和第一刚性弹簧可以保证发生晃动时，第一刚性弹簧发生压缩变形和伸长变形，同时滑轮会沿着滑轨进行小幅度移动，避免了病人在转运过程中产生较大的移动幅度，同时有利于保护病人，防止二次受伤。

3.通过设置橡胶垫和发泡缓冲层可以提高担架板的舒适度，同时通过压缩弹簧和第四刚性弹簧的压缩作用可大大减小装置产生的细碎振动，提高了病人的舒适性。

附图说明

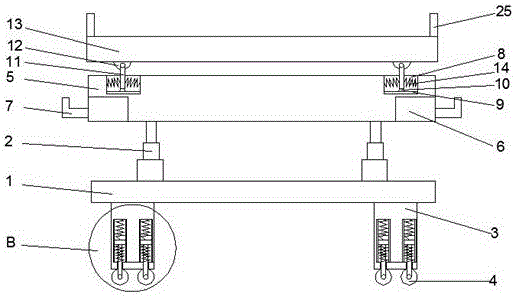

图1为本发明整体结构示意图；

图2为本发明b部放大结构示意图；

图3为本发明a-a截面结构示意图；

图4为本发明担架板结构示意图；

图5为本发明推手结构示意图。

图中：1底板、2电动伸缩杆、3脚架、4行走轮、5固定板、6容纳腔、7推手、701连接架、702把手、703连接轴、704橡胶胶套、8缓冲凹槽、9滑轨、10滑轮、11固定支撑杆、12连接底座、13担架板、1301基材板、1302橡胶垫、1303发泡缓冲层、1304第二缓冲腔、1305支撑块、1306压缩弹簧、1307连接通孔、1308第三缓冲腔、1309连接杆、1310第二支撑板、1311第四刚性弹簧、14第一刚性弹簧、15第一缓冲腔、16导向柱、17第二刚性弹簧、18第一支撑板、19支撑柱、20第三刚性弹簧、21装配通孔、22转动轴、23导向块、24导向凹槽、25挡板。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-5，本发明提供一种技术方案：一种病人转运担架，包括底板1，底板1顶部设置有电动伸缩杆2，底板1底部左右两侧均设置有脚架3，脚架3底部设置有行走轮4，脚架3内腔设置有两组结构相同的第一缓冲腔15，第一缓冲腔15内腔左右侧壁均设置有导向柱16，第一缓冲腔15内腔顶部设置有第二刚性弹簧17，第二刚性弹簧17的另一端连接有第一支撑板18，第一支撑板18底部设置有支撑柱19，支撑柱19的外缘侧壁设置有第三刚性弹簧20，第三刚性弹簧20的一端连接第一支撑板18的底部，另一端连接第一缓冲腔15内腔底部，第一缓冲腔15的底部设置有和支撑柱19相配合的装配通孔21，支撑柱19贯穿装配通孔21后通过转动轴22连接行走轮4，电动伸缩杆2顶部设置有固定板5，固定板5两侧壁底部均设置有推手7，固定板5内腔底部设置有和推手7相配合的容纳腔6，固定板5的顶部设置有缓冲凹槽8，缓冲凹槽8的内腔底部设置有滑轨9，滑轨9内腔嵌套设置有滑轮10，滑轮10顶部设置有固定支撑杆11，固定支撑杆11的两侧壁均设置有第一刚性弹簧14，第一刚性弹簧14的另一端连接在缓冲凹槽8的内腔侧壁，固定支撑杆11顶部通过连接底座12和担架板13连接，连接底座12设置在担架板13底部，担架板13顶部两侧均设置有挡板25，担架板13包括基材板1301，基材板1301顶部设置有橡胶垫1302，橡胶垫1302和基材板1301之间设置有发泡缓冲层1303，基材板1301内腔设置有第二缓冲腔1304，第二缓冲腔1304内腔底部设置有连接通孔1307，连接通孔1307底部设置有第三缓冲腔1308，第二缓冲腔1304内腔顶部设置有支撑块1305，支撑块1305底部设置有连接杆1309，支撑块1305的底部左右两侧均设置有压缩弹簧1306，压缩弹簧1306的另一端连接在第二缓冲腔1304内腔底部，连接杆1309贯穿连接通孔1307后连接第二支撑板1310，第二支撑板1310底部两侧均设置有第四刚性弹簧1311，第四刚性弹簧1311的另一端连接在第三缓冲腔1308的内腔底部。

其中，推手7包括连接架701，连接架701一端固定在固定板5的侧壁上，连接架701的另一端通过连接轴703连接把手702，把手702的外缘侧壁上设置有橡胶胶套704，且橡胶胶套704的表面上设置有呈矩阵排列的防滑纹，通过这种设置可以提高了装置的使用可靠性，容纳腔6内腔设置有滑槽，连接架701上设置有和滑槽相配合的滑块，且滑槽内腔中设置有锁止凹槽，通过这种设置可以增加了推手7的使用便利性，导向块23和导向凹槽24的表面均设置有耐磨层，且导向块23和导向凹槽24之间设置有黏性油膜，通过这种设置可以提高了导向块23和导向凹槽24的使用寿命，行走轮4设置为万向轮，且万向轮上设置有机械卡爪，万向轮的表面设置有胶套，通过这种设置可以提高装置移动便利性，固定板5的底部设置有装配卡槽，电动伸缩杆2的顶部设置有和装配卡槽相匹配装配卡块，通过这种设置可以提高装置的连接稳定性。

一种病人转运担架的使用方法的具体步骤如下：

s1：在使用时，通过外接电源将电动伸缩杆2降至最低位置，然后将病人抬至担架板13上，然后通过电动伸缩杆2将担架板13上升至适当位置，并且利用推手7推动装置通过行走轮4进行移动；

s2：在病人躺在担架板13上时，橡胶垫1302和发泡缓冲层1303会增加病人的舒适性，并且支撑块1305会促使压缩弹簧1306进行压缩，支撑块1305通过连接杆1309带动第二支撑板1310在第三缓冲腔1308中移动，促使第四刚性弹簧1311进行压缩，通过压缩弹簧1306和第四刚性弹簧1311的压缩作用可大大减小装置产生的细碎振动，提高了病人的舒适性；

s3：在移动的过程中，难免会产生振动，此时，行走轮4顶部的支撑柱19会带动第一支撑板18促使第二刚性弹簧17进行有效压缩，并且第三刚性弹簧20也会发生形变，对装置产生的振动进行有效地吸收，增加了装置的可靠性和舒适性，同时第一支撑板18上的导向块23会沿着导向凹槽24进行移动，提供了装置的稳定性；

s4：在装置的移动过程中，病人由于不同的速度会在担架板13上发生前后移动，此时担架板13底部的固定支撑杆11会带动第一刚性弹簧14发生压缩变形和伸长变形，同时滑轮10会沿着滑轨9进行小幅度移动，避免了病人在转运过程中产生较大的移动幅度。
