一种医用绷带用抗菌面料的制作方法

本实用新型涉及面料，具体涉及一种医用绷带用抗菌面料。

背景技术：

绷带是医学上常用的工具之一，其多用于清理或包扎伤口。一般的绷带为成卷的带状，包扎伤口时一般需要比较专业的人一层层的缠绕包扎。包扎过紧透气性变差，且新生肉芽容易和绷带长到一起，影响伤口的愈合；包扎过松会导致细菌进入伤口位置甚至绷带脱落。因而，常规的绷带使用时费时费力，且对专业程度要求比较高。尤其在自救时，很多人都无法独立包扎，危及健康甚至生命。

技术实现要素：

本实用新型要解决的技术问题是提供一种医用绷带用抗菌面料，其能够快速有效的包扎伤口，方便操作，可供单人单手操作。

为了解决上述技术问题，本实用新型提供了一种医用绷带用抗菌面料，包括面料主体和固定单元，所述面料主体包括纱布层和设置在纱布层上的缠绕带；所述固定单元包括固定主体、开设在固定主体上的通透的第一固定腔和设置在第一固定腔内可自由旋转的固定扣，所述固定扣的自由端搭接在固定主体上，所述固定扣内设置有缠绕腔，所述缠绕腔内设置有缠绕轴；所述缠绕带的其中一端固定在固定主体上，另外一端经过固定主体的底部、第一固定腔、缠绕腔、缠绕轴的上侧、缠绕腔、固定扣的底部和第一固定腔后穿出。

作为优选的，所述第一固定腔的侧壁上设置有垂直于缠绕带缠绕方向的第一旋转轴，所述固定扣设置在第一旋转轴上，所述固定扣能够以第一旋转轴为中心自由旋转。

作为优选的，所述第一固定腔的侧壁上开设有平等于水平面的挡格台，所述固定扣的自由端搭接在挡格台上。

作为优选的，所述第一固定腔的侧壁上开设有内凹圆弧状的导向壁，所述挡格台的两端分别与第一固定腔的侧壁和导向壁的底端连接，所述导向壁的顶端和固定主体的上平面连接。

作为优选的，所述固定扣的旋转中心和导向壁的圆心重合，且其旋转半径和缠绕带厚度之和略大于导向壁的半径。

作为优选的，所述固定扣的自由端的底部具有棱角。

作为优选的，所述面料主体包括依次设置的基层和抗菌层，所述纱布层设置在抗菌层上，所述缠绕带设置在基层上。

作为优选的，所述基层为经纬密度低于100的高强度纤维布，所述抗菌层为浸润了消毒液的泡棉，所述纱布层为医用脱脂棉织物。

作为优选的，所述面料主体为圆环状。

作为优选的，所述缠绕带具有多条，相邻两个缠绕带的间距为3cm～10cm。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型通过设置固定单元及设置在固定单元上的缠绕带，能够快速有效的将纱布包扎在伤口上。

2、本实用新型通过设置可自由旋转的固定扣，能够自动扣合压紧及释放松弛缠绕带，方便单人单手操作，大大提高了面料的通用性。

附图说明

为了更清楚的说明本实用新型实施例技术中的技术方案，下面将对实施例技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还能够根据这些附图获得其他的附图。

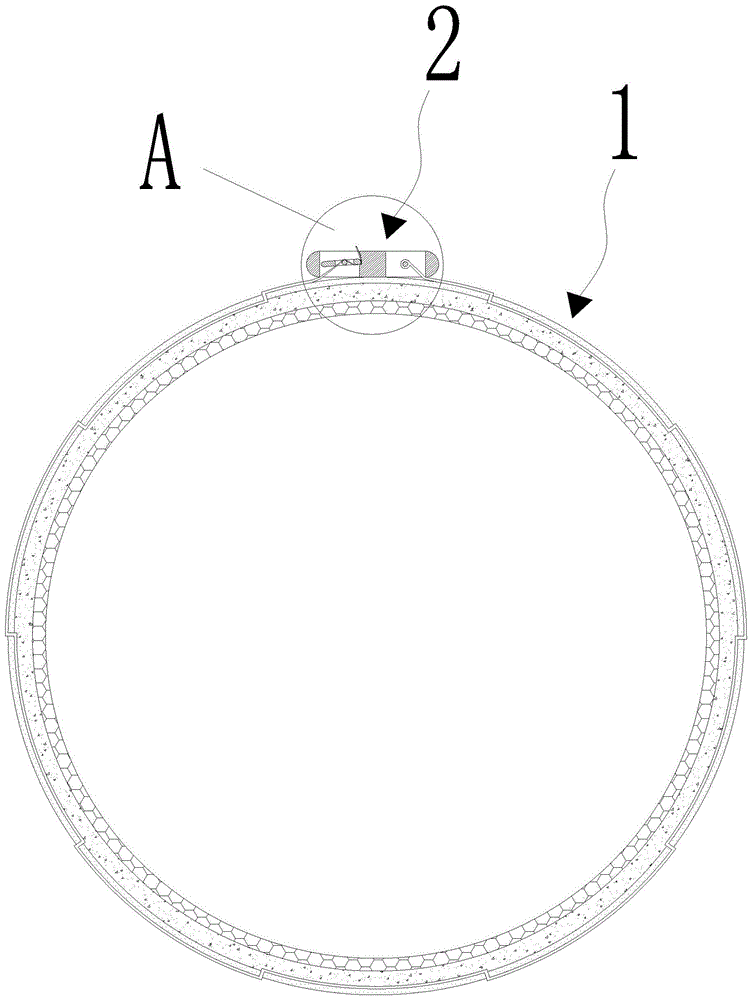

图1为本实用新型的剖视示意图；

图2为A部的放大示意图；

图3为B部的放大示意图；

图4为固定单元的结构示意图。

其中，1-面料主体，10-基层，11-抗菌层，12-纱布层，13-缠绕带，2-固定单元，20-固定主体，21-第一固定腔，210-挡格台，211-导向壁，22-第一旋转轴，23-固定扣，24-缠绕腔，25-缠绕轴，26-第二固定腔，27-第二旋转轴。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整的描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用型中的实施例，本领域普通技术人员在没有作出创造性劳动的前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例

参照图1～图4所示，本实用新型公开了一种医用绷带用抗菌面料，包括圆环状的面料主体1和固定单元2。

上述面料主体1包括依次设置的基层10、抗菌层11和纱布层12，以及设置在基层10上的缠绕带13。缠绕带13具有多条，相邻两个缠绕带13的间距为3cm～10cm。

上述基层10为高强度纤维布，其经纬密度低于100。基层10具有极高的结构强度及透气性，

上述抗菌层11为浸润了消毒液的泡棉。抗菌层11具有良好的透气性，且能够长久的保持杀菌消毒的作用。

上述纱布层12为医用脱脂棉织物。其能够包裹伤口，促进伤口愈合。

上述缠绕带13为长条带状棉涤织物。其具有较高的结构强度、透气性和顺滑性。

上述固定单元2包括扁平的固定主体20。固定主体20上开设有通透的第一固定腔21和第二固定腔26。第一固定腔21在靠近第二固定腔26的侧壁上开设有挡格台210和导向壁211。挡格台210平行于水平面。导向壁211呈内凹的圆弧状。挡格台210的两端分别与第一固定腔21的侧壁和导向壁211的底端连接。导向壁211的顶端和固定主体20的上平面连接。

上述第一固定腔21的侧壁上设置有垂直于缠绕带13缠绕方向的第一旋转轴22。第一旋转轴22上沿着缠绕带13的缠绕方向设置有固定扣23。固定扣23能够以第一旋转轴22为中心自由旋转，其旋转中心和导向壁211的圆心重合，且其旋转半径和缠绕带厚度之和略大于导向壁211的半径。因而固定扣23在扣合时能卡死在导向壁211内，固定牢固。固定扣23自由端的底部具有棱角，其能够增加固定效果。固定扣23上设置有贯穿的缠绕腔24。缠绕腔24的侧壁上设置有平行于第一旋转轴22的缠绕轴25。缠绕轴25可以是能够自由旋转的轴。固定扣23的自由端能够搭在挡格台210上。上述缠绕带13的其中一端从固定主体20的底部进入第一固定腔21内，并从固定扣23的底部进入缠绕腔24，并从缠绕腔24的上部穿出；然后经由缠绕轴25改向后，从缠绕腔24的下部穿出，经由固定扣23的底部抵达挡格台210；最后沿着导向壁211穿出第一固定腔21。

上述第二固定腔26内设置有第二旋转轴27。上述缠绕带13的另外一端固定在第二旋转轴27上。

使用过程：

固定：

根据伤口的大小，裁剪面料主体1；将裁剪下来的面料主体1套于伤口处，拉动伤口两侧的缠绕带13的自由端，将面料主体1收紧；将固定扣23向下按，直至固定扣23的自由端将缠绕带13压在挡格台210上，固定扣23将因缠绕带13向下的拉力将缠绕带13固定。

调节：

拉动缠绕带13的自由端，固定扣23在缠绕带13向上的拉力的作用下，将脱离挡格台210，并沿着导向壁翻出第一固定腔21；此时缠绕带13处于自由状态，向外拉长时，面料主体1收紧，向内释放时，面料主体1松弛，从而实现调节松紧的目的。

对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本实用新型。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理能够在不脱离本实用新型的精神或范围的情况下，在其它实施例中实现。因此，本实用新型将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖点相一致的最宽的范围。
