一种小儿内科用可安抚小儿的雾化吸气面罩的制作方法

本实用新型涉及医疗设备技术领域，更具体地说，本实用涉及一种小儿内科用可安抚小儿的雾化吸气面罩。

背景技术：

雾化治疗主要指用雾化的装置将药物(溶液或粉末)分散成微小的雾滴或微粒，使其悬浮于气体中，并进入呼吸道及肺内，达到洁净气道、局部治疗(解痉、消炎、祛痰)及全身治疗的目的。

专利申请公布号cn103933646a的发明专利公开了一种儿童用雾化器面罩，在该技术方案中，在进气孔处安装了单向通气阀的目的是，呼气时由于进气孔处的单向通气阀是截止的，这时管道中的药物颗粒不会进入雾化器面罩内，保证了呼出的都是废气，这就克服了开放性出气孔雾化器面罩造成的药物浪费和影响治疗效果的弊端，同时废气全部排到雾化器面罩外面而不会倒流进入到雾化器里，这就克服了吸管方式雾化容易污染雾化器，和造成交叉感染的弊。

但是其在实际使用时，仍旧存在较多缺点，如由于患者均为儿童，儿童在治疗的时候会吵闹，不仅影响自身的治疗效果，还会影响到其他儿童休息和情绪。

技术实现要素：

为了克服现有技术的上述缺陷，本实用新型的实施例提供一种小儿内科用可安抚小儿的雾化吸气面罩，通过将奶嘴与螺纹柱螺纹连接，不仅可以有效缓解儿童吵闹的情绪，还能拆卸下来，方便清洗消毒，防止病人之间的交叉感染，同时，通过设有雾化功能箱，可以满足儿童好玩的天性，转移儿童的注意力，有利于提高治疗的效果，从而降低医生及家长的工作难度，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种小儿内科用可安抚小儿的雾化吸气面罩，包括面罩壳体，所述面罩壳体外部一侧设置有进药口，所述进药口包括第一进药口和第二进药口，所述面罩壳体内腔底端设置有固定板，所述固定板一侧固定设置有螺纹柱，所述螺纹柱一端设置有奶嘴，所述奶嘴一端固定设置有螺纹腔，所述螺纹腔与螺纹柱相匹配，所述面罩壳体一侧底端与第一进药口相连通，所述面罩壳体内腔顶端固定设有鼻形板，所述面罩壳体外部两侧均固定设有固定带，所述面罩壳体一侧中部与第二进药口相连通，所述面罩壳体一侧设置有雾化功能箱，所述雾化功能箱一端设置有药物放置盒，所述药物放置盒顶部贯穿设有药物进出通道，所述药物进出通道通过软管与进药口相连通，所述药物放置盒一侧设置有挡板。

在一个优选地实施方式中，所述固定板中心位置贯穿设有通孔，所述螺纹柱与螺纹腔均设置为中空结构，所述螺纹柱与通孔相匹配。

在一个优选地实施方式中，所述挡板的数量设置为两个，两个所述挡板之间设置有杆轴，所述杆轴周向侧活动套设有滚轮，所述滚轮的数量设置为多个。

在一个优选地实施方式中，两个所述固定带一端分别设置有圆毛面和刺毛面，所述圆毛面与刺毛面相匹配。

在一个优选地实施方式中，所述面罩壳体内侧壁固定设有软垫，所述软垫采用硅胶材料制成。

在一个优选地实施方式中，所述挡板一侧设置有玩具盒，所述玩具盒顶部配合设有盖子，所述盖子顶部中心位置固定设有把手。

本实用新型的技术效果和优点：

1、通过将奶嘴与螺纹柱螺纹连接，不仅可以有效缓解儿童吵闹的情绪，还能拆卸下来，方便清洗消毒，防止病人之间的交叉感染，同时，通过设有雾化功能箱，可以满足儿童好玩的天性，转移儿童的注意力，有利于提高治疗的效果，从而降低医生及家长的工作难度；

2、通过设有第一进药口和第二进药口，并且，第一进药口和第二进药口分别与奶嘴和面罩壳体内腔相连通，既能满足儿童用鼻子吸入药物，又能使药物通过奶嘴吸入儿童体内，有效地减少药物浪费，进一步增加治疗的效果；

3、通过设有采用硅胶材料制成的软垫，能够提高面罩壳体与面部贴合的效果，防止药物泄漏，同时，在面罩壳体外部设置分别带有圆毛面和刺毛面的固定带，可以根据儿童头部的大小对面罩壳体与儿童面部的结合松紧情况进行调节，使儿童感到舒适，防止儿童哭闹，进而增加治疗的效果。

附图说明

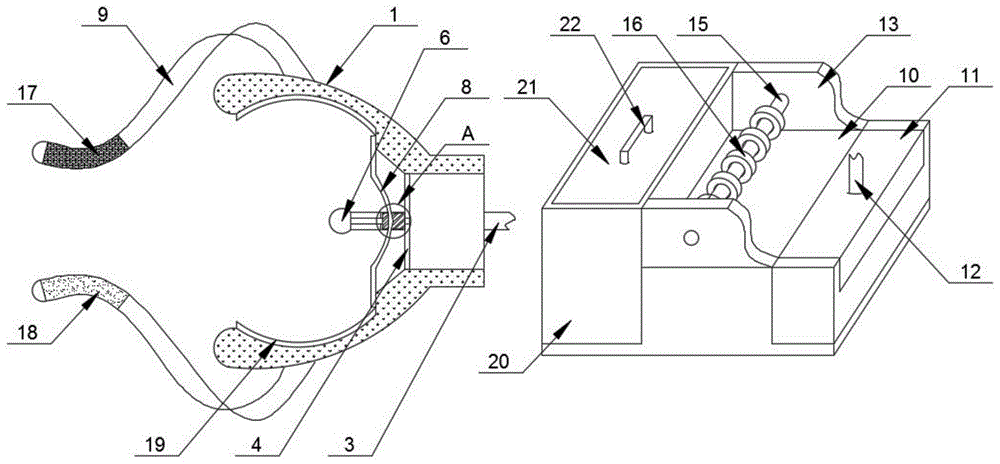

图1为本实用新型的整体结构示意图。

图2为本实用新型的图1中a部分放大图。

图3为本实用新型的面罩壳体局部结构示意图。

图4为本实用新型的固定板结构示意图。

附图标记为：1面罩壳体、2第一进药口、3第二进药口、4固定板、5螺纹柱、6奶嘴、7螺纹腔、8鼻形板、9固定带、10雾化功能箱、11药物放置盒、12药物进出通道、13挡板、14通孔、15杆轴、16滚轮、17圆毛面、18刺毛面、19软垫、20玩具盒、21盖子、22把手。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型提供了如图1-4所示的一种小儿内科用可安抚小儿的雾化吸气面罩，包括面罩壳体1，所述面罩壳体1外部一侧设置有进药口，所述进药口包括第一进药口2和第二进药口3，所述面罩壳体1内腔底端设置有固定板4，所述固定板4一侧固定设置有螺纹柱5，所述螺纹柱5一端设置有奶嘴6，所述奶嘴6一端固定设置有螺纹腔7，所述螺纹腔7与螺纹柱5相匹配，所述面罩壳体1一侧底端与第一进药口2相连通，所述面罩壳体1内腔顶端固定设有鼻形板8，所述面罩壳体1外部两侧均固定设有固定带9，所述面罩壳体1一侧中部与第二进药口3相连通，所述面罩壳体1一侧设置有雾化功能箱10，所述雾化功能箱10一端设置有药物放置盒11，所述药物放置盒11顶部贯穿设有药物进出通道12，所述药物进出通道12通过软管与进药口相连通，所述药物放置盒11一侧设置有挡板13。

进一步的，所述固定板4中心位置贯穿设有通孔14，所述螺纹柱5与螺纹腔7均设置为中空结构，所述螺纹柱5与通孔14相匹配，使药物通过奶嘴6吸入儿童体内，有效地减少药物浪费，进一步增加治疗的效果。

进一步的，所述挡板13的数量设置为两个，两个所述挡板13之间设置有杆轴15，所述杆轴15周向侧活动套设有滚轮16，所述滚轮16的数量设置为多个，可以满足儿童好玩的天性，转移儿童的注意力，有利于提高治疗的效果，从而降低医生及家长的工作难度。

进一步的，两个所述固定带9一端分别设置有圆毛面17和刺毛面18，所述圆毛面17与刺毛面18相匹配，可以根据儿童头部的大小对面罩壳体1与儿童面部的结合松紧情况进行调节，使儿童感到舒适，防止儿童哭闹，进而增加治疗的效果。

进一步的，所述面罩壳体1内侧壁固定设有软垫19，所述软垫19采用硅胶材料制成，能够提高面罩壳体1与面部贴合的效果，防止药物泄漏。

进一步的，所述挡板13一侧设置有玩具盒20，所述玩具盒20顶部配合设有盖子21，所述盖子21顶部中心位置固定设有把手22，方便对玩具进行取放。

本实用新型工作原理：

参照说明书附图1-4，在使用时，将药物通过药物进出通道12放入药物放置盒11中，接着，通过软管将药物进出通道12与进药口相连通，然后，将面罩壳体1罩在儿童面部，将奶嘴6放入儿童嘴中，可以有效缓解儿童吵闹的情绪，而且，将奶嘴6一端设置有与螺纹柱5想啮合的螺纹腔7，可以将奶嘴6拆卸下来，方便清洗消毒，防止病人之间的交叉感染，并使鼻形板8与鼻子相接触，并且，第一进药口2和第二进药口3分别与奶嘴6和面罩壳体1内腔相连通，既能满足儿童用鼻子吸入药物，又能使药物通过奶嘴6吸入儿童体内，有效地减少药物浪费，进一步增加治疗的效果，随后，将固定带9一端的圆毛面17和刺毛面18相贴合，可以根据儿童头部的大小对面罩壳体1与儿童面部的结合松紧情况进行调节，使儿童感到舒适，防止儿童哭闹，进而增加治疗的效果，而且，在面罩壳体1内侧壁设置有采用硅胶材料制成的软垫19，能够提高面罩壳体1与面部贴合的效果，防止药物泄漏，同时，通过设有雾化功能箱10，可以满足儿童好玩的天性，转移儿童的注意力，有利于提高治疗的效果，从而降低医生及家长的工作难度，待完成雾化治疗之后，将面罩壳体1摘下，并将奶嘴6拆下，并对其进行清洗、消毒。
