一种输液加温报警器的制作方法

本实用新型涉及医学输液辅助用品技术领域，具体属于一种输液加温报警器。

背景技术：

临床上常用到静脉输液治疗疾病，而当天气较冷时，医用液体温度较低进入人体会引起患者的不良反应，例如会诱发局部疼痛痉挛、肢体发凉、周身畏寒等输液不良反应，相关文献及临床实验显示，与体温相当温度的医用液体能够减少对患者的刺激，同时有效预防各类不良反应的发生。

目前，临床上医用液体的常用加温方式主要有加热棒，热水杯等，这些加热方法存在与液体接触面积少、温度受热不均匀，同时容易导致局部温度过高，从而导致药液成分变质或引起血管粘膜损伤，无法达到恒温加热的效果，同时目前的加热装置没有预防药液加热温度过高的报警功能，假如温度过高而医护人员没有及时察觉会导致不可预想的后果。

技术实现要素：

为了解决上述问题，本实用新型设计了一种输液加温报警器，该实用新型可以对输液管内液体加温并保持在一定的温度范围内，同时可以当温度高时进行报警提醒医护人员。

为了达到上述技术目的，实现上述技术效果，本实用新型是通过以下技术方案实现的：

一种输液加温报警器，包括手柄、左夹持块和右夹持块，其特征在于：

所述手柄数量为两个，两手柄之间通过连接件铰接在一起，连接件内安装有扭簧，两手柄端部分别固定连接有左夹持块和右夹持块，所诉左夹持块和右夹持块为长条状，左夹持块表面开设有第一凹槽，右夹持块表面开设有第二凹槽，所诉第一凹槽和第二凹槽为长条形与左夹持块或右夹持块相平行，其截面为弧形，通过转动手柄第一凹槽和第二凹槽合在一起形成圆形的通孔；

所诉左夹持块外侧面中部安装有显示屏，两端设有三角形标志，三角形标志尖端指向一个方向，表示输液管药液流向，所诉第一凹槽内固定安装有陶瓷加热片，陶瓷加热片为弧形与第一凹槽内壁紧密贴合，所诉第二凹槽内后端安装有温度传感器，所述左夹持块端部安装有充电口；

所述左夹持块内安装有蓄电池、单片机、d/a转换器、驱动电路，所述右夹持块内安装有蜂鸣器、a/d转换器、变送器，所述的陶瓷加热片、蓄电池、驱动电路、d/a转换器、充电口、温度传感器、显示屏、单片机、蜂鸣器、a/d转换器、变送器通过导线连接在一起。

进一步的，所诉左夹持块或右夹持块长度为8-12cm。

进一步的，所诉陶瓷加热片长度为7.5-11cm。

进一步的，所述左夹持块和右夹持块外壳采用隔热材料制成。

进一步的，所述左夹持块上设有开关按钮与蓄电池电连接。

本实用新型的有益效果是：该实用新型可直接夹在输液管上，输液管位于左夹持块和右夹持块上的第一凹槽和第二凹槽内，固定方便简单，通过蓄电池给陶瓷加热片供电产生热量，给输液管内液体加热，陶瓷加热片具有升温速度快，加热效率高的特点，采用充电式供电，避免了插电导线带来的麻烦，该实用新型可保持对液体的恒温加热，使液体温度保持在合理的温度范围内，同时，当温度失控导致温度过高时，还可进行报警，提示医护人员，避免事故发生，温度传感器设置于液体流动的末端方向，监测到的温度即为流入病人身体内的液体温度，对温度控制更加准确，左夹持片上设有液体流动方向的标志，可以防止该装置夹持方向错误。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

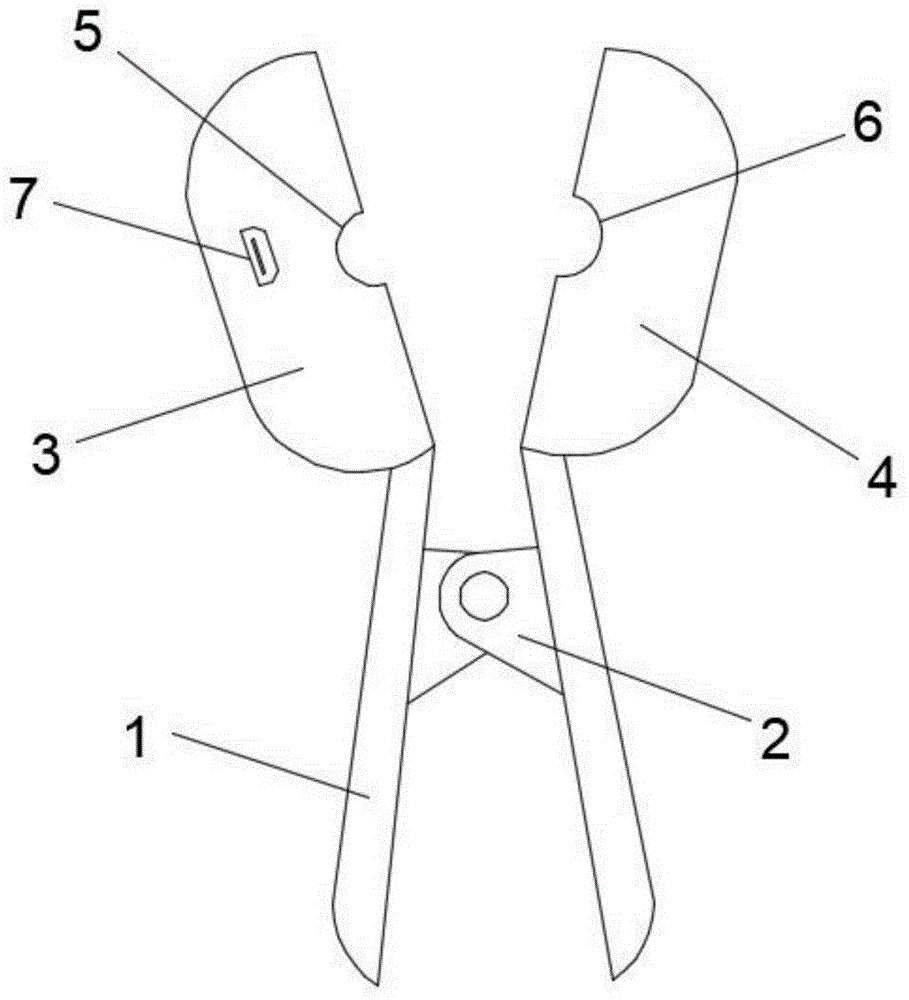

图1是所述的一种输液加温报警器的侧面结构示意图。

图2是所述的一种输液加温报警器的正面结构示意图。

图3是所述的左夹持块的内侧示意图。

图4是所述的右夹持块的内侧示意图。

图5是该实用新型原理结构示意图。

附图中，各标号所代表的部件名称列表如下：

1-手柄，2-连接件，3-左夹持块，4-右夹持块，5-第一凹槽，6-第二凹槽，7-充电口，8-三角形标志，9-显示屏，10-开关按钮，11-陶瓷加热片，12-温度传感器。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

参阅图1-5所示，一种输液加温报警器，包括手柄1、左夹持块3和右夹持块4，其特征在于：

所述手柄1数量为两个，两手柄1之间通过连接件2铰接在一起，连接件2内安装有扭簧，两手柄1端部分别固定连接有左夹持块3和右夹持块4，所诉左夹持块3和右夹持块4为长条状，左夹持块3表面开设有第一凹槽5，右夹持块4表面开设有第二凹槽6，所诉第一凹槽5和第二凹槽6为长条形与左夹持块3或右夹持块4相平行，其截面为弧形，通过转动手柄1第一凹槽5和第二凹槽6合在一起形成圆形的通孔；

所诉左夹持块3外侧面中部安装有显示屏9，两端设有三角形标志8，三角形标志8尖端指向一个方向，表示输液管药液流向，所诉第一凹槽5内固定安装有陶瓷加热片11，陶瓷加热片11为弧形与第一凹槽5内壁紧密贴合，所诉第二凹槽6内后端安装有温度传感器12，所述左夹持块3端部安装有充电口7；

所述左夹持块3内安装有蓄电池、单片机、d/a转换器、驱动电路，所述右夹持块4内安装有蜂鸣器、a/d转换器、变送器，所述的陶瓷加热片11、蓄电池、驱动电路、d/a转换器、充电口7、温度传感器12、显示屏9、单片机、蜂鸣器、a/d转换器、变送器通过导线连接在一起。

进一步的，所诉左夹持块3或右夹持块4长度为8-12cm。

进一步的，所诉陶瓷加热片11长度为7.5-11cm。

进一步的，所述左夹持块3和右夹持块4外壳采用隔热材料制成。

进一步的，所述左夹持块3上设有开关按钮10与蓄电池电连接。

该实用新型的其中一个具体应用为：该实用新型单片机型号为at89c52，变送器使用dbw-130型号的温度变送器、a/d转换器型号为mc14433，d/a转换器型号为dac0832，温度传感器12型号为xh-t110。

使用时，通过操作手柄1，将左夹持块3和右夹持块4夹在输液管上，通过扭簧的弹力固定，输液管位于第一凹槽5和第二凹槽6内，安装时，根据三角形标志8方向使输液管内液体流动方向与三角形指示方向相同，从而使温度传感器12位于液体流动的后方，使监测温度更加准确，按动开关按钮10，启动该装置，蓄电池进行供电，陶瓷加热片11通电产生热量给输液管内液体进行加热，该装置的外壳为隔热材料，可以防止热量的流失。

温度传感器12采用电阻式传感器，温度的变化使传感器电阻发生改变，变送器将温度传感器12的电阻信号转换成与温度成正比的电压信号，a/d转换器将电压信号转换为数字信号传送至单片机同时将温度显示在显示屏9上，单片机可控制液体温度保持在合适的温度范围内，单片机经运算输出的数字控制量通过d/a转换器转换成模拟量通过驱动电路转送至陶瓷加热片11，从而控制陶瓷加热片11的通电加热功率，当单片机监测到温度升高至警戒范围时，单片机发出信号控制蜂鸣器发出报警，从而提醒医护人员察觉温度失控从而采取相应的措施。
