一种防足下垂拉伸器的制作方法

本实用新型涉及临床护理技术领域，具体涉及一种防足下垂拉伸器。

背景技术：

目前，在临床护理过程中，一些长期卧床的重危病人或者以下中老年病人，在无意识状态下脚会处于一种垂直向下的状态，这种状态在医学上称为足下垂，会产生跨越步态,导致患者行走不便,影响外观及生活质量，长期足下垂,会导致踝关节长期处于非功能位置,有可能导致踝关节强直，会导致肌肉萎缩等症状的产生，需要对脚部进行固定，避免其长时间下垂，随着医学技术的飞速发展，防足下垂拉伸器也得到了技术改进，但是现有技术，对下垂的脚部不能进行有效的固定。

技术实现要素：

（一）要解决的技术问题

为了克服现有技术不足，现提出一种防足下垂拉伸器，解决了对下垂的脚部不能进行有效固定的问题，达到了便于对脚部固定，防止足下垂的产生，且增加使用的舒适度的有益效果。

（二）技术方案

本实用新型通过如下技术方案实现：本实用新型提出了一种防足下垂拉伸器，包括脚部包裹部、牵引绳和腿部固定带，所述脚部包裹部左端与牵引绳左端卡扣连接，所述牵引绳右端与腿部固定带左端卡扣连接，所述脚部包裹部由鞋体、连接件、矩形环、魔术贴、护垫和第一挂环组成，所述连接件下端通过铆钉与鞋体前端右侧固定固定连接，所述矩形环下端穿过连接件上端，所述魔术贴下端与具有支撑包裹作用的鞋体后端螺栓连接，所述魔术贴上端穿过矩形环内部，所述护垫顶端与具有固定作用的魔术贴底端相互缝合，所述第一挂环右端与鞋体左侧中部螺栓连接，所述牵引绳由牵引绳主体、第一挂扣环、第一挂扣、第二挂扣环、第二挂扣和日字型调节扣组成，所述牵引绳主体左端与第一挂扣环右端固定连接，所述第一挂扣右端穿过具有连接作用的第一挂扣环左端，所述牵引绳主体右端穿过第二挂扣环内部，所述第二挂扣左端穿过第二挂扣环右端，所述牵引绳主体右端与可移动的日字型调节扣中部缝接，所述牵引绳主体左端穿过日字型调节扣内部左右两端，所述第一挂扣左端与第一挂环左端卡扣连接，所述腿部固定带由固定带、刺毛带、绒毛带、连接带和第二挂环组成，所述固定带前端下侧与具有粘结作用的刺毛带后端相互缝合，所述绒毛带前端与具有缠绕作用的固定带后端上侧相互缝合，所述连接带左端与固定带右端缝接，所述第二挂环右端穿过连接带左端，所述第二挂扣环右端与第二挂环左端卡扣连接。

进一步的，所述鞋体呈半包围结构，且厚度为2cm。

进一步的，所述连接件、矩形环、魔术贴和护垫均设置有两个，且四者分为两组，呈横向排列在鞋体上端。

进一步的，所述牵引绳主体为扁平状，且外表面光滑。

进一步的，所述护垫内部填充棉花，且护垫厚度为0.8cm。

进一步的，所述固定带呈圆角矩形状，且固定带长50cm，宽12cm。

进一步的，所述绒毛带的长度为刺毛带长度的5倍。

进一步的，所述固定带材质为棉。

进一步的，所述鞋体材质为医用硅胶。

（三）有益效果

本实用新型相对于现有技术，具有以下有益效果：

为解决对下垂的脚部不能进行有效固定的问题，通过设置脚部包裹部、牵引绳和腿部固定带，解决了对下垂的脚部不能进行有效固定的问题，将鞋体穿在病人脚上，再由魔术贴将病人脚部固定在鞋体上，固定带通过刺毛带与绒毛相互配合来固定住病人大腿，拉动日字型调节扣，以调节牵引绳主体的长度，使病人脚部抬起，从而达到对脚部固定，防止足下垂产生，增加使用者的舒适度。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

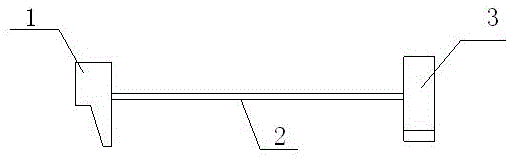

图1为本实用新型的结构示意图；

图2为本实用新型的脚部包裹部结构示意图；

图3为本实用新型的牵引绳结构示意图；

图4为本实用新型的腿部固定带展开结构示意图。

图中：脚部包裹部-1、牵引绳-2、腿部固定带-3、鞋体-11、连接件-12、矩形环-13、魔术贴-14、护垫-15、第一挂环-16、牵引绳主体-21、第一挂扣环-22、第一挂扣-23、第二挂扣环-24、第二挂扣-25、日字型调节扣-26、固定带-31、刺毛带-32、绒毛带-33、连接带-34、第二挂环-35。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

请参阅图1、图2、图3和图4，本实用新型提供一种防足下垂拉伸器：包括脚部包裹部1、牵引绳2和腿部固定带3，脚部包裹部1左端与牵引绳2左端卡扣连接，牵引绳2右端与腿部固定带3左端卡扣连接，脚部包裹部1由鞋体11、连接件12、矩形环13、魔术贴14、护垫15和第一挂环16组成，连接件12下端通过铆钉与鞋体11前端右侧固定固定连接，矩形环13下端穿过连接件12上端，魔术贴14下端与具有支撑包裹作用的鞋体11后端螺栓连接，魔术贴14上端穿过矩形环13内部，护垫15顶端与具有固定作用的魔术贴14底端相互缝合，第一挂环16右端与鞋体11左侧中部螺栓连接，牵引绳2由牵引绳主体21、第一挂扣环22、第一挂扣23、第二挂扣环24、第二挂扣25和日字型调节扣26组成，牵引绳主体21左端与第一挂扣环22右端固定连接，第一挂扣23右端穿过具有连接作用的第一挂扣环22左端，牵引绳主体21右端穿过第二挂扣环24内部，第二挂扣25左端穿过第二挂扣环24右端，牵引绳主体21右端与可移动的日字型调节扣26中部缝接，牵引绳主体21左端穿过日字型调节扣26内部左右两端，第一挂扣23左端与第一挂环16左端卡扣连接，腿部固定带3由固定带31、刺毛带32、绒毛带33、连接带34和第二挂环35组成，固定带31前端下侧与具有粘结作用的刺毛带32后端相互缝合，绒毛带33前端与具有缠绕作用的固定带31后端上侧相互缝合，连接带34左端与固定带31右端缝接，第二挂环35右端穿过连接带34左端，第二挂扣环24右端与第二挂环35左端卡扣连接。

其中，所述鞋体11呈半包围结构，且厚度为2cm，便于将病人脚部进行包裹。

其中，所述连接件12、矩形环13、魔术贴14和护垫15均设置有两个，且四者分为两组，呈横向排列在鞋体11上端，便于将病人脚部固定在鞋体11上。

其中，所述牵引绳主体21为扁平状，且外表面光滑，能有效的拉扯鞋体11，使得病人脚板抬起。

其中，所述护垫15内部填充棉花，且护垫15厚度为0.8cm，能有效的增加穿戴时的舒适度。

其中，所述固定带31呈圆角矩形状，且固定带31长50cm，宽12cm，能有效的扩大与大腿的接触面积，增加穿舒适度。

其中，所述绒毛带33的长度为刺毛带32长度的5倍，便于调节固定带31捆板长度，以适应不同的人。

其中，所述固定带31材质为棉，质地柔软，透气。

其中，所述鞋体11材质为医用硅胶。

本实用新型的鞋体11材质为医用硅胶，具有良好的舒适性，柔韧性的有益效果。

本专利所述的鞋体11材质为医用硅胶，有多种形态，如：液态硅胶油、胶冻样硅胶、泡沫状硅胶海绵及弹性固体硅橡胶等，目前应用较多的是固体硅橡胶，硅橡胶具有良好的生物相容性，对人体组织无刺激性、无毒性、无过敏反应、机体排异反应极少；具有良好的理化特性，与体液以及组织接触过程中能保持其原有的弹性和柔软度，不被降解，是一种相当稳定的惰性物质，能耐高温，可消毒，加工成型方便，易加工雕刻形状，使用方便。

工作原理：使用拉伸器时，首先将病人平躺在护理床上，然后将鞋体11穿在病人脚上，然后将魔术贴14穿过连接件12上的矩形环13，接着将魔术贴14反方向拉扯并贴住，使得护垫15靠近病人脚面，将病人脚部固定在鞋体11上，将第一挂扣环22上的第一挂扣23扣在矩形环13上固定，接着将第二挂扣环24上的第二挂扣25扣在连接带34上的第二挂环35上，从而将脚部包裹部1和腿部固定带3连接在一起，接着将固定带31包裹在病人大腿处，并将刺毛带32贴在绒毛带33上，通过刺毛带32上的勾毛将刺毛带32上绒毛勾住固定，然后将拉动日字型调节扣26，由于固定带31绕过日字型调节扣26内侧，使其其中一短进行折叠，随着日字型调节扣26的移动，折叠处越来越长，使得固定带31整体长度减短，从而调节长短，随着固定带31的长度减短，鞋体11被提起，使得病人脚部呈90度抬起，然后停止调节固定带31长度，一只脚穿戴好后，继续穿戴另一只脚，通过设置脚部包裹部1、牵引绳2和腿部固定带3，解决了对下垂的脚部不能进行有效固定的问题，将鞋体11穿在病人脚上，再由魔术贴14将病人脚部固定在鞋体11上，固定带3通过刺毛带32贴在绒毛带33上固定在病人大腿，接着拉动日字型调节扣26，调节牵引绳主体21的长度，使得病人脚部抬起，达到便于对脚部固定，防止足下垂的产生，且增加使用的舒适度的有益效果。

虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
