一种冰敷装置的制作方法

本实用新型涉及医疗术后技术领域，更具体地说，它涉及可以一种冰敷装置。

背景技术：

介入手术已经是心脏内科、神经内科等医疗科室的常规治疗手段，介入手术的优点在于医生可在不使用全身麻醉剂或不需要开刀手术的情况下进入患者身体内进行治疗。通常情况下，介入诊断和治疗的手术，尤其是心脏内科的介入手术，是通过患者的桡动脉通路来实现的，桡动脉通路的介入手术具有并发症少、患者卧床限制活动是时间短，治疗费用低等优点，但同其它的动脉穿刺的手术一样，术后的动脉完全止血是介入手术后防止穿刺点出血的重要一环。

通常介入手术完成，导管去除后，由医生或医疗专业人员在动脉导管穿刺点处施加压力以实现止血和动脉穿刺点的闭合，目前已经有加压压迫设备进行治疗，但是没有既可以压迫还可以进行冰敷的设备，为此，我们提出了一种冰敷装置。

技术实现要素：

针对现有技术存在的不足，本实用新型的目的在于提供一种冰敷装置，实现了加压压迫与冰敷于一体的设备，且通过循环装置，提高冷却冰敷的效果，进而能够有效提高病人的康复性治疗。

为实现上述目的，本实用新型提供了如下技术方案：

一种冰敷装置，包括第一本体、第二本体、第一连接件、第二连接件、压迫气囊、安装箱、冷凝装置以及循环装置；所述第一本体和所述第二本体为圆弧状，且内部为中空结构；所述第一本体和所述第二本体的内侧壁设置有所述压迫气囊，所述第一本体和所述第二本体的内部设置有所述冷凝装置；所述第一本体的一端与所述第二本体的一端活动连接，所述第一本体的另一端设置有所述第一连接件，所述第一本体的外侧壁上设置有所述安装箱，所述安装箱内设置有所述循环装置；所述第二本体的另一端设置有所述第二连接件，所述第一连接件与所述第二连接件卡扣连接；所述压迫气囊上设置有充气口，充气口处设置有充气管，充气管的进料端设置有密封塞；

所述冷凝装置包括第一冷凝管、第二冷凝管和弹性软管；第一冷凝管设置有两组，并分别设置在所述第一本体和所述第二本体远离所述压迫气囊的内壁上；所述第二冷凝管设置有两组，并分别设置在所述第一本体和所述第二本体靠近压迫气囊的内壁上；所述第一本体内的所述第一冷凝管通过弹性软管与所述第二本体内的第一冷凝管连接；所述第一本体内的第一冷凝管通过弹性软管与所述第二本体内的第二冷凝管连接；所述第二本体内的第一冷凝管的出料端与所述第二本体内的第二冷凝管的进料端连通；所述第一本体内的第二冷凝管的出料端与所述第一本体内的第一冷凝管的进料端连通；所述第一本体内的第一冷凝管上设置有加液口，加液口处设置有加液管，加液管的进料端设置有密封塞。

通过采用上述技术方案，使用时，首先通过加液管向第一冷凝管和第二冷凝管内注入制冷剂液氮液体，则通过分别在第一本体和第二本体内设置冷凝管，提高制冷效率，进而提高冷却冰敷的效果，再将第一本体和第二本体设置在患者的前臂血肿部位，并通过充气管向压迫气囊注入气体，便可对患者的血肿进行加压压迫进行治疗，于是实现了加压压迫与冰敷于一体的设备，能够有效提高病人的康复性治疗。

进一步地，第一冷凝管和第二冷凝管均为s型结构。

通过采用上述技术方案，通过设置s型的第一冷凝管和第二冷凝管，增加了液氮制冷的面积，进而提供第一冷凝管和第二冷凝管冷却冰敷的效果。

进一步地，所述第一本体内的第一冷凝管由第一冷凝副管和第二冷凝副管组成，且第一冷凝副管通过所述循环装置与第二冷凝副管连通。

通过采用上述技术方案，通过在第一冷凝管内设置循环装置，可以促进第一本体和第二本体内的冷凝装置内的液氮液体循环流动，提高冷却冰敷的效果。

进一步地，所述循环装置包括电机、转轴、转盘、连接杆、活塞杆、隔板、活塞板和进液管；安装箱内设置有隔板；隔板的一侧为工作腔，隔板的另一侧为活塞腔；电机位于工作腔内，并设置在所述安装箱的内壁上，电机的输出端与转轴连接，转轴的另一端与转盘连接；转盘远离圆心的位置与连接杆活动连接，连接杆的另一端与活塞杆的一端连接；活塞杆的另一端穿过隔板，并与隔板滑动连接；活塞杆的另一端与活塞板连接；活塞板与所述安装箱的内壁滑动连接；所述安装箱上并列设置有进液口和出液口；所述安装箱上的进液口通过进液管与第一冷凝副管的出料端连接，所述安装箱上的出液口通过出液管与第二冷凝副管的进料端连接；进液管和出液管上设置有单向阀。

通过采用上述技术方案，控制电机转动，电机通过转轴带动转盘转动，转盘通过连接杆带动活塞杆往返移动，从而使得活塞板沿着安装箱的内壁往返移动，进而促进第一冷凝管和第二冷凝管内的液体流动。

进一步地，所述第一连接件的前后两侧设置有拉环，拉环与拉杆的一端连接，拉杆的另一端穿过所述第一连接件的侧壁，并与所述第一连接件滑动连接，拉杆的另一端连接有限位板，限位板上设置有固定块，所述第二连接件活动插入到所述第一连接件的内部，且所述第二连接件上设置有与固定块相适配的固定槽。

通过采用上述技术方案，先将拉环向外侧拉动，拉环通过拉杆带动限位板上的固定块向两侧移动，再将第二连接件插入到第一连接件内，然后再通过拉环向内侧推动，从而便将固定块插入到第二连接件内的固定槽内，进而完成将第一本体和第二本体束缚在前臂血肿部位。

进一步地，拉杆的外壁套接有弹簧，弹簧的一端与所述第一连接件的内壁连接，弹簧的另一端与限位板连接。

通过采用上述技术方案，可以通过弹簧的弹性回复力作用，可以使得第一连接件和第二连接件连接的更加稳定。

综上所述，本实用新型具有以下有益效果：首先通过加液管向第一冷凝管和第二冷凝管内注入制冷剂液氮液体，则通过分别在第一本体和第二本体内设置冷凝管，提高制冷效率，进而提高冷却冰敷的效果，再将第一本体和第二本体通过第一连接件和第二连接件束缚在患者的前臂血肿部位，并通过充气管向压迫气囊注入气体，然后控制电机转动，电机通过转轴带动转盘转动，转盘通过连接杆带动活塞杆往返移动，从而使得活塞板沿着安装箱的内壁往返移动，进而促进第一冷凝管和第二冷凝管内的液体流动，便可对患者的血肿进行加压压迫进行治疗，于是实现了加压压迫与冰敷于一体的设备，且通过循环装置，提高冷却冰敷的效果，进而能够有效提高病人的康复性治疗。

附图说明

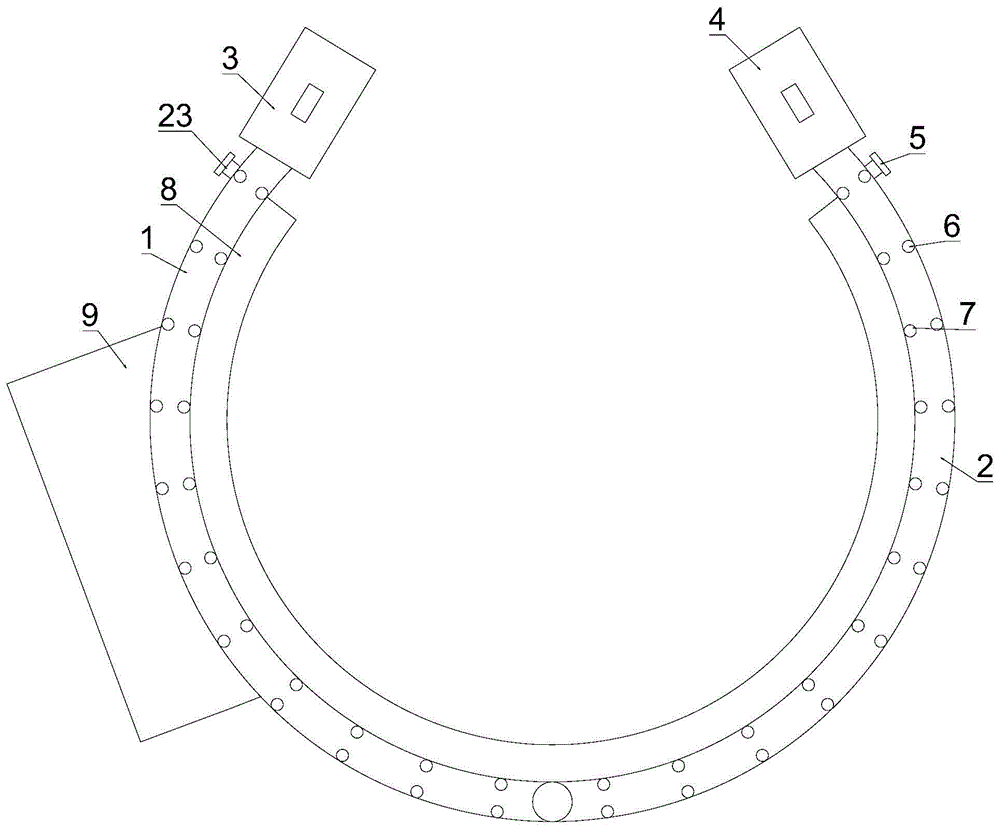

图1为本实用新型提出的一种冰敷装置的结构示意图。

图2为本实用新型提出的一种冰敷装置中第一本体和第二本体的内部结构剖视图。

图3为本实用新型提出的一种冰敷装置中第一连接件与第二连接件连接关系的结构示意图。

图4为本实用新型提出的一种冰敷装置中安装箱的结构示意图。

附图标记：

1、第一本体；2、第二本体；3、第一连接件；4、第二连接件；5、充气管；6、第一冷凝管；7、第二冷凝管；8、压迫气囊；9、安装箱；10、弹性软管；11、拉环；12、拉杆；13、弹簧；14、限位板；15、固定块；16、转轴；17、转盘；18、连接杆；19、活塞杆；20、隔板；21、活塞板；22、进液管；23、加液管；61、第一冷凝副管；62、第二冷凝副管。

具体实施方式

实施例：

以下结合附图1-4对本实用新型作进一步详细说明。

如图1和图2所示，本实用新型提供一种冰敷装置，包括第一本体1、第二本体2、第一连接件3、第二连接件4、压迫气囊8、安装箱9、冷凝装置以及循环装置；所述第一本体1和所述第二本体2为圆弧状，且内部为中空结构；所述第一本体1和所述第二本体2的内侧壁设置有所述压迫气囊8，所述第一本体1和所述第二本体2的内部设置有所述冷凝装置；所述第一本体1的一端与所述第二本体2的一端活动连接，所述第一本体1的另一端设置有所述第一连接件3，所述第一本体1的外侧壁上设置有所述安装箱9，所述安装箱9内设置有所述循环装置；所述第二本体2的另一端设置有所述第二连接件4，所述第一连接件3与所述第二连接件4卡扣连接；所述压迫气囊8上设置有充气口，充气口处设置有充气管5，充气管5的进料端设置有密封塞；

所述冷凝装置包括第一冷凝管6、第二冷凝管7和弹性软管10；第一冷凝管6设置有两组，并分别设置在所述第一本体1和所述第二本体2远离所述压迫气囊8的内壁上；所述第二冷凝管7设置有两组，并分别设置在所述第一本体1和所述第二本体2靠近压迫气囊8的内壁上；所述第一本体1内的所述第一冷凝管6通过弹性软管10与所述第二本体2内的第一冷凝管6连接；所述第一本体1内的第一冷凝管6通过弹性软管10与所述第二本体2内的第二冷凝管7连接；所述第二本体2内的第一冷凝管6的出料端与所述第二本体2内的第二冷凝管7的进料端连通；所述第一本体1内的第二冷凝管7的出料端与所述第一本体1内的第一冷凝管6的进料端连通；所述第一本体1内的第一冷凝管6上设置有加液口，加液口处设置有加液管23，加液管23的进料端设置有密封塞。

使用时，首先通过加液管23向第一冷凝管6和第二冷凝管7内注入制冷剂液氮液体，则通过分别在第一本体1和第二本体2内设置冷凝管，提高制冷效率，进而提高冷却冰敷的效果，再将第一本体1和第二本体2设置在患者的前臂血肿部位，并通过充气管5向压迫气囊8注入气体，便可对患者的血肿进行加压压迫进行治疗，于是实现了加压压迫与冰敷于一体的设备，能够有效提高病人的康复性治疗。

如图2所示，在一个可选的实施例中，第一冷凝管6和第二冷凝管7均为s型结构，通过设置s型的第一冷凝管6和第二冷凝管7，增加了液氮制冷的面积，进而提供第一冷凝管6和第二冷凝管7冷却冰敷的效果。

如图2所示，在一个可选的实施例中，所述第一本体1内的第一冷凝管6由第一冷凝副管61和第二冷凝副管62组成，且第一冷凝副管61通过所述循环装置与第二冷凝副管62连通，通过在第一冷凝管6内设置循环装置，可以促进第一本体1和第二本体2内的冷凝装置内的液氮液体循环流动，提高冷却冰敷的效果。

如图4所示，在一个可选的实施例中，所述循环装置包括电机、转轴16、转盘17、连接杆18、活塞杆19、隔板20、活塞板21和进液管22；安装箱9内设置有隔板20；隔板20的一侧为工作腔，隔板20的另一侧为活塞腔；电机位于工作腔内，并设置在所述安装箱9的内壁上，电机的输出端与转轴16连接，转轴16的另一端与转盘17连接；转盘17远离圆心的位置与连接杆18活动连接，连接杆18的另一端与活塞杆19的一端连接；活塞杆19的另一端穿过隔板20，并与隔板20滑动连接；活塞杆19的另一端与活塞板21连接；活塞板21与所述安装箱9的内壁滑动连接；所述安装箱9上并列设置有进液口和出液口；所述安装箱9上的进液口通过进液管22与第一冷凝副管61的出料端连接，所述安装箱9上的出液口通过出液管与第二冷凝副管62的进料端连接；进液管22和出液管上设置有单向阀，控制电机转动，电机通过转轴16带动转盘17转动，转盘17通过连接杆18带动活塞杆19往返移动，从而使得活塞板21沿着安装箱9的内壁往返移动，进而促进第一冷凝管6和第二冷凝管7内的液体流动。

如图3所示，在一个可选的实施例中，所述第一连接件3的前后两侧设置有拉环11，拉环11与拉杆12的一端连接，拉杆12的另一端穿过所述第一连接件3的侧壁，并与所述第一连接件3滑动连接，拉杆12的另一端连接有限位板14，限位板14上设置有固定块15，所述第二连接件4活动插入到所述第一连接件3的内部，且所述第二连接件4上设置有与固定块15相适配的固定槽，先将拉环11向外侧拉动，拉环11通过拉杆12带动限位板14上的固定块15向两侧移动，再将第二连接件4插入到第一连接件3内，然后再通过拉环11向内侧推动，从而便将固定块15插入到第二连接件4内的固定槽内，进而完成将第一本体1和第二本体2束缚在前臂血肿部位。

如图3所示，在一个可选的实施例中，拉杆12的外壁套接有弹簧13，弹簧13的一端与所述第一连接件3的内壁连接，弹簧13的另一端与限位板14连接，可以通过弹簧13的弹性回复力作用，可以使得第一连接件3和第二连接件4连接的更加稳定。

本实用新型的工作原理，首先通过加液管23向第一冷凝管6和第二冷凝管7内注入制冷剂液氮液体，则通过分别在第一本体1和第二本体2内设置冷凝管，提高制冷效率，进而提高冷却冰敷的效果，再将第一本体1和第二本体2通过第一连接件3和第二连接件4束缚在患者的前臂血肿部位，并通过充气管5向压迫气囊8注入气体，然后控制电机转动，电机通过转轴16带动转盘17转动，转盘17通过连接杆18带动活塞杆19往返移动，从而使得活塞板21沿着安装箱9的内壁往返移动，进而促进第一冷凝管6和第二冷凝管7内的液体流动，便可对患者的血肿进行加压压迫进行治疗，于是实现了加压压迫与冰敷于一体的设备，且通过循环装置，提高冷却冰敷的效果，进而能够有效提高病人的康复性治疗。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
