心脏永久起搏器植入术加压固定带的制作方法

本实用新型涉及医疗辅助器械技术领域，具体为心脏永久起搏器植入术加压固定带。

背景技术：

心脏起搏器是一种医用电子仪器，其通过发放一定形式的电脉冲刺激心脏，使之激动和收缩，即模拟正常心脏的冲动形式和传导，以治疗由于某些心律失常所致的心脏功能障碍，目前常用的心脏起搏器有三大类，一是体外携带式起搏器，二是体内埋藏式起搏器，三是半埋藏式起搏器，目前我国心律失常、心力衰竭，病态窦房综合症患者呈增长趋势，人工心脏起搏器的应用挽救了成千上万患者的生命，实施心脏起搏器植入术后采用纱布或者绷带包裹伤口进行固定，但患者的肢体在活动过程中绷带容易松动甚至脱落，患者需要将绷带解开从新固定，此过程中不仅需要家属进行辅助，而且容易对患者伤口造成影响。

技术实现要素：

本实用新型的目的在于提供心脏永久起搏器植入术加压固定带，具备方便调节绷带松紧度的优点，解决了患者的肢体在活动过程中绷带容易松动甚至脱落，患者需要将绷带解开从新固定，此过程中不仅需要家属进行辅助，而且容易对患者伤口造成影响的问题。

为实现上述目的，本实用新型提供如下技术方案：心脏永久起搏器植入术加压固定带，包括加压固定松紧带、联动带和外壳，所述加压固定松紧带之间通过魔术贴粘结，所述加压固定松紧带的两端均固定连接有联动带，所述外壳的两侧均开设有活动孔，所述联动带延伸至活动孔的内腔，所述外壳内腔的底部活动连接有轴承，所述轴承的顶部活动连接有调节机构，所述调节机构表面的两侧设置有固定机构。

优选的，所述外壳顶部的两侧均开设有卡槽，所述外壳的表面固定连接有防护海绵。

优选的，所述调节机构包括转筒，所述转筒的顶部固定连接有转轴，所述转轴的顶部贯穿外壳的顶部，并固定连接有转盘，所述转筒内腔的两侧均固定连接有固定板，且联动带贯穿转筒，并与固定板固定连接。

优选的，所述固定机构包括凹槽，所述凹槽内腔的顶部固定连接有复位弹簧，所述复位弹簧的底部固定连接有卡杆，所述卡杆的底部与卡槽活动连接，所述凹槽内腔的两侧均开设有滑槽，所述滑槽的内腔滑动连接有滑块，且滑块远离滑槽内腔的一侧与卡杆固定连接。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过设置加压固定松紧带，起到了对伤口加压固定的效果，通过设置联动带、外壳和调节机构，起到了便于与加压固定松紧带的松紧度进行调节的效果，通过设置固定机构，起到了对调节机构进行固定的效果，解决了患者的肢体在活动过程中绷带容易松动甚至脱落，患者需要将绷带解开从新固定，此过程中不仅需要家属进行辅助，而且容易对患者伤口造成影响的问题。

2、本实用新型通过设置复位弹簧，起到了带动卡杆复位的效果，通过设置滑槽和滑块，起到了对卡杆限位的效果，通过设置提杆，起到了便于将卡杆从卡槽内拔出的效果，通过设置防护海绵，起到了对患者胸部保护的效果，避免外壳直接与患者胸部接触，对患者造成不适。

附图说明

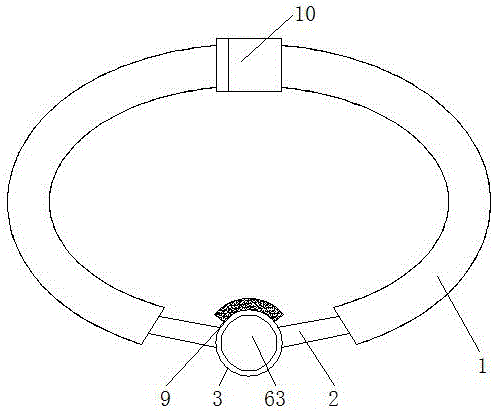

图1为本实用新型俯视结构示意图；

图2为本实用新型主视结构示意图；

图3为本实用新型图2中a的局部放大结构示意图。

图中：1加压固定松紧带、2联动带、3外壳、4活动孔、5轴承、6调节机构、61转筒、62转轴、63转盘、64固定板、7固定机构、71凹槽、72复位弹簧、73卡杆、74滑槽、75滑块、76提杆、8卡槽、9防护海绵、10魔术贴。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，心脏永久起搏器植入术加压固定带，包括加压固定松紧带1、联动带2和外壳3，外壳3顶部的两侧均开设有卡槽8，外壳3的表面固定连接有防护海绵9，加压固定松紧带1之间通过魔术贴10粘结，加压固定松紧带1的两端均固定连接有联动带2，外壳3的两侧均开设有活动孔4，联动带2延伸至活动孔4的内腔，外壳3内腔的底部活动连接有轴承5，轴承5的顶部活动连接有调节机构6，调节机构6包括转筒61，转筒61的顶部固定连接有转轴62，转轴62的顶部贯穿外壳3的顶部，并固定连接有转盘63，转筒61内腔的两侧均固定连接有固定板64，且联动带2贯穿转筒61，并与固定板64固定连接，调节机构6表面的两侧设置有固定机构7，固定机构7包括凹槽71，凹槽71内腔的顶部固定连接有复位弹簧72，复位弹簧72的底部固定连接有卡杆73，卡杆73的底部与卡槽8活动连接，凹槽71内腔的两侧均开设有滑槽74，滑槽74的内腔滑动连接有滑块75，且滑块75远离滑槽74内腔的一侧与卡杆73固定连接，通过设置加压固定松紧带1，起到了对伤口加压固定的效果，通过设置联动带2、外壳3和调节机构6，起到了便于与加压固定松紧带1的松紧度进行调节的效果，通过设置固定机构7，起到了对调节机构6进行固定的效果，解决了患者的肢体在活动过程中绷带容易松动甚至脱落，患者需要将绷带解开从新固定，此过程中不仅需要家属进行辅助，而且容易对患者伤口造成影响的问题。

使用时，首先打开魔术贴10，将加压固定松紧带1环绕在患者的胸前，确定好固定位置以后将魔术贴10粘和在一起，通过手指将卡杆73从卡槽8的内腔拔出，然后旋转转盘63，转盘63旋转的同时带动转轴62旋转，转轴62带动转筒61旋转，转筒61带动固定板64旋转，固定板64带动联动带2运动，由于联动带2不具有弹性，因此联动带2在转筒61的表面进行缠绕，从而联动带2带动加压固定松紧带1进行松紧度调节，调节到合适的松紧度以后松开提杆76，复位弹簧72带动卡杆73复位至卡槽8的内腔，卡杆73与卡槽8对调节机构6进行固定，避免加压固定松紧带1的弹性带动调节机构6自转，从而造成加压固定松紧带1松动，如果患者活动过程中加压固定松紧带1出现松动，只需按上述方法自己即可对加压固定松紧带1进行调节，解决了患者的肢体在活动过程中绷带容易松动甚至脱落，患者需要将绷带解开从新固定，此过程中不仅需要家属进行辅助，而且容易对患者伤口造成影响的问题。

综上所述：该心脏永久起搏器植入术加压固定带，通过加压固定松紧带1、联动带2、外壳3、活动孔4、轴承5、调节机构6、转筒61、转轴62、转盘63、固定板64、固定机构7、凹槽71、复位弹簧72、卡杆73、滑槽74、滑块75、提杆76、卡槽8、防护海绵9和魔术贴10的配合，解决了患者的肢体在活动过程中绷带容易松动甚至脱落，患者需要将绷带解开从新固定，此过程中不仅需要家属进行辅助，而且容易对患者伤口造成影响的问题。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。

技术特征：

1.心脏永久起搏器植入术加压固定带，包括加压固定松紧带（1）、联动带（2）和外壳（3），其特征在于：所述加压固定松紧带（1）之间通过魔术贴（10）粘结，所述加压固定松紧带（1）的两端均固定连接有联动带（2），所述外壳（3）的两侧均开设有活动孔（4），所述联动带（2）延伸至活动孔（4）的内腔，所述外壳（3）内腔的底部活动连接有轴承（5），所述轴承（5）的顶部活动连接有调节机构（6），所述调节机构（6）表面的两侧设置有固定机构（7）。

2.根据权利要求1所述的心脏永久起搏器植入术加压固定带，其特征在于：所述外壳（3）顶部的两侧均开设有卡槽（8），所述外壳（3）的表面固定连接有防护海绵（9）。

3.根据权利要求1所述的心脏永久起搏器植入术加压固定带，其特征在于：所述调节机构（6）包括转筒（61），所述转筒（61）的顶部固定连接有转轴（62），所述转轴（62）的顶部贯穿外壳（3）的顶部，并固定连接有转盘（63），所述转筒（61）内腔的两侧均固定连接有固定板（64），且联动带（2）贯穿转筒（61），并与固定板（64）固定连接。

4.根据权利要求1或2所述的心脏永久起搏器植入术加压固定带，其特征在于：所述固定机构（7）包括凹槽（71），所述凹槽（71）内腔的顶部固定连接有复位弹簧（72），所述复位弹簧（72）的底部固定连接有卡杆（73），所述卡杆（73）的底部与卡槽（8）活动连接，所述凹槽（71）内腔的两侧均开设有滑槽（74），所述滑槽（74）的内腔滑动连接有滑块（75），且滑块（75）远离滑槽（74）内腔的一侧与卡杆（73）固定连接。

技术总结
本实用新型公开了心脏永久起搏器植入术加压固定带，包括加压固定松紧带、联动带和外壳，所述加压固定松紧带之间通过魔术贴粘结，加压固定松紧带的两端均固定连接有联动带，外壳的两侧均开设有活动孔，联动带延伸至活动孔的内腔，外壳内腔的底部活动连接有轴承。本实用新型通过设置加压固定松紧带，起到了对伤口加压固定的效果，通过设置联动带、外壳和调节机构，起到了便于与加压固定松紧带的松紧度进行调节的效果，通过设置固定机构，起到了对调节机构进行固定的效果，解决了患者的肢体在活动过程中绷带容易松动甚至脱落，患者需要将绷带解开从新固定，此过程中不仅需要家属进行辅助，而且容易对患者伤口造成影响的问题。

技术研发人员：吴明亚;于瑞苓;贾俊红;杨会英
受保护的技术使用者：吴明亚;于瑞苓;贾俊红
技术研发日：2019.05.21
技术公布日：2020.05.19
