一种防止输液皮条脱落的固定装置的制作方法

本申请涉及医疗器具技术领域，尤其涉及一种防止输液皮条脱落的固定装置。

背景技术：

输液又称打点滴或者挂水，是由静脉滴注输入体内的大剂量注射液，通常包装在玻璃或塑料的输液瓶或袋中，不含防腐剂或抑菌剂，使用时通过输液器调整滴速，持续而稳定地进入静脉，以补充体液、电解质或提供营养物质。

原有临床上在进行输液过程中，由于病人翻身、活动、如厕、进餐的原因，尤其是儿科患者，年龄小，自控力差，容易发生输液皮条或插瓶针从输液瓶上脱落。此时吐过继续使用该输液皮条其表面粘附的污染物可能进入输液瓶中，从而对输液瓶中的药液造成了污染。因此，需要更换新的输液皮条，这不仅造成了医疗用具的浪费，也影响了病人输液的正常进行，同时也增大了护士的工作量。

技术实现要素：

本实用新型目的是：提供一种防止输液皮条脱落的固定装置，用于解决背景技术中所提出的技术问题。

本实用新型的技术方案是：一种防止输液皮条脱落的固定装置，包括第一固定环、第二固定环、连接板、t型滑杆和插瓶针固定组件；所述第一固定环、第二固定环的左侧壁分别与连接板、t型滑杆相连接，所述连接板的下部滑动连接有t型滑杆；所述第二固定环的正下方弹性连接有插瓶针固定组件，所述插瓶针固定组件包括第三固定环、环形橡胶柱和连接件；所述第一固定环、第二固定环和第三固定环的内壁上均弹性连接有若干个与之相配合的弧形固定片，第一固定环、第二固定环和第三固定环纵向共线且其直径依次减小；所述第三固定环与环形橡胶柱通过位于其左侧的连接件相连接，所述连接件左端部与第二固定环的左侧通过弹簧相连接。

优选的，所述弧形固定片与第一固定环、第二固定环、第三固定环的内壁均通过弹簧相连接，且弧形固定片的数量至少为4。通过第一固定环、第二固定环以及其内部的弹簧和弧形固定片之间的配合使用能对不同规格的输液瓶的瓶身进行有效地固定。第三固定环以及其内部的弹簧和弧形固定片的配合使用能对不同规格的输液瓶的瓶口进行有效地固定。且弧形固定片的材质为硅胶，能增大其与输液瓶外壁之间的摩擦力，从而实现了对输液瓶更好地固定。

优选的，所述第一固定环的左侧壁固定设有用于连接连接板的第一横板，所述第二固定环的左侧壁固定设有用于连接t型滑杆的第二横板；且连接板和t型滑杆侧壁的下部均纵向开设有若干个限位孔，所述限位孔内插接有一组螺栓。通过纵向滑动t型滑杆至合适位置，然后将螺栓插入限位孔中，并将螺母安装在螺栓的另一端，再配合第一固定环、第二固定环、第三固定环，弹簧以及弧形固定片之间的配合使用能对不同尺寸的输液瓶进行有效地固定。

优选的，所述连接件为h型结构，且连接件左端部的上端面与第二横板的底部通过弹簧相连接。弹簧的使用能对输液皮条顶部的插瓶针施加一个向上的拉力，减小了输液皮条脱落的几率。

优选的，所述连接板的下部纵向开设有与t型滑杆相配合的t型滑槽。

优选的，所述环形橡胶柱位于第三固定环的正下方，且所述环形橡胶柱的右侧部纵向开设有矩形缺口。环形橡胶柱选用杀菌消毒后的医用环形橡胶柱，且其内径小于插瓶针的最大直径。当插瓶针穿过环形橡胶柱时其被环形橡胶柱的内壁仅仅夹持(两者之间的静摩擦力较大)，减小了插瓶针或输液皮条脱落的几率，保证了输液过程的顺畅性。同时，也减小了医疗用具的浪费，减小了护士的工作量。

与现有技术相比，本实用新型的有益效果是：

1.通过纵向滑动t型滑杆至合适位置，然后将螺栓插入限位孔中，并将螺母安装在螺栓的另一端，再配合第一固定环、第二固定环、第三固定环，弹簧以及弧形固定片之间的配合使用能对不同尺寸的输液瓶进行有效地固定。

2.环形橡胶柱选用杀菌消毒后的医用环形橡胶柱，且其内径小于插瓶针的最大直径。当插瓶针穿过环形橡胶柱时其被环形橡胶柱的内壁仅仅夹持(两者之间的静摩擦力较大)。另外，弹簧的使用能对输液皮条顶部的插瓶针施加一个向上的拉力，减小了插瓶针或输液皮条脱落的几率，保证了输液过程的顺畅性。同时，也减小了医疗用具的浪费，减小了护士的工作量。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

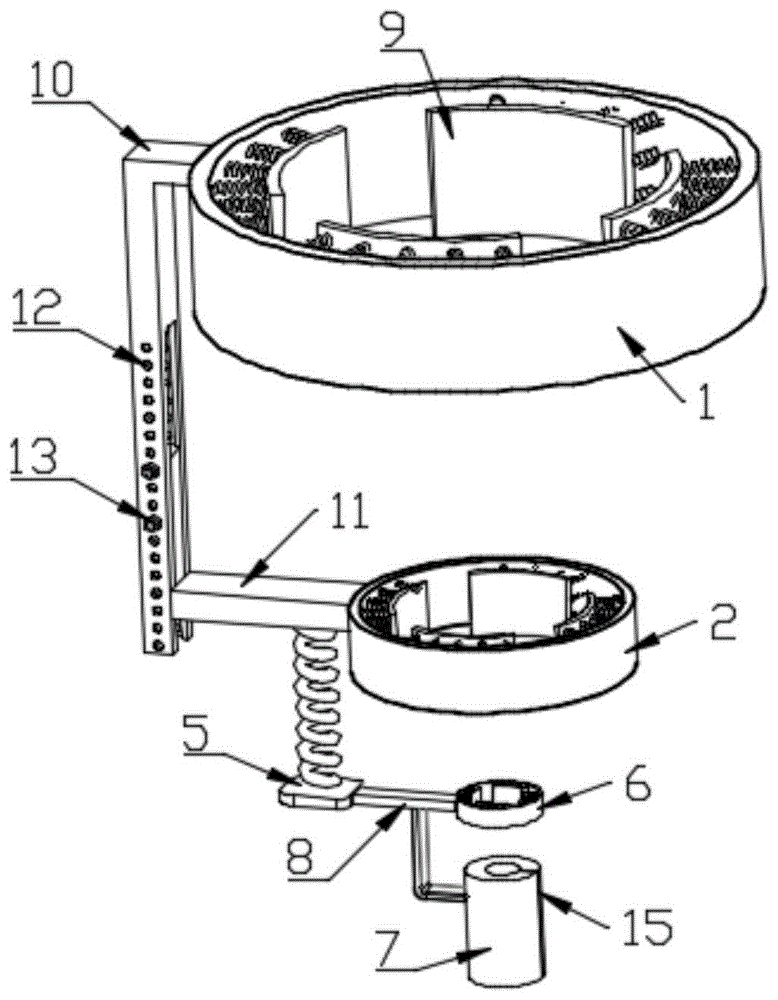

图1为本实用新型的立体结构示意图；

图2为使用本实用新型进行输液时的示意图；

图3为本实用新型的局部结构连接示意图。

其中：1第一固定环、2第二固定环、3连接板、4t型滑杆、5插瓶针固定组件、6第三固定环、7环形橡胶柱、8连接件、9弧形固定片、10第一横板、11第二横板、12限位孔、13螺栓、14输液皮条、15矩形缺口、16支管、17插瓶针、18输液瓶。

具体实施方式

以下结合具体实施例对上述方案做进一步说明。应理解，这些实施例是用于说明本实用新型而不限于限制本实用新型的范围。实施例中采用的实施条件可以根据具体具体的条件做进一步调整，未注明的实施条件通常为常规实验中的条件。

如图1至图3所示，一种防止输液皮条脱落的固定装置，包括第一固定环1、第二固定环2、连接板3、t型滑杆4和插瓶针固定组件5；第一固定环1、第二固定环2的左侧壁分别与连接板3、t型滑杆4相连接，连接板3的下部滑动连接有t型滑杆4；第二固定环2的正下方弹性连接有插瓶针固定组件5，插瓶针固定组件5包括第三固定环6、环形橡胶柱7和连接件8；第一固定环1、第二固定环2和第三固定环6的内壁上均弹性连接有若干个与之相配合的弧形固定片9，第一固定环1、第二固定环2和第三固定环6纵向共线且其直径依次减小；第三固定环6与环形橡胶柱7通过位于其左侧的连接件8相连接，连接件8左端部与第二固定环2的左侧通过弹簧相连接。

本实施例中，所述弧形固定片9与第一固定环1、第二固定环2、第三固定环6的内壁均通过弹簧相连接，且弧形固定片9的数量至少为4。通过第一固定环1、第二固定环2以及其内部的弹簧和弧形固定片9之间的配合使用能对不同规格的输液瓶18的瓶身进行有效地固定。第三固定环6以及其内部的弹簧和弧形固定片9的配合使用能对不同规格的输液瓶18的瓶口进行有效地固定。且弧形固定片9的材质为硅胶，能增大其与输液瓶18外壁之间的摩擦力，从而实现了对输液瓶18更好地固定。

本实施例中，所述第一固定环1的左侧壁固定设有用于连接连接板3的第一横板10，第二固定环2的左侧壁固定设有用于连接t型滑杆4的第二横板11；且连接板3和t型滑杆4侧壁的下部均纵向开设有若干个限位孔12，限位孔12内插接有一组螺栓13。通过纵向滑动t型滑杆4至合适位置，然后将螺栓13插入限位孔12中，并将螺母安装在螺栓13的另一端，再配合第一固定环1、第二固定环2、第三固定环6，弹簧以及弧形固定片9之间的配合使用能对不同尺寸的输液瓶18进行有效地固定。

本实施例中，所述连接件8为h型结构，且连接件8左端部的上端面与第二横板11的底部通过弹簧相连接。弹簧的使用能对输液皮条14顶部的插瓶针17施加一个向上的拉力，减小了输液皮条14脱落的几率。

本实施例中，所述连接板3的下部纵向开设有与t型滑杆4相配合的t型滑槽。环形橡胶柱7位于第三固定环6的正下方，且环形橡胶柱7的右侧部纵向开设有矩形缺口15。环形橡胶柱7选用杀菌消毒后的医用环形橡胶柱7，且其内径小于插瓶针17的最大直径。当插瓶针17穿过环形橡胶柱7时其被环形橡胶柱7的内壁仅仅夹持(两者之间的静摩擦力较大)，减小了插瓶针17或输液皮条14脱落的几率，保证了输液过程的顺畅性。同时，也减小了医疗用具的浪费，减小了护士的工作量。

使用本使用新型对输液瓶18以及输液皮条14进行固定时，先通过纵向滑动t型滑杆4至合适位置，然后将螺栓13插入限位孔12中，并将螺母安装在螺栓13的另一端，然后将输液瓶18倒置并依次穿过第一固定化第二固定环2和第三固定环6。通过第一固定环1、第二固定环2以及其内部的弹簧和弧形固定片9之间的配合使用能对不同规格的输液瓶18的瓶身进行有效地固定。第三固定环6以及其内部的弹簧和弧形固定片9的配合使用能对不同规格的输液瓶18的瓶口进行有效地固定。且弧形固定片9的材质为硅胶，能增大其与输液瓶18外壁之间的摩擦力，从而实现了对输液瓶18更好地固定。然后将插瓶针17由下向上穿过环形橡胶柱7，且保证其一侧的支管16穿过矩形缺口15。环形橡胶柱7选用杀菌消毒后的医用环形橡胶柱7，且其内径小于插瓶针17的最大直径。当插瓶针17穿过环形橡胶柱7时其被环形橡胶柱7的内壁仅仅夹持(两者之间的静摩擦力较大)。另外，连接件8左端部的上端面与第二横板11的底部通过弹簧相连接。弹簧的使用能对输液皮条14顶部的插瓶针17施加一个向上的拉力，两者的配合作用减小了插瓶针17或输液皮条14脱落的几率，保证了输液过程的顺畅性。同时，也减小了医疗用具的浪费，减小了护士的工作量。

以上仅是本实用新型的具体应用范例，对本实用新型的保护范围不构成任何限制。除上述实施例外，本实用新型还可以有其它实施方式。凡采用等同替换或等效变换形成的技术方案，均落在本实用新型所要求保护的范围之内。
