一种杀菌敷贴的制作方法

本实用新型涉及一种杀菌敷贴。

背景技术：

在人体的表面有细菌感染，形成疮面时，需要在感染位置处通过喷涂药水的方式进行杀菌，以促进疮面的恢复，但是我们在实际应用时发现，喷涂的药水挥发速度较快，不能长时间的停留在疮面上，因此恢复的效果较差，同时在疮面的位置位于身体不方便够着的位置处时，例如后背，则自身操作较为困难，每次需要他人的辅助，较为麻烦。

基于上述问题，我们设计了一种可以对疮面进行保护，便于药水长时间附着，提高治疗效果的杀菌敷贴。

技术实现要素：

本实用新型所要解决的技术问题是提供一种可以对疮面进行保护，便于药水长时间附着，提高治疗效果的杀菌敷贴。

本实用新型是通过以下技术方案来实现的：

一种杀菌敷贴，包括基层，在所述基层的底部刷涂有胶层，所述基层通过所述胶层与人体皮肤之间粘结，所述胶层与所述基层之间的粘结力度大于所述胶层与人体皮肤之间的粘结力度，在所述胶层的底部设置有第一离型层，所述第一离型层的长度和宽度均大于所述基层的长度和宽度，在所述基层上方的延边处刷涂有第一胶层，通过所述第一胶层胶合有第二离型层，所述第二离型层覆盖在基层的外围处，所述第二离型层与所述第一离型层等长并且等宽，所述基层被夹设在所述第一离型层和第二离型层之间，在使用时，首先撕掉第一离型层，通过基层接触人体皮肤，再按压第二离型层，通过按压第二离型层使得基层的外侧边缘处与人体皮肤之间严密接触，而后再撕掉第二离型层，所述基层的中部位置处设置有一通槽，通过所述通槽装配有一药包，所述药包包括上、下两层无纺布层，两层所述无纺布层之间胶合固定有形成两个互不相通的药腔，两层所述无纺布层组合后形成外沿边，所述外沿边被胶合固定在所述基层的下方，所述药包被暴露在所述通槽内。

优选地，所述基层为薄膜或无纺布。

优选地，所述基层的上方胶合固定有覆盖层，所述覆盖层为薄膜，所述覆盖层的一侧边与所述基层之间固定，覆盖层的另一侧可打开，所述覆盖层覆盖所述通槽，所述覆盖层的底部延边处刷涂有第二胶层，通过第二胶层与所述基层之间固定密封，当采用薄膜的基层时，固定方式为热塑固定，即通过加热覆盖层和基层，使得覆盖层和基层之间固定，当采用无纺布的基层时，采用胶合固定的方式进行固定；覆盖层的设计主要是减少药水的挥发，增加药水的作用时间，同时在患者洗澡时，对药包进行隔水保护，避免药包进水。

优选地，所述无纺布层的厚度为0.1mm～0.25mm。

优选地，所述第一离型层和第二离型层的材质为pe、pet、opp、pc中的一种。

离型膜也叫硅油膜，就是在薄膜的表面涂上一层硅油，以降低pet薄膜表面的附着力，达离型的效果。可以分为单面离型膜和双面离型膜。按离型力可分为轻离型膜，中离型膜，重离型膜。离型膜的生产厂家都配有大型分条，切片机器，按按你的规格来分卷，切片。离型膜现已被广泛应包装、印刷、丝印、移印、铭板、薄膜开关、柔性线路、绝缘制品、线路板、激光防伪、贴合、电子、密封材料用膜、反光材料、防水材料、医药(膏药用纸)、卫生用纸、胶粘制品、模切冲型加工等行业领域。

药包的主要作用是储存杀菌、止痒的中药粉末，具体的中药粉末企业可以根据发展需要进行确定，药包的中间位置处，即两个药腔之间是有间隔的，间隔是通过上、下两层无纺布层胶合后形成，无纺布层较为透气，在使用时，可以将药水喷在无纺布层上，通过无纺布层进行吸收后再长时间的作用在疮面处，有助于疮面长时间的杀菌治疗，提高恢复效果。

本产品的使用方式如下：

首先，撕掉基层下方的第一离型层，由于基层的上方有第二离型层，因此可以保持基层的结构不便，便于基层平整的张贴在皮肤的表面，而后再按压第二离型层，将基层彻底与皮肤之间胶合固定，此时再撕掉第二离型层，通过药包内储存的重要对疮面进行治疗，本产品也可用于治疗风湿疼痛，只需要在药包内加入治疗风湿疼痛的药粉即可，在使用时，将治疗疮面的药水直接喷涂在药包上即可，药包是无纺布材质的，可以吸收药水，并且将药水长时间的作用在疮面上，提高治疗效果。

本实用新型的有益效果是：本产品可以对疮面进行长时间的治疗，增加药水的作用时间，提高治疗效果，本产品的结构较为简单，制造方便，适合推广使用。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

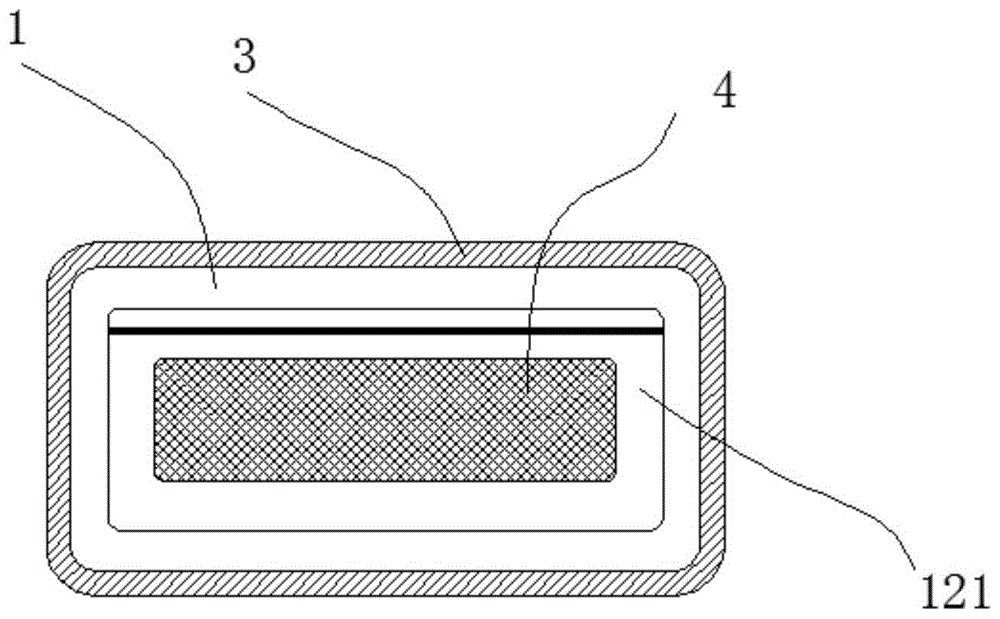

图1为本实用新型的俯视图；

图2为本实用新型的仰视图；

图3为基层与药包的配合示意图；

图4为药包在a-a处的剖视图。

具体实施方式

本说明书中公开的所有特征，或公开的所有方法或过程中的步骤，除了互相排斥的特征和/或步骤以外，均可以以任何方式组合。

本说明书(包括任何附加权利要求、摘要和附图)中公开的任一特征，除非特别叙述，均可被其他等效或具有类似目的的替代特征加以替换。即，除非特别叙述，每个特征只是一系列等效或类似特征中的一个例子而已。

在本实用新型的描述中，需要理解的是，术语“一端”、“另一端”、“外侧”、“上”、“内侧”、“水平”、“同轴”、“中央”、“端部”、“长度”、“外端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，在本实用新型的描述中，“多个”的含义是至少两个，例如两个，三个等，除非另有明确具体的限定。

在本实用新型中，除非另有明确的规定和限定，术语“设置”、“套接”、“连接”、“贯穿”、“插接”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

如图1、图2、图3和图4所示的一种杀菌敷贴，包括基层1，在所述基层1的底部刷涂有胶层(未图示)，所述基层1通过所述胶层与人体皮肤之间粘结，所述胶层与所述基层1之间的粘结力度大于所述胶层与人体皮肤之间的粘结力度，在所述胶层的底部设置有第一离型层2，所述第一离型层2的长度和宽度均大于所述基层1的长度和宽度，在所述基层1上方的延边处刷涂有第一胶层，通过所述第一胶层胶合有第二离型层3，所述第二离型层3覆盖在基层1的外围处，所述第二离型层3与所述第一离型层2等长并且等宽，所述基层1被夹设在所述第一离型层2和第二离型层3之间，在使用时，首先撕掉第一离型层2，通过基层接触人体皮肤，再按压第二离型层3，通过按压第二离型层3使得基层1的外侧边缘处与人体皮肤之间严密接触，而后再撕掉第二离型层3，所述基层1的中部位置处设置有一通槽101，通过所述通槽101装配有一药包4，所述药包4包括上、下两层无纺布层401，两层所述无纺布层401之间胶合固定有形成两个互不相通的药腔402，两层所述无纺布层401组合后形成外沿边411，所述外沿边411被胶合固定在所述基层1的下方，所述药包4被暴露在所述通槽101内，胶层和第一胶层均为胶水，无具体结构，因此不作出图示。

本实用新型中一个较佳的实施例，所述基层1为薄膜。

本实用新型中一个较佳的实施例，所述基层1的上方胶合固定有覆盖层121，所述覆盖层121为薄膜，所述覆盖层121的一侧边与所述基层1之间固定，覆盖层121的另一侧可打开，所述覆盖层121覆盖所述通槽101，所述覆盖层121的底部延边处刷涂有第二胶层，通过第二胶层与所述基层之间固定密封，当采用薄膜的基层时，固定方式为热塑固定，即通过加热覆盖层和基层，使得覆盖层和基层之间固定，当采用无纺布的基层时，采用胶合固定的方式进行固定；覆盖层的设计主要是减少药水的挥发，增加药水的作用时间，同时在患者洗澡时，对药包进行隔水保护，避免药包进水。

本实用新型中一个较佳的实施例，所述无纺布层401的厚度为0.15mm。

本实用新型中一个较佳的实施例，所述第一离型层2和第二离型层3的材质为pet。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
