一种气水式防压疮床垫的制作方法

本实用新型属于床垫、具体涉及一种气水式防压疮床垫。

背景技术：

在过去认为，压疮往往是由于患者长时间的卧床所致。而现研究表明，无论任何体位引起的压迫，在具备足够的受压时间及压力的作用下均能导致压疮的产生。

老年人是压疮的高发人群，有调查显示，70％以上的压疮患者来源于70岁以上的老年人，不仅如此，住院的患压疮老人中合并各种并发症，造成不良的愈后，如有感染或败血症，其病死率更超过50％。压疮不仅影响老年患者原发病的痊愈，患者住院时间及救治难度也有所增加。

我国目前无直接数据报道老年压疮治疗的医疗费用。美国有关统计表明，每年约有170万人患有压疮，并导致6000例患者死亡，治疗费用达10～85亿美元。不仅如此，高昂的治疗费用不仅给患者家庭带来经济上的压力，压疮愈合慢、易反复更是给家庭和社会造成沉重的负担。然而，我国60岁以上人口已经超过2.3亿，未来如何有效地预防及治疗压疮，是现阶段主要的研究方向。

目前常见的防治压疮的床垫多见为聚氨酯凝胶垫，在临床使用中发现，其容易使手术患者皮肤长期处于潮湿状态，反而增加了压疮发生的风险。

因此，如何减轻患者压疮的痛苦，以及及时发现压疮，早治疗，早防范，早痊愈，同时又能为医护工作人员及时有效的判断压疮分期，做出相应的护理工作，减轻工作负担是目前迫切需要解决的问题。

技术实现要素：

本实用新型所要解决的技术问题是提供一种气水式防压疮床垫，能够对患者进行局部降温及按摩，从而有效降低患者压疮的发生。

为了解决上述技术问题，本实用新型采用如下的技术方案：

一种气水式防压疮床垫，包括床垫本体，所述床垫本体包括水垫和气垫，水垫两侧设有平行交错的多个镶嵌槽，使水垫内部的储水腔构成首尾相连的蛇形结构，且水垫通过首末端分别通过水管外接至水泵及冷却装置以构成水垫循环控温系统；气垫包括两组多个与镶嵌槽相匹配的气棒，两组气棒从水垫左右两侧分别置于相应的镶嵌槽内与水垫形成一体，且同组的气棒由通气管依次相连并外接至气泵以构成气垫充排气控制系统。

还包括数个设于床垫本体上的温度传感器和压力传感器。

所述气棒截面呈椭圆形或圆形，水垫上表面呈与气棒相匹配的波浪形。

所述气棒通过可拆卸式连接结构与气垫相固定。

所述水垫和气垫均采用医用级pvc材质。

所述通气管采用乳胶连接管。

采用本实用新型的一种气水式防压疮床垫，具有如下优点：

1、设计了水垫及其循环控温系统，能够降低患者局部皮肤温度，有利于预防压疮的形成；

2、设计了气垫及其充排气控制系统，通过两组气棒交替充排气，以形成气垫按摩，有利于压疮的预防和减轻治疗。

3、设计了温度传感器和压力传感器，能够对患者的皮肤温度及受压情况进行监测，通过显示及报警等方式提醒医护人员及时进行如翻身等处理，从而也有助于对患者压疮的及时发现，早治疗，早防范，早痊愈，同时又能为医护工作人员及时有效的判断压疮分期，做出相应的护理工作。

附图说明

下面结合附图和具体实施方式本实用新型进行详细说明：

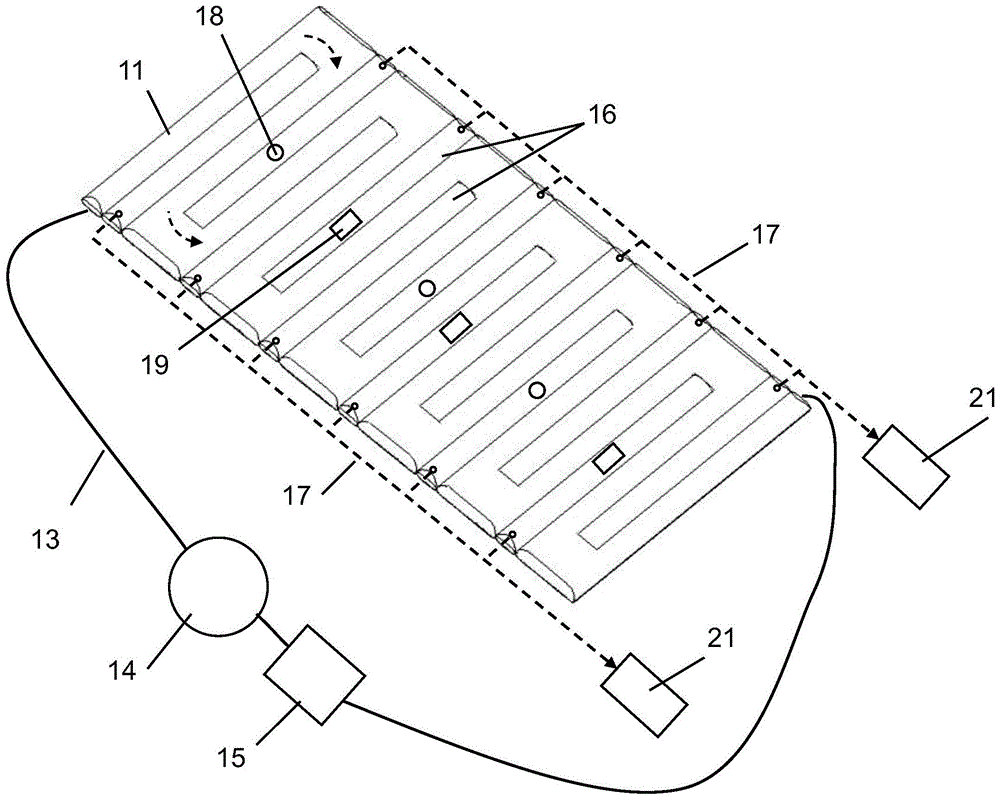

图1是本实用新型的气水式防压疮床垫的平铺状态结构示意图。

图2是本实用新型的床垫本体的坐位折起的结构示意图。

图3是本实用新型的水垫的坐位折起的结构示意图。

具体实施方式

本实用新型的气水式防压疮床垫如图1～图3所示，其与现有技术相同的是，同样包括一床垫本体10，一般采用与病床相匹配的长方形。不同的是，所述床垫本体10包括水垫11和气垫，水垫11为床垫本体10的基础和框架，水垫11的左右两侧分别设有平行交错的多个镶嵌槽12，如图3所示，位于左侧的镶嵌槽12的左端与水垫11左侧齐平，镶嵌槽12的右端距水垫11右侧有一定距离，而位于右侧的镶嵌槽12则相反，从而使水垫11内部的储水腔构成首尾相连的蛇形结构，且水垫11通过首末端分别通过水管13外接至水泵14及冷却装置15以构成水垫11循环控温系统，通过水泵14可进行水垫11内的水循环流动从而可带走人体皮肤的过高温度，另外，通过现有各种适用的冷却装置15或措施，可对流出水垫11的水进行一定的冷却。

所述气垫包括两组多个与镶嵌槽12相匹配的气棒16，两组气棒16从水垫11左右两侧分别置于相应的镶嵌槽12内与水垫11形成一体，且同组的气棒16由通气管17依次相连并外接至气泵21以构成气垫充排气控制系统，通过气泵21可单独控制相应组的气棒16充排气，若进行两组气棒16交替充排气，可使气垫进行规律性地动作以实现对患者的按摩，并起到减少局部受压以及透气等作用。

该防压疮床垫还包括数个设于床垫本体10上的温度传感器18和压力传感器19，可根据不同卧床患者易受压部位进行设置，如床垫上半部分对应患者的颈部、背部位置以及下半部分对应患者的骶尾部、大腿部、小腿部和脚后跟等容易发生压疮的位置，通过采用粘贴等方式固设于防压疮床垫表面，当然也可以设置于气棒16内表面，分别用于患者局部皮肤的受压情况和温度变化的实时监测，并可供显示器显示或进行阈值报警，提醒医护人员及时检查或翻身等处理。

所述气棒16采用截面呈椭圆形或圆形，水垫11上表面则设计呈与气棒16相匹配的波浪形，从而使防压疮床垫上表面呈整体高度一致的波浪形，美观大方，当然水垫11上表面也可设计呈与气棒16等高或略低的平面。

所述气棒16通过可拆卸式连接结构与气垫相固定，可根据不同病人的需要选择相应的镶嵌槽12进行安装或拆卸气棒16。可拆卸式连接可采用纽扣式、魔术贴式等各种方式，另外，水垫11的底面可具有一层底布20，上述可拆卸式连接也可设置在该底布20上。

所述水垫11和气垫均采用医用级pvc材质，对人体无害，贴肤柔顺，环保，结实耐用。

所述通气管17可采用乳胶连接管，不易漏气。

所述的水气结合床垫还可以根据患者不同卧位进行使用，例如，当患者取半卧位时，床垫上半部分折起如图2～3，水泵由下往上反向泵水，保持水垫11中的水流适中。气垫则根据气泵21的调节，每10分钟交替充排气一次，使皮肤达到透气清凉干爽的状态。

但是，本技术领域中的普通技术人员应当认识到，以上的实施例仅是用来说明本实用新型，而并非用作为对本实用新型的限定，只要在本实用新型的实质精神范围内，对以上所述实施例的变化、变型都将落在本实用新型的权利要求书范围内。

技术特征：

1.一种气水式防压疮床垫，包括床垫本体，其特征在于：所述床垫本体包括水垫和气垫，水垫两侧设有平行交错的多个镶嵌槽，使水垫内部的储水腔构成首尾相连的蛇形结构，且水垫通过首末端分别通过水管外接至水泵及冷却装置以构成水垫循环控温系统；气垫包括两组多个与镶嵌槽相匹配的气棒，两组气棒从水垫左右两侧分别置于相应的镶嵌槽内与水垫形成一体，且同组的气棒由通气管依次相连并外接至气泵以构成气垫充排气控制系统。

2.根据权利要求1所述的一种气水式防压疮床垫，其特征在于：还包括数个设于床垫本体上的温度传感器和压力传感器。

3.根据权利要求1所述的一种气水式防压疮床垫，其特征在于：所述气棒截面呈椭圆形或圆形，水垫上表面呈与气棒相匹配的波浪形。

4.根据权利要求1或3中任一项所述的一种气水式防压疮床垫，其特征在于：所述气棒通过可拆卸式连接结构与气垫相固定。

5.根据权利要求1所述的一种气水式防压疮床垫，其特征在于：所述水垫和气垫均采用医用级pvc材质。

6.根据权利要求1所述的一种气水式防压疮床垫，其特征在于：所述通气管采用乳胶连接管。

技术总结
本实用新型公开了一种气水式防压疮床垫，包括床垫本体，其包括水垫和气垫，水垫两侧设有平行交错的多个镶嵌槽，使水垫内部的储水腔构成首尾相连的蛇形结构，且水垫通过首末端分别通过水管外接至水泵及冷却装置以构成水垫循环控温系统；气垫包括两组多个与镶嵌槽相匹配的气棒，两组气棒从水垫左右两侧分别置于相应的镶嵌槽内与水垫形成一体，且同组的气棒由通气管依次相连并外接至气泵以构成气垫充排气控制系统。通过水垫，能够降低患者局部皮肤温度，有利于预防压疮的形成；通过气垫进行两组气棒交替充排气，以形成气垫按摩，有利于压疮的预防和减轻治疗；通过温度和压力监测，能够对患者压疮起到预防和治疗的作用。
