一种调节式泌尿外科护理冲洗装置的制作方法

本实用新型属于医疗器械技术领域，尤其涉及一种调节式泌尿外科护理冲洗装置。

背景技术：

目前，在泌尿外科术后的护理工作中，需要对病灶部位进行定期冲洗，但是现在医院一般没有较好的专用设备，并且清洗时病人需要保持劈腿跪卧姿势，很不舒服，病人也很难坚持很长时间，因此清洗时十分麻烦。

但是现有的泌尿外科护理冲洗装置还存在着不方便根据使用者的身高进行调节，不方便对患者病灶位置进行清洗和不方便对废液进行收集的问题。

因此，发明一种调节式泌尿外科护理冲洗装置显得非常必要。

技术实现要素：

为了解决上述技术问题，本实用新型提供一种调节式泌尿外科护理冲洗装置，以解决现有的泌尿外科护理冲洗装置存在着不方便根据使用者的身高进行调节，不方便对患者病灶位置进行清洗和不方便对废液进行收集的问题。一种调节式泌尿外科护理冲洗装置，包括混合箱，入料斗，滚珠轴承，l型搅拌架，纵向搅拌杆，横向搅拌杆，抽料泵，抽料管，输料管，可调节支架结构，辅助清洗架结构，废液储存架结构和横向底板，所述的混合箱螺栓安装在横向底板的上部；所述的入料斗插接在混合箱的右侧上部；所述的滚珠轴承外圈嵌入在混合箱的中上部；所述的l型搅拌架焊接在纵向搅拌杆的上端；所述的纵向搅拌杆贯穿滚珠轴承的内圈插接在混合箱的内部；所述的横向搅拌杆设置在混合箱的内侧，并焊接在纵向搅拌杆的下部；所述的抽料泵螺栓安装在混合箱的上部左侧；所述的抽料管插接在混合箱的内部，并在上端与抽料泵的下部入料口处螺纹连接；所述的输料管螺纹连接在抽料泵的上部出料口处；所述的可调节支架结构设置在混合箱的左侧，并安装在横向底板的上部；所述的辅助清洗架结构安装在可调节支架结构的左侧；所述的废液储存架结构安装在横向底板的上部左侧；所述的辅助清洗架结构包括清洗斗，柔性套管，橡筋环，出料管和出料阀，所述的出料管插接在清洗斗的中下部；所述的出料阀螺纹连接在出料管的上侧。

优选的，所述的废液储存架结构包括底部储存斗，横向网板，排料管，排料阀和橡胶防溅环，所述的排料管插接在底部储存斗的左侧下部；所述的排料阀螺纹连接在排料管的中间位置；所述的橡胶防溅环螺钉安装在底部储存斗的上部。

优选的，所述的可调节支架结构包括纵向支撑管，可调支撑杆，调节插孔，调节螺栓和横向固定架，所述的纵向支撑管螺栓安装在横向底板的上部；所述的调节插孔由上至下依次开设在可调支撑杆的前侧中间位置；所述的调节螺栓贯穿可调支撑杆与调节插孔螺纹连接；所述的横向固定架焊接在可调支撑杆的上端；所述的清洗斗螺栓安装在横向固定架的左侧。

优选的，所述的可调支撑杆插接在纵向支撑管的内侧上部。

优选的，所述的柔性套管采用硅胶套管，所述的柔性套管胶接在清洗斗的下部左右两侧，同时与清洗斗接通。

优选的，所述的底部储存斗设置在清洗斗的下部，并螺栓安装在横向底板的上部左侧。

优选的，所述的橡筋环胶接在柔性套管的下部。

优选的，所述的纵向支撑管的上端还胶接有梯形防护环。

优选的，所述的可调支撑杆与横向固定架的左侧夹角处还螺钉安装有加固架。

优选的，所述的横向网板螺栓安装在底部储存斗的内侧上部。

优选的，所述的底部储存斗的底部右侧向左侧下部倾斜十度角至十五度角。

优选的，所述的抽料泵具体采用型号为007的料泵。

与现有技术相比，本实用新型的有益效果为：

1.本实用新型中，所述的可调支撑杆插接在纵向支撑管的内侧上部，有利于在使用时手动调节可调支撑杆插接在纵向支撑管内的长度，以便进行调节辅助清洗架结构整体的高度。

2.本实用新型中，所述的柔性套管采用硅胶套管，所述的柔性套管胶接在清洗斗的下部左右两侧，同时与清洗斗接通，有利于在使用时将使用者的腿部穿过柔性套管，以便使用者在清洗斗内对病灶位置进行清洗。

3.本实用新型中，所述的底部储存斗设置在清洗斗的下部，并螺栓安装在横向底板的上部左侧，有利于在使用时方便对从清洗斗内排出的废液进行收集。

4.本实用新型中，所述的橡筋环胶接在柔性套管的下部，有利于在使用时对患者大腿部位起到锁紧作用，从而避免水液向下流出。

5.本实用新型中，所述的纵向支撑管的上端还胶接有梯形防护环，有利于在使用时能够避免从可调支撑杆与纵向支撑管的缝隙处进入灰尘。

6.本实用新型中，所述的可调支撑杆与横向固定架的左侧夹角处还螺钉安装有加固架，有利于在使用时能够增加横向固定架与可调支撑杆连接时的固定效果。

7.本实用新型中，所述的横向网板螺栓安装在底部储存斗的内侧上部，有利于在使用时能够避免患者踩踏时与底部储存斗底部的药液接触将患者脚部浸泡。

8.本实用新型中，所述的底部储存斗的底部右侧向左侧下部倾斜十度角至十五度角，有利于在使用时方便从排料管内向外排放液料。

附图说明

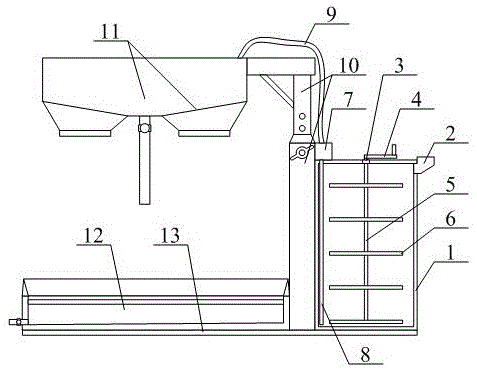

图1是本实用新型的结构示意图。

图2是本实用新型的可调节支架结构的结构示意图。

图3是本实用新型的辅助清洗架结构的结构示意图。

图4是本实用新型的废液储存架结构的结构示意图。

图中：

1、混合箱；2、入料斗；3、滚珠轴承；4、l型搅拌架；5、纵向搅拌杆；6、横向搅拌杆；7、抽料泵；8、抽料管；9、输料管；10、可调节支架结构；101、纵向支撑管；1011、梯形防护环；102、可调支撑杆；103、调节插孔；104、调节螺栓；105、横向固定架；1051、加固架；11、辅助清洗架结构；111、清洗斗；112、柔性套管；113、橡筋环；114、出料管；115、出料阀；12、废液储存架结构；121、底部储存斗；122、横向网板；123、排料管；124、排料阀；125、橡胶防溅环；13、横向底板。

具体实施方式

以下结合附图对本实用新型做进一步描述：

实施例：

如附图1和附图3所示

本实用新型提供一种调节式泌尿外科护理冲洗装置，包括混合箱1，入料斗2，滚珠轴承3，l型搅拌架4，纵向搅拌杆5，横向搅拌杆6，抽料泵7，抽料管8，输料管9，可调节支架结构10，辅助清洗架结构11，废液储存架结构12和横向底板13，所述的混合箱1螺栓安装在横向底板13的上部；所述的入料斗2插接在混合箱1的右侧上部；所述的滚珠轴承3外圈嵌入在混合箱1的中上部；所述的l型搅拌架4焊接在纵向搅拌杆5的上端；所述的纵向搅拌杆5贯穿滚珠轴承3的内圈插接在混合箱1的内部；所述的横向搅拌杆6设置在混合箱1的内侧，并焊接在纵向搅拌杆5的下部；所述的抽料泵7螺栓安装在混合箱1的上部左侧；所述的抽料管8插接在混合箱1的内部，并在上端与抽料泵7的下部入料口处螺纹连接；所述的输料管9螺纹连接在抽料泵7的上部出料口处；所述的可调节支架结构10设置在混合箱1的左侧，并安装在横向底板13的上部；所述的辅助清洗架结构11安装在可调节支架结构10的左侧；所述的废液储存架结构12安装在横向底板13的上部左侧；所述的辅助清洗架结构11包括清洗斗111，柔性套管112，橡筋环113，出料管114和出料阀115，所述的出料管114插接在清洗斗111的中下部；所述的出料阀115螺纹连接在出料管114的上侧；所述的柔性套管112采用硅胶套管，所述的柔性套管112胶接在清洗斗111的下部左右两侧，同时与清洗斗111接通，在使用时将使用者的腿部穿过柔性套管112，以便使用者在清洗斗111内对病灶位置进行清洗，所述的橡筋环113胶接在柔性套管112的下部，在使用时对患者大腿部位起到锁紧作用，从而避免水液向下流出。

如附图4所示，上述实施例中，具体的，所述的废液储存架结构12包括底部储存斗121，横向网板122，排料管123，排料阀124和橡胶防溅环125，所述的排料管123插接在底部储存斗121的左侧下部；所述的排料阀124螺纹连接在排料管123的中间位置；所述的橡胶防溅环125螺钉安装在底部储存斗121的上部；所述的底部储存斗121设置在清洗斗111的下部，并螺栓安装在横向底板13的上部左侧，在使用时方便对从清洗斗111内排出的废液进行收集，所述的横向网板122螺栓安装在底部储存斗121的内侧上部，在使用时能够避免患者踩踏时与底部储存斗121底部的药液接触将患者脚部浸泡，所述的底部储存斗121的底部右侧向左侧下部倾斜十度角至十五度角，在使用时方便从排料管123内向外排放液料。

如附图2所示，上述实施例中，具体的，所述的可调节支架结构10包括纵向支撑管101，可调支撑杆102，调节插孔103，调节螺栓104和横向固定架105，所述的纵向支撑管101螺栓安装在横向底板13的上部；所述的调节插孔103由上至下依次开设在可调支撑杆102的前侧中间位置；所述的调节螺栓104贯穿可调支撑杆102与调节插孔103螺纹连接；所述的横向固定架105焊接在可调支撑杆102的上端；所述的清洗斗111螺栓安装在横向固定架105的左侧；所述的可调支撑杆102插接在纵向支撑管101的内侧上部，在使用时手动调节可调支撑杆102插接在纵向支撑管101内的长度，以便进行调节辅助清洗架结构11整体的高度，所述的纵向支撑管101的上端还胶接有梯形防护环1011，在使用时能够避免从可调支撑杆102与纵向支撑管101的缝隙处进入灰尘，所述的可调支撑杆102与横向固定架105的左侧夹角处还螺钉安装有加固架1051，在使用时能够增加横向固定架105与可调支撑杆102连接时的固定效果。

工作原理

本实用新型在工作过程中，使用时根据使用所需调整可调支撑杆102插接在纵向支撑管101内的长度，且在调节完毕后将调节螺栓104贯穿纵向支撑管101与调节插孔103螺纹连接以便对其进行固定，同时将药物以及水液从入料斗2倒入到混合箱1内，并利用l型搅拌架4通过纵向搅拌杆5带动横向搅拌杆6旋转，以便对混合箱1内的药物进行混合，接着患者可将腿部穿过柔性套管112并站立在横向网板122上，接着给抽料泵7供电使其利用抽料管8抽取混合箱1内的料物，并经过输料管9输入都爱清洗斗111内，以便使用者对病灶位置进行清洗，且在清洗完毕后打开出料阀115将液料从出料管114内排放到底部储存斗121内，同时可打开排料阀124将液料从排料管123排放到指定排放位置。

利用本实用新型所述的技术方案，或本领域的技术人员在本实用新型技术方案的启发下，设计出类似的技术方案，而达到上述技术效果的，均是落入本实用新型的保护范围。
