一种多功能可组装的内镜治疗车的制作方法

本实用新型涉及内镜治疗装置领域，特别涉及一种多功能可组装的内镜治疗车。

背景技术：

内镜治疗车是方便医生对患者进行内窥镜检查的一种设备，它的出现可以方便人们使用，它不但结构简单，而且操作方便。

现有的内镜治疗车在使用时存在一定的弊端，首先，在使用过程中，隔层无法根据需求快速拆卸组装，具有一定的不便，其次，无法将仪器使用的线材收集起来，给人们的使用过程带来了一定的不利影响，为此，我们提出一种多功能可组装的内镜治疗车。

技术实现要素：

本实用新型的主要目的在于提供一种多功能可组装的内镜治疗车，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型采取的技术方案为：

一种多功能可组装的内镜治疗车，包括主体，所述主体的下端外表面设置有滑轮，所述滑轮的上端外表面设置有存储箱，所述主体的一侧外表面设置有二号侧板，所述主体的另一侧外表面设置有一号侧板，所述主体的后端外表面设置有后顶板，所述主体的上端外表面设置有上顶板，所述存储箱的上端设置有一号可拆卸隔层，所述一号可拆卸隔层的上端设置有三号可拆卸隔层，所述一号可拆卸隔层与三号可拆卸隔层之间设置有二号可拆卸隔层，所述后顶板的上端设置有散热孔，所述散热孔的一侧设置有线材固定装置，所述后顶板的下端设置有电源线孔与插线板，所述电源线孔位于插线板的一侧。

可拆卸隔层主要是有利于使用者将隔层快速拆卸组装。

线材固定装置主要是方便使用者将检查设备的线材收集起来。

优选的，所述一号可拆卸隔层包括隔板、一号插头与二号插头，所述一号可拆卸隔层的上端外表面设置有隔板，所述隔板的下端设置有一号插头与二号插头，所述一号插头位于二号插头的一侧。

优选的，所述线材固定装置包括线材孔、固定槽、一号固定块、弹性束缚带与二号固定块，所述线材固定装置的中部设置有固定槽，所述固定槽的前端外表面设置有线材孔，所述线材固定装置的上端设置有一号固定块，所述一号固定块的一侧设置有二号固定块，所述一号固定块与二号固定块之间设置有弹性束缚带。

优选的，所述一号插头与隔板之间设置有一号安装架，所述一号插头的上端外表面通过一号安装架与隔板的下端外表面固定连接，所述二号插头与隔板之间设置有二号安装架，所述二号插头的上端外表面通过二号安装架与隔板的下端外表面固定连接。

优选的，所述一号固定块与线材固定装置之间设置有十字螺丝，所述一号固定块的后端外表面通过十字螺丝与线材固定装置的前端外表面固定连接，所述一号固定块与弹性束缚带之间设置有安装槽，所述一号固定块的一侧外表面通过安装槽与弹性束缚带的一端外表面可拆卸连接。

优选的，所述二号侧板的一侧外表面与一号侧板的一侧外表面均设置有固定孔，所述一号可拆卸隔层的下端外表面通过一号插头与固定孔的内部可拆卸连接。

与现有技术相比，本实用新型具有如下有益效果：该一种多功能可组装的内镜治疗车，通过设置的可拆卸隔层，在内镜治疗车使用时，可通过设置的插头与固定孔，将隔层根据需求快速拆卸组装起来，有利于使用者的使用，通过设置的线材固定装置，可以在治疗设备工作时，通过弹性束缚带将线材收集到一起，防止线材缠绕在滑轮上，影响内镜治疗车的移动，有利于治疗车的移动，整个一种多功能可组装的内镜治疗车结构简单，操作方便，使用的效果相对于传统方式更好。

附图说明

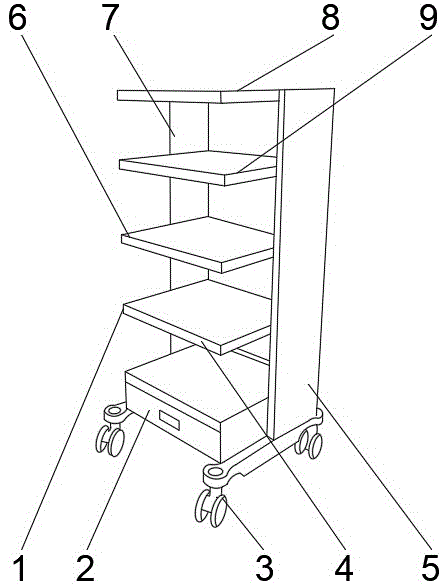

图1为本实用新型一种多功能可组装的内镜治疗车的整体结构示意图。

图2为本实用新型一种多功能可组装的内镜治疗车的整体结构后视图。

图3为本实用新型一种多功能可组装的内镜治疗车的隔层组装图。

图4为本实用新型一种多功能可组装的内镜治疗车的图1中一号可拆卸隔层4的放大图。

图5为本实用新型一种多功能可组装的内镜治疗车的图2中线材固定装置12的放大图。

图中：1、主体；2、存储箱；3、滑轮；4、一号可拆卸隔层；5、一号侧板；6、二号可拆卸隔层；7、二号侧板；8、上顶板；9、三号可拆卸隔层；10、电源线孔；11、插线板；12、线材固定装置；13、后顶板；14、散热孔；15、隔板；16、一号插头；17、二号插头；18、线材孔；19、固定槽；20、一号固定块；21、弹性束缚带；22、二号固定块。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1-5所示，一种多功能可组装的内镜治疗车，包括主体1，主体1的下端外表面设置有滑轮3，滑轮3的上端外表面设置有存储箱2，主体1的一侧外表面设置有二号侧板7，主体1的另一侧外表面设置有一号侧板5，主体1的后端外表面设置有后顶板13，主体1的上端外表面设置有上顶板8，存储箱2的上端设置有一号可拆卸隔层4，一号可拆卸隔层4的上端设置有三号可拆卸隔层9，一号可拆卸隔层4与三号可拆卸隔层9之间设置有二号可拆卸隔层6，后顶板13的上端设置有散热孔14，散热孔14的一侧设置有线材固定装置12，后顶板13的下端设置有电源线孔10与插线板11，电源线孔10位于插线板11的一侧。

进一步的，一号可拆卸隔层4包括隔板15、一号插头16与二号插头17，一号可拆卸隔层4的上端外表面设置有隔板15，隔板15的下端设置有一号插头16与二号插头17，一号插头16位于二号插头17的一侧，其一号插头16与二号插头17的设置，有利于一号可拆卸隔层4的安装拆卸。

进一步的，线材固定装置12包括线材孔18、固定槽19、一号固定块20、弹性束缚带21与二号固定块22，线材固定装置12的中部设置有固定槽19，固定槽19的前端外表面设置有线材孔18，线材固定装置12的上端设置有一号固定块20，一号固定块20的一侧设置有二号固定块22，一号固定块20与二号固定块22之间设置有弹性束缚带21，其弹性束缚带21的设置，有利于线材的收纳。

进一步的，一号插头16与隔板15之间设置有一号安装架，一号插头16的上端外表面通过一号安装架与隔板15的下端外表面固定连接，二号插头17与隔板15之间设置有二号安装架，二号插头17的上端外表面通过二号安装架与隔板15的下端外表面固定连接，其安装架的设置，有利于插头的连接稳定。

进一步的，一号固定块20与线材固定装置12之间设置有十字螺丝，一号固定块20的后端外表面通过十字螺丝与线材固定装置12的前端外表面固定连接，一号固定块20与弹性束缚带21之间设置有安装槽，一号固定块20的一侧外表面通过安装槽与弹性束缚带21的一端外表面可拆卸连接，其十字螺丝的设置，有利于一号固定块20的连接稳定。

进一步的，二号侧板7的一侧外表面与一号侧板5的一侧外表面均设置有固定孔，一号可拆卸隔层4的下端外表面通过一号插头16与固定孔的内部可拆卸连接，其固定孔的设置，方便使用者将隔层快速安装拆卸。

需要说明的是，本实用新型为一种多功能可组装的内镜治疗车，在使用前，使用者根据需求将隔层安装到一号侧板5与二号侧板7之间，再将需要的治疗设备放置于隔层上，把设备电源线通过弹性束缚带21收纳到一起，最后把插线板11电源线从电源线孔10抽出与电源接通，就可以完成使用前的准备，其设置的可拆卸隔层，在内镜治疗车使用时，可通过设置的插头与固定孔，将隔层根据需求快速拆卸组装起来，有利于使用者的使用，其设置的线材固定装置12，可以在治疗设备工作时，通过弹性束缚带21将线材收集到一起，防止线材缠绕在滑轮上影响内镜治疗车的移动，有利于治疗车的移动，较为实用。
