一种用于泌尿外科的双囊导尿管的制作方法

本实用新型涉及医疗器件技术领域，具体涉及一种用于泌尿外科的双囊导尿管。

背景技术：

导尿管，是以天然橡胶、硅橡胶或聚氯乙烯（pvc）制成的管路，可以经由尿道插入膀胱以便引流尿液出来，导尿管插入膀胱后，靠近导尿管头端有一个气囊固定导尿管留在膀胱内，而不易脱出，且引流管连接尿袋收集尿液。

现有的导尿管功能单一，且尿袋无法进行固定，排尿不便，实用性较差，无法满足使用的需要。

技术实现要素：

（一）要解决的技术问题

为了克服现有技术不足，现提出一种用于泌尿外科的双囊导尿管，解决了现有的导尿管功能单一，且尿袋无法进行固定，排尿不便，实用性较差的问题。

（二）技术方案

本实用新型通过如下技术方案实现：本实用新型提出了一种用于泌尿外科的双囊导尿管，包括导流管、一级气囊、二级气囊，所述导流管一端通过粘合剂连接有所述一级气囊，所述一级气囊一侧设置有所述二级气囊，所述二级气囊一侧通过粘合剂连接有防护套，所述防护套一端设置有一级囊管道，所述防护套一端设置有二级囊管道，所述导流管一端通过连接头连接有储尿袋。

进一步的，所述储尿袋一侧通过粘贴剂连接有磁铁片，所述储尿袋远离所述磁铁片的一侧通过粘贴剂连接有刻度标尺。

通过采用上述技术方案，通过所述导流管一端连接所述一级气囊，起到固定支撑的作用，防止导流管脱落，通过所述一级气囊一侧设置所述二级气囊，起到止血的作用，通过所述防护套一端设置所述一级囊管道，便于对所述一级气囊进行充气，通过所述防护套一端设置所述二级囊管道，便于对所述二级气囊进行充气，通过所述导流管一端连接所述储尿袋，便于对尿液进行储存，通过所述储尿袋一侧连接所述磁铁片，便于对储尿袋进行固定，通过所述储尿袋一侧连接所述刻度标尺，便于对尿液量进行查看。

进一步的，所述储尿袋远离所述连接头的一端通过粘贴剂连接有连接管，所述连接管一端通过卡扣连接有排尿阀。

通过采用上述技术方案，通过所述储尿袋一端连接所述连接管，起到连接的作用，通过所述连接管一端连接所述排尿阀，起到排尿的作用。

进一步的，所述导流管一端设置有引流口，所述一级气囊内设置有一级囊出口，所述二级气囊内设置有二级囊出口。

通过采用上述技术方案，通过所述导流管一端设置所述引流口，便于对尿液进行导流。

进一步的，所述一级囊管道一端通过螺纹连接有一级囊管堵头。

通过采用上述技术方案，通过所述一级囊管道一端连接所述一级囊管堵头，便于对一级囊管道进行密封。

进一步的，所述二级囊管道一端通过螺纹连接有二级囊管堵头。

通过采用上述技术方案，通过所述二级囊管道一端连接所述二级囊管堵头，便于对二级囊管道进行密封。

（三）有益效果

本实用新型相对于现有技术，具有以下有益效果：

为解决现有的导尿管功能单一，且尿袋无法进行固定，排尿不便，实用性较差的问题，本实用新型通过设置二级气囊、磁铁片、刻度标尺、排尿阀的设计，增加了装置的止血功能，功能较为多样，且储尿袋固定、排尿和尿液量读取更加方便，具有较高的实用性和经济性。

附图说明

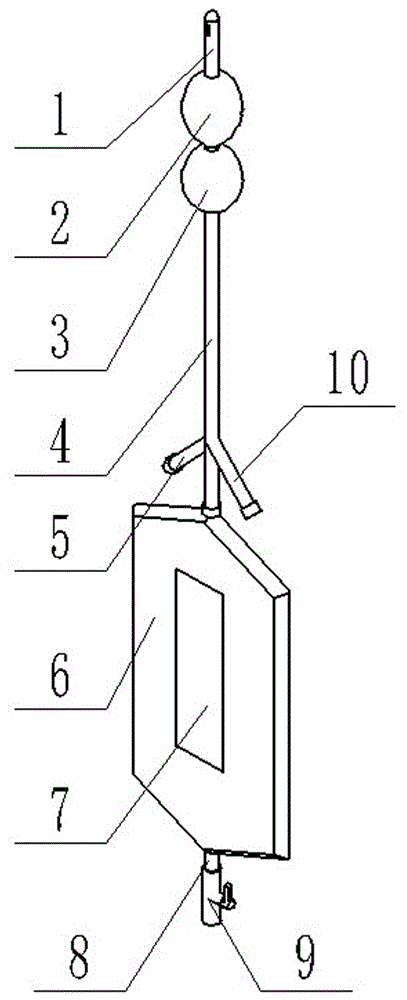

图1是本实用新型所述一种用于泌尿外科的双囊导尿管的结构示意图；

图2是本实用新型所述一种用于泌尿外科的双囊导尿管的主视图；

图3是本实用新型所述一种用于泌尿外科的双囊导尿管中防护套的内部结构示意图。

附图标记说明如下：

1、导流管；2、一级气囊；3、二级气囊；4、防护套；5、一级囊管道；6、储尿袋；7、磁铁片；8、连接管；9、排尿阀；10、二级囊管道；11、引流口；12、一级囊出口；13、二级囊出口；14、一级囊管堵头；15、连接头；16、刻度标尺；17、二级囊管堵头。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

如图1和图2所示，本实施例中的一种用于泌尿外科的双囊导尿管，包括导流管1、一级气囊2、二级气囊3，导流管1一端通过粘合剂连接有一级气囊2，一级气囊2一侧设置有二级气囊3，二级气囊3一侧通过粘合剂连接有防护套4，防护套4一端设置有一级囊管道5，防护套4一端设置有二级囊管道10，导流管1一端通过连接头15连接有储尿袋6，储尿袋6一侧通过粘贴剂连接有磁铁片7，储尿袋6远离磁铁片7的一侧通过粘贴剂连接有刻度标尺16，通过导流管1一端连接一级气囊2，起到固定支撑的作用，防止导流管1脱落，通过一级气囊2一侧设置二级气囊3，起到止血的作用，通过防护套4一端设置一级囊管道5，便于对一级气囊2进行充气，通过防护套4一端设置二级囊管道10，便于对二级气囊3进行充气，通过导流管1一端连接储尿袋6，便于对尿液进行储存，通过储尿袋6一侧连接磁铁片7，便于对储尿袋6进行固定，通过储尿袋6一侧连接刻度标尺16，便于对尿液量进行查看，储尿袋6远离连接头15的一端通过粘贴剂连接有连接管8，连接管8一端通过卡扣连接有排尿阀9，通过储尿袋6一端连接连接管8，起到连接的作用，通过连接管8一端连接排尿阀9，起到排尿的作用。

如图2和图3所示，本实施例中，导流管1一端设置有引流口11，一级气囊2内设置有一级囊出口12，二级气囊3内设置有二级囊出口13，通过导流管1一端设置引流口11，便于对尿液进行导流，一级囊管道5一端通过螺纹连接有一级囊管堵头14，通过一级囊管道5一端连接一级囊管堵头14，便于对一级囊管道5进行密封，二级囊管道10一端通过螺纹连接有二级囊管堵头17，通过二级囊管道10一端连接二级囊管堵头17，便于对二级囊管道10进行密封。

本实施例的具体实施过程如下：使用时，将导流管1和一级气囊2插入到膀胱中，使二级气囊3留在前列腺内，打开一级囊管堵头14，通过一级囊管道5和一级囊出口12对一级气囊2进行充气，之后封闭一级囊管堵头14，打开二级囊管堵头17，通过二级囊管道10和二级囊出口13对二级气囊3进行充气，之后封闭二级囊管堵头17即可，通过上述过程，保证了导流管1的稳定性，避免导流管1脱落，同时，通过二级气囊3，增加了装置的止血能力，功能多样，在此过程中，可以将储尿袋6通过磁铁片7吸附在病床上，可以通过刻度标尺16查看储尿量，当储尿袋6满时，可以打开排尿阀9进行排尿，装置结构设计合理，使用方便，功能多样，具有较高的实用性和经济性。

上面所述的实施例仅仅是对本实用新型的优选实施方式进行描述，并非对本实用新型的构思和范围进行限定。在不脱离本实用新型设计构思的前提下，本领域普通人员对本实用新型的技术方案做出的各种变型和改进，均应落入到本实用新型的保护范围，本实用新型请求保护的技术内容，已经全部记载在权利要求书中。

技术特征：

1.一种用于泌尿外科的双囊导尿管，其特征在于：包括导流管（1）、一级气囊（2）、二级气囊（3），所述导流管（1）一端通过粘合剂连接有所述一级气囊（2），所述一级气囊（2）一侧设置有所述二级气囊（3），所述二级气囊（3）一侧通过粘合剂连接有防护套（4），所述防护套（4）一端设置有一级囊管道（5），所述防护套（4）一端设置有二级囊管道（10），所述导流管（1）一端通过连接头（15）连接有储尿袋（6）。

2.根据权利要求1所述的一种用于泌尿外科的双囊导尿管，其特征在于：所述储尿袋（6）一侧通过粘贴剂连接有磁铁片（7），所述储尿袋（6）远离所述磁铁片（7）的一侧通过粘贴剂连接有刻度标尺（16）。

3.根据权利要求1所述的一种用于泌尿外科的双囊导尿管，其特征在于：所述储尿袋（6）远离所述连接头（15）的一端通过粘贴剂连接有连接管（8），所述连接管（8）一端通过卡扣连接有排尿阀（9）。

4.根据权利要求1所述的一种用于泌尿外科的双囊导尿管，其特征在于：所述导流管（1）一端设置有引流口（11），所述一级气囊（2）内设置有一级囊出口（12），所述二级气囊（3）内设置有二级囊出口（13）。

5.根据权利要求1所述的一种用于泌尿外科的双囊导尿管，其特征在于：所述一级囊管道（5）一端通过螺纹连接有一级囊管堵头（14）。

6.根据权利要求1所述的一种用于泌尿外科的双囊导尿管，其特征在于：所述二级囊管道（10）一端通过螺纹连接有二级囊管堵头（17）。

技术总结
本实用新型公开了一种用于泌尿外科的双囊导尿管，包括导流管、一级气囊、二级气囊，所述导流管一端通过粘合剂连接有所述一级气囊，所述一级气囊一侧设置有所述二级气囊，所述二级气囊一侧通过粘合剂连接有防护套，所述防护套一端设置有一级囊管道，所述防护套一端设置有二级囊管道，所述导流管一端通过连接头连接有储尿袋。有益效果在于：本实用新型通过设置二级气囊、磁铁片、刻度标尺、排尿阀的设计，增加了装置的止血功能，功能较为多样，且储尿袋固定、排尿和尿液量读取更加方便，具有较高的实用性和经济性。

技术研发人员：郭凡;吴文霞
受保护的技术使用者：郭凡
技术研发日：2019.11.27
技术公布日：2020.10.23
