一种按摩器的制作方法

本实用新型属于按摩器材技术领域，特别涉及一种按摩器。

背景技术：

在现有技术中，按摩器多为手持式的，其通过对人体特定部位进行按摩来达到放松和疏通经络的目的。然而在对大腿根处进行按摩时，不仅手持比较费力，而且，由于按摩器是振动的，长时间手持会导致手部酸痛，影响用户体验。

技术实现要素：

本实用新型解决的问题是如何将按摩器固定在腿部，不用长时间手持导致手部酸痛。

为解决上述问题，本实用新型提供一种按摩器，包括用于固定在腿部的固定组件和用于进行按摩的按摩组件，所述按摩组件与所述固定组件固定连接；所述固定组件包括夹腔结构，所述按摩组件伸入所述夹腔结构并将所述夹腔结构分为第一夹腔和第二夹腔。

可选地，所述按摩组件包括壳体、振动件、面板和固定座；所述固定座位于所述壳体内部并与所述壳体弹性连接；所述面板的一部分伸入所述壳体内部并与所述固定座可拆卸连接，所述面板的另一部分伸出所述壳体；所述振动件与所述固定座可拆卸连接，所述振动件用于带动所述固定座、所述面板运动。

可选地，所述按摩组件还包括制热制冷片，所述制热制冷片位于所述面板和所述固定座之间。

可选地，所述按摩组件还包括减震件，所述减震件位于所述固定座和所述壳体之间；且所述减震件设置于所述固定座的上端和/或下端。

可选地，所述固定座上设置有限位槽，所述减震件至少部分容纳于所述限位槽内。

可选地，所述固定组件包括固定部和位于所述固定部两相对侧的夹持臂，所述夹持臂通过弹性件与所述固定部连接，所述按摩组件位于两个所述夹持臂之间。

可选地，所述固定部设置有通孔，所述通孔内设置有移动件，所述移动件适于在所述通孔内沿所述通孔的轴线方向滑动，当所述移动件滑动至锁紧位置时，所述移动件适于与所述按摩组件卡紧。

可选地，还包括驱动部，所述驱动部位于所述通孔外部，所述驱动部适于驱动所述移动件沿所述通孔的轴线方向滑动。

可选地，所述驱动部设有槽结构，所述槽结构在所述驱动部上形成有与所述通孔连通的过孔，所述槽结构的内壁上设置有内螺纹，所述固定部设置有与所述内螺纹匹配的外螺纹。

可选地，所述固定部包括固定套和两个旋转部，所述固定套上设有所述通孔，两个所述旋转部与所述固定套转动式连接，所述旋转部分别通过所述弹性件连接所述夹持臂。

相对于现有技术，本实用新型的有益效果是：固定组件带有夹腔结构，在按摩组件和固定组件固定在一起后，按摩组件会将夹腔结构分为第一夹腔和第二夹腔，从而分别配合人体的双腿，如此设计解放了双手，不用再手持进行按摩从而导致手部酸痛。

附图说明

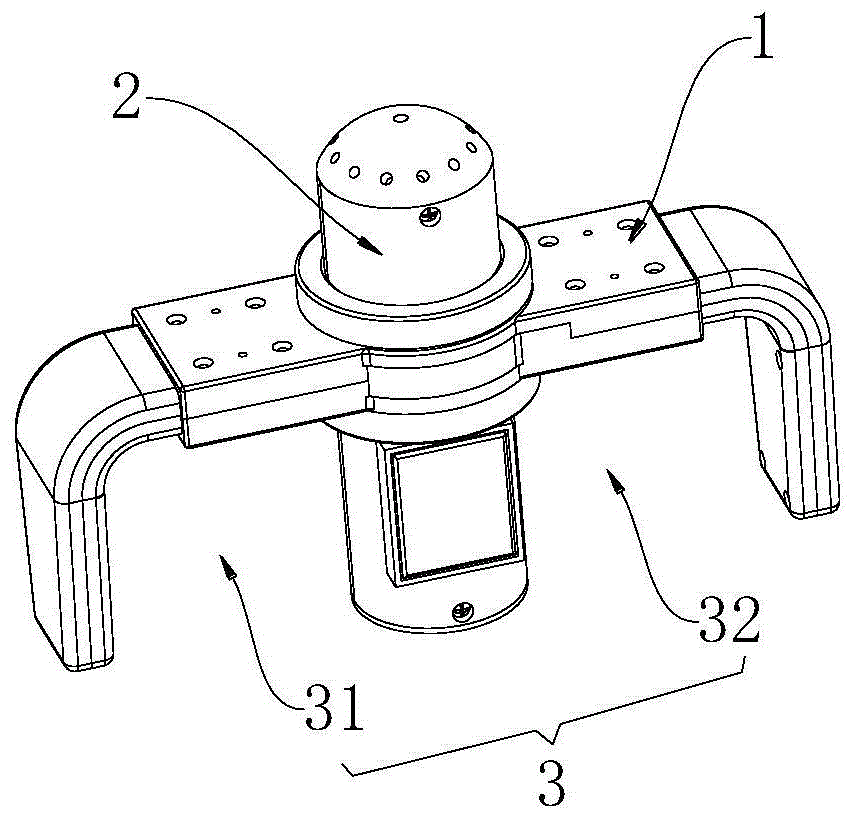

图1为本实用新型实施例的按摩器的结构示意图；

图2为图1的爆炸示意图；

图3为本实用新型实施例的固定组件的结构示意图；

图4为图3的剖视图；

图5为本实用新型实施例的固定组件的旋转示意图；

图6为本实用新型实施例的固定套和驱动部安装示意图；

图7为本实用新型实施例的驱动部的结构示意图；

图8为本实用新型实施例的按摩组件的结构示意图；

图9为本实用新型实施例的壳体的结构示意图。

附图标记说明：

1-固定组件、2-按摩组件、3-夹腔结构、4-限位柱；

11-固定部、12-夹持臂、13-弹性件、21-壳体、22-面板、23-制热制冷片、24-固定座、25-振动件、26-减震件、31-第一夹腔、32-第二夹腔；

111-固定套、112-旋转部、113-移动件、114-驱动部、115-环形部、211-避让口；

1111-通孔、1131-环形槽、1141-槽结构、1142-过孔、2111-挡板。

具体实施方式

为使本实用新型的上述目的、特征和优点能够更为明显易懂，下面结合附图对本实用新型的具体实施例做详细的说明。

要说明的是，本实用新型的说明书和权利要求书及上述附图中的术语“第一”、“第二”等是用于区别类似的对象，而不必用于描述特定的顺序或先后次序。应该理解这样使用的数据在适当情况下可以互换，以便这里描述的本实用新型的实施例能够以除了在这里图示或描述的那些以外的顺序实施。

在男性中年之后，容易出现精力不足，皮肤松弛，性功能减退等症状，这些症状与男性在中年之后睾丸素的分泌量减少有关，现有的按摩器中，有对男性睾丸部位进行按摩的按摩器，但由于男性睾丸在人身体的位置，这些按摩器通常也为手持式，以方便找准身体睾丸的位置，在这种情况下，按摩时，使用者还需要分心进行按摩器件的把持，以此导致按摩不方便。

如图1、2所示，本实用新型实施例提供一种按摩器，包括用于固定在腿部的固定组件1和用于进行按摩的按摩组件2，所述按摩组件2与所述固定组件1固定连接；所述固定组件1包括夹腔结构3，所述按摩组件2伸入所述夹腔结构3并将所述夹腔结构3分为第一夹腔31和第二夹腔32。由于固定组件1带有夹腔结构3，在按摩组件2和固定组件1固定在一起后，按摩组件2会将夹腔结构3分为第一夹腔31和第二夹腔32，从而分别配合人体的双腿，如此设计解放了双手，不用再手持进行按摩从而导致手部酸痛。

优选地，如图8所示，所述按摩组件2包括壳体21、振动件25、面板22和固定座24；所述固定座24位于所述壳体21内部并与所述壳体21弹性连接；所述面板22的一部分伸入所述壳体21内部并与所述固定座24可拆卸连接，所述面板22的另一部分伸出所述壳体21；所述振动件25与所述固定座24可拆卸连接，所述振动件25用于带动固定座24、面板22运动。由此，促使面板能够对按摩部位进行按摩。

具体地，面板22与固定座24为可拆卸连接，既可以是螺纹连接，也可以是卡扣卡接，实现对面板22拆卸和安装，在一些实施例中，固定座24上设置有竖直方向的孔结构，面板22上设置有与孔结构位置相对应的竖直螺纹孔，螺钉穿过孔1142结构与螺纹孔螺纹连接，实现面板22和固定座24的连接，这样，所述螺钉内置式安装，面板22和固定座24连接可靠，实用性强。

其中，振动件25为振动电机，由于振动件25安装于固定座24上，在振动电机工作时，其能够带动固定座24、所述面板22进行运动，应当理解的是，为了安装方便，壳体21为组装式的壳体结构，即通过上壳体和下壳体拼合而成。

其中，面板22可以是平面，也可以是与按摩部位相贴合的弧面，根据实际需求自行进行选择。

优选地，所述按摩组件2还包括制热制冷片23，所述制热制冷片23位于所述面板22和所述固定座24之间。

其中，制热制冷片23是既可以制热也可以制冷的元件，例如半导体制冷片。在振动件25工作时，其会跟随固定座24、面板22一起运动。

本实施例中，制热制冷片23的上下两端分别与面板22和固定座24相接触，面板22和固定座24配合，从而对制热制冷片23的运动进行限制，可靠性高，实用性强。

本实施例中，由于制热制冷片23的一端靠近面板22，能够快速直接地对面板22进行制热或制冷，损耗小，能量利用效率高；由此，在对按摩部位进行振动按摩的同时还可以对按摩部位进行升温或降温，提高按摩体验，能够起到很好的保健效果。由于面板22、固定座24和制热制冷片23模块化组装设计，便于更换，实用性强。

其中，如图9所示，壳体21上设有避让口211，避让口211适于避让面板22。同时为了促使面板22能够很好地固定，避让口211向上延伸形成有挡板2111。

在一些实施例中，还包括温度传感器，面板22的内侧设置有传感器安装槽，温度传感器安装于传感器安装槽内，温度传感器用于测量面板22的温度；利用所述温度传感器可以测量到较为准确的所述面板22的温度，测量数据可靠，实用性强。

优选地，所述按摩组件2还包括减震件26，所述减震件26位于所述固定座24和所述壳体21之间；且所述减震件26设置于所述固定座24的上端和/或下端。

具体地，当减震件26设置于固定座24的上端时，减震件26分别与固定座24的上端面和壳体21上端的内表面相接触，当减震件26设置于固定座24的下端时，减震件26分别与固定座24的下端面和壳体21下端的内表面相接触；此时，减震件26可以是弹簧，如碟簧，也可以是弹性垫圈等具有弹力的弹性件13，应当理解的是，弹性垫圈可以是橡胶材料制作的垫圈，具有较好弹性。

优选地，所述固定座24上设置有限位槽，所述减震件26至少部分容纳于所述限位槽内。

其中，限位槽设置于固定座24上端和/或下端的边缘，也就是说，减震件26既与固定座24的上端面和/或下端面相接触，又能与固定座24的周向端面相接触，此时，可以实现减震件26既与安装壳体21的上端和/或下端的内表面相接触，又与安装壳体21的周向内表面相接触。这样，将限位槽设置于固定座24上端和/或下端的边缘，既可以对固定座24进行定位，还能够限制固定座24在上下方向的振动，使得面板22保持较为稳定的振动幅度，并且，能够限制固定座24在其它方向的运动，能够较好的消除面板22在其它方向的振动，用户体验高，实用性强。

应当理解的是，壳体21上也可以设置有限位槽，减震件26至少部分容纳于壳体21的限位槽内。这样，当减震件26的两端分别位于壳体21和固定座24的限位槽中时，减震件26具有较好的限位，稳定性更高，减震效果更佳。

优选地，如图3、4、5所示，所述固定组件1包括固定部11和位于所述固定部11两相对侧的夹持臂12，所述夹持臂12通过弹性件13与所述固定部11连接，所述按摩组件2位于两个所述夹持臂12之间。

其中，夹持臂12呈类l型；固定部11可用于安装按摩组件2，以使按摩组件2位于两个夹持臂12之间，从而促使两个夹持臂12与按摩组件2形成第一夹腔31和第二夹腔32，用来夹持双腿，其中，夹持臂12通过弹性件13连接固定部11，使得夹持臂12可基于弹性件13的弹力进行拉伸，从而促使第一夹腔31和第二夹腔32的距离可调，由此适配不同粗细的腿部。

其中，弹性件13可为弹簧，其两端形成有钩体；同时，在夹持臂12和固定部11上设置限位柱4，通过钩体与限位柱4配合，以此进行夹持臂12与固定部11之间相对距离的可调整，从而促使第一夹腔31和第二夹腔32的距离可调。

优选地，所述固定部11设置有通孔1111，所述通孔1111内设置有移动件113，所述移动件113适于在所述通孔1111内沿所述通孔1111的轴线方向滑动，当所述移动件113滑动至锁紧位置时，所述移动件113适于与所述按摩组件2卡紧。

其中，锁紧位置是指：在通孔1111内部，移动件113和按摩组件2相互卡紧的区域的总称；在锁紧位置时，移动件113和按摩组件2不会相对滑动；对应地，未锁紧位置是指：在通孔1111内部，移动件113和按摩组件2未相互卡紧的区域的总称；在未锁紧位置时，移动件113和按摩组件2能够相对滑动。

其中。沿着通孔1111的轴线方向上，通孔1111的直径逐渐变小，移动件113的外圆周与通孔1111的内壁贴合，当移动件113在通孔1111内滑动时，所述移动件113开口的直径逐渐变小或变大。

其中，移动件113为具有弹性的环体，为便于移动件113在挤压下能够改变自身横截面的大小，环体上设有一个缺口。移动件113的截面为梯形，通孔1111的内部截面为梯形，当移动件113位于通孔1111时，移动件113的外壁与通孔1111的内壁贴合。在移动件113在通孔1111内朝直径逐渐变小的方向滑动时，缺口的逐渐变小，移动件113的开口逐渐变小，以此能够实现对按摩组件2的锁紧；相应的，在移动件113反方向滑动时，能够完成按摩组件2的解锁，以此，方便按摩组件2的安装和拆卸。

当按摩组件2与固定部11可拆卸安装时，按摩组件2位于通孔1111内，并穿设于移动件113内，由于移动件113能够在通孔1111内沿通孔1111的轴线方向滑动，在移动件113滑动到一定位置时，与按摩组件2的外表面卡紧，以实现按摩组件2的锁紧，从而完成按摩组件2的安装，相应地，在需要拆卸按摩组件2时，将按摩组件2反方向抽动，即可脱离移动件113的锁紧，从而完成按摩组件2的拆卸，以此提高按摩组件2与固定部11的安装拆卸效率，方便使用者使用。

优选地，还包括驱动部114，所述驱动部114位于所述通孔1111外部，所述驱动部114适于驱动所述移动件113沿所述通孔1111的轴线方向滑动。

其中，该驱动部114用于驱动移动件113在通孔1111内沿通孔1111的轴线方向移动，以此方便移动件113锁紧壳体21，由于移动件113处于通孔1111内，在安装或拆卸按摩组件2时，并不方便移动该锁紧环，由此，驱动部114位于通孔1111外部，方便带动锁紧环移动。在驱动部114的作用下，按摩组件2不会脱离固定组件1。

优选地，所述驱动部114设有槽结构1141，所述槽结构1141在所述驱动部114上形成有与所述通孔1111连通的过孔1142，所述槽结构1141的内壁上设置有内螺纹，所述固定部11设置有与所述内螺纹匹配的外螺纹。

在驱动部114转动的过程中，其会带动移动件113在通孔1111内沿轴线方向移动，以此实现移动件113对按摩组件2的滑动锁紧；在锁紧后，能够较好地防止按摩组件2从固定部11上脱落，从而避免在使用过程中，按摩组件2脱落或位置变化，而导致按摩器损坏，或导致按摩效果不好。

优选地，所述固定部11包括固定套111和两个旋转部112，所述固定套111上设有所述通孔1111，两个所述旋转部112与所述固定套111转动式连接，所述旋转部112分别通过所述弹性件13连接所述夹持臂12。

其中，固定套111上形成通孔1111，在按摩组件2的壳体21穿过通孔1111时，通孔1111配合移动件113从而实现对按摩组件2的锁紧；旋转部112具有圆形开口的环形部115，通过环形部115与固定套111转动连接，以使旋转部112能够转动，具体地，固定套111的外壁形成台阶构造，当驱动部114位于固定套111上时，如图6所示，固定套111和驱动部114之间形成环形槽1131，其中旋转部112的环形部115设置在环形槽1131中，以此，通过环形槽1131的侧壁对旋转部112进行限位安装，其中旋转部112通过弹性件13连接夹持臂12，以此，使得旋转部112绕固定套111转动时，能带动夹持臂12旋转，以此，在按摩组件2的固定安装中，通过夹持臂12的可旋转调节，能够更好地与使用者腿部进行适配，从而方便按摩器的安装，使按摩器的按摩组件2能够与人体的待按摩部位进行更好的位置对应。

虽然本公开披露如上，但本公开的保护范围并非仅限于此。本领域技术人员，在不脱离本公开的精神和范围的前提下，可进行各种变更与修改，这些变更与修改均将落入本实用新型的保护范围。
